一种管堵式浮筒的制作方法

本实用新型涉及深海网箱配件技术领域，具体为一种管堵式浮筒。

背景技术：

网箱浮桶泛指浮起网箱的桶状物体。由于我国水产养殖最多使用油桶浮起网箱，故有网箱浮桶的称谓泛起。其实，浮起网箱的物体本当称谓网箱浮体，不一定为桶状，更不会为至少一头开放的筒状，所以把网箱浮体称呼为网箱浮桶并不科学，称呼为网箱浮筒更是缺乏汉文考究。据专家介绍，目前我国的网箱浮体可以分为两个类型：一类是专用型，约占网箱浮体在用量的5％；另一类是利用型，约占网箱浮体在用量的95％。

现有的浮筒存在着浮力不够，当网箱中鱼群数量较多了，浮筒浮力不足以支撑网箱的重量，使网箱随之下沉，在遇到恶劣天气时，海上风浪足以将网箱打沉，给渔民造成不可估量的损失，同时，由于浮筒强度不高，在抵御海上风浪时，易给浮筒本体造成损坏，严重影响渔民的经济利益，为此，我们提出了一种管堵式浮筒投入使用以解决上述问题。

技术实现要素：

本实用新型的目的在于提供一种管堵式浮筒，以解决上述背景技术中提出的现有的浮筒浮力不够且强度差，不能抵御较大风浪的问题。

为实现上述目的，本实用新型提供如下技术方案：一种管堵式浮筒，包括筒体和盖板，所述筒体右侧开有卡槽，所述盖板左侧开有与卡槽相适配的连接柱，所述筒体通过卡槽和连接柱与盖板相互卡接，所述筒体内腔居中处设有空气浮筒，所述空气浮筒四周外壁均安装有加强板，且加强板的另一端与筒体内腔四壁连接，两组所述加强板之间设有轻质材料填充腔，所述盖板圆周表面均匀开有四组相同的安装孔。

优选的，所述筒体右侧壁开有相同的四组卡槽，且卡槽沿筒体右侧壁呈圆周排列。

优选的，所述筒体与盖板相接处粘贴有热熔胶条，且热熔胶条与筒体表面位于同一水平线。

与现有技术相比，本实用新型的有益效果是：该管堵式浮筒，通过在浮筒内部设有空气浮筒，能够进一步的提高浮筒的浮力，在支撑较重的网箱时，不会使网箱下沉，同时在浮筒内部设置加强板，加强了浮筒的强度，同时提高了浮筒抵御海上恶劣天气的能力。

附图说明

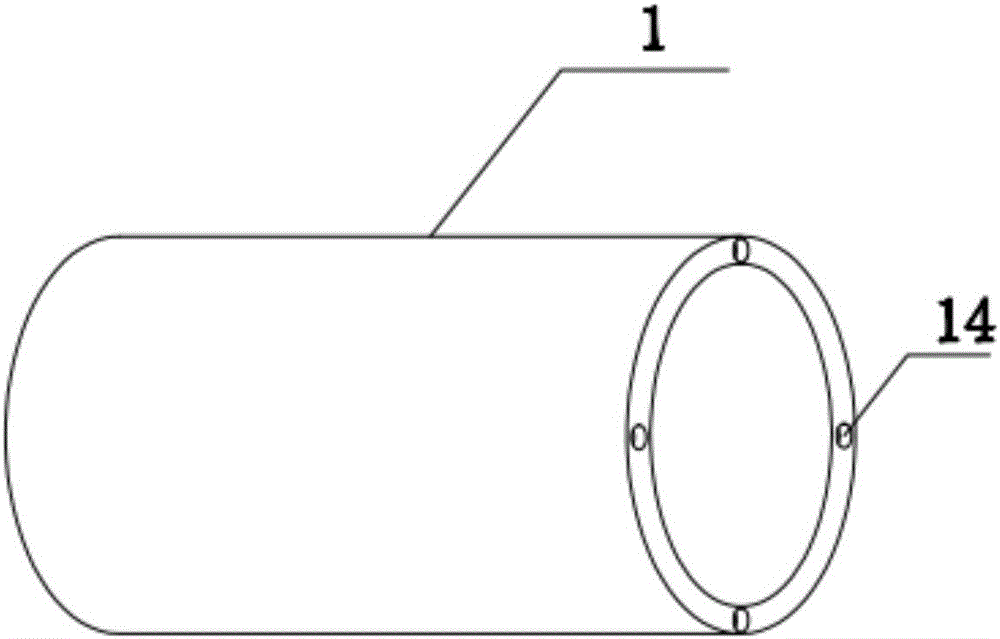

图1为本实用新型结构示意图；

图2为本实用新型卡槽结构示意图；

图3为本实用新型盖板结构示意图；

图4为本实用新型A-A向剖面图。

图中：1筒体、11加强板、12空气浮筒、13轻质材料填充腔、14卡槽、2盖板、21连接柱、3安装孔、4热熔胶条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种管堵式浮筒，包括筒体1和盖板2，所述筒体1右侧开有卡槽14，所述盖板2左侧开有与卡槽14相适配的连接柱21，所述筒体1通过卡槽14和连接柱21与盖板2相互卡接，所述筒体1内腔居中处设有空气浮筒12，所述空气浮筒12四周外壁均安装有加强板11，且加强板11的另一端与筒体1内腔四壁连接，两组所述加强板11之间设有轻质材料填充腔13，所述盖板2圆周表面均匀开有四组相同的安装孔3。

其中，所述筒体1右侧壁开有相同的四组卡槽14，且卡槽14沿筒体1右侧壁呈圆周排列，多组卡槽14的设置，可使筒体1和盖板2卡接牢固，不易脱落，所述筒体1与盖板2相接处粘贴有热熔胶条4，且热熔胶条4与筒体1表面位于同一水平线，热熔胶条4可提高筒体1和盖板2之间的密封性，不易使海水渗透进筒体1内部，影响浮筒的使用效果。

工作原理：通过在筒体1内部设置的空气浮筒12，可提高浮筒的浮力，空气浮筒12通过加强板11与筒体1连接，能够提高筒体1的强度，增加浮筒抵御风浪的能力，通过卡槽14和连接柱21使筒体1和盖板2相互卡接，使浮筒拆装方便，该装置结构简单，设计合理，能够广泛适用于深海网箱养殖领域。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
