地膜铺放装置的制作方法

本实用新型涉及农业机械领域，具体涉及地膜铺放装置。

背景技术：

当前，铺膜种植是我国农业生产的一大特色，由于其对土壤的增温、保墒和充分利 用土壤深层水的作用，有效促进农作物生长、节约了农田用水，已在全国大多数地区广泛推广，由于对于干旱缺水的地区，覆膜播种成为抗旱、节水，促进作物高产的一项重要的技术。 目前，地膜覆盖装置在机具设计研究中还处于较薄弱的环节，铺放装置结构较为单一，多为大型机械铺膜，对于家庭劳作的农户来说，主要依靠小型自动农用机械来代替繁重体力劳动，大型机械不适用与家庭使用，且特别是在果园中，果树与果树之间的空地上为防止长草或者是为了种植一些类似大豆的农作物，由于果树的存在，使得机械无法正常在果园中使用，地膜铺放一般靠人力完成，劳动强度大，且工作效率低。

技术实现要素：

为了解决上述问题，本实用新型提供一种结构简单，使用方便，且能适用于作物间的地膜铺放，提高工作效率，降低劳动强度的地膜铺放装置。

本实用新型地膜铺放装置，包括铺放装置和牵引装置，所述铺放装置包括铺放腔室和导向装置，铺放腔室内的两侧壁上分别设置有地膜固定装置，地膜固定装置与铺放腔室均转动相连，所述牵引装置与铺放腔室活动相连，所述导向装置设置在牵引装置和铺放腔室之间，所述铺放腔室远离导向装置的一端上还设置有一压膜装置，地膜固定装置与铺放腔室之间设置有一刹车装置。

优选地，地膜固定装置呈圆锥状，地膜固定装置包括尖刺端和连接端，连接端通过连接轴与铺放腔室相连，所述连接轴一端与地膜固定装置的连接端转动相连，另一端与铺放腔室的侧壁螺纹连接，且连接轴伸出铺放腔室后连接有一调节把手，转动调节把手，连接轴转动，调整固定装置与铺放腔室侧壁之间的距离。

优选地，刹车装置包括两个刹车片和一个刹车鼓，所述刹车鼓固定设置在连接轴上，所述刹车片分别通过蝶形卡片与连接轴相连，两蝶形卡片通过连接软轴相连，并与设置在牵引装置上的控制杆相连，控制杆动作，连接软轴驱动两蝶形卡片靠近，刹车片挤压刹车鼓。

优选地，导向装置包括固定轴和滚轮，所述固定轴的中心轴线与连接轴的中心轴线平行，所述滚轮通过轴承与固定轴相连，所述固定轴与铺放腔室的两侧壁相连。

优选地，压膜装置包括压膜轴和若干个与压膜轴转动相连的压膜滚轮，所述压膜轴的中心轴线与连接轴的中心轴线平行，压膜轴的两端分别与铺放腔室两侧壁的延伸板固定相连。

优选地，压膜滚轮设置为三个，分别位于压膜轴的两端和中部。

优选地，牵引装置包括拉杆，所述拉杆的一端与铺放腔室通过万向接头相连，另一端设置有一把手及刹车把手，刹车把手与所述控制杆相连。

本实用新型结构简单，工作效率高，劳动强度低，利用导向装置保证地膜铺放的整齐度，且使用刹车装置使得铺放过程中随时方便对地膜进行拉紧，避免地膜铺设松弛造成地膜的浪费，利用压膜装置对铺设的地膜进行平整处理，有效提高地膜铺放的质量。

附图说明

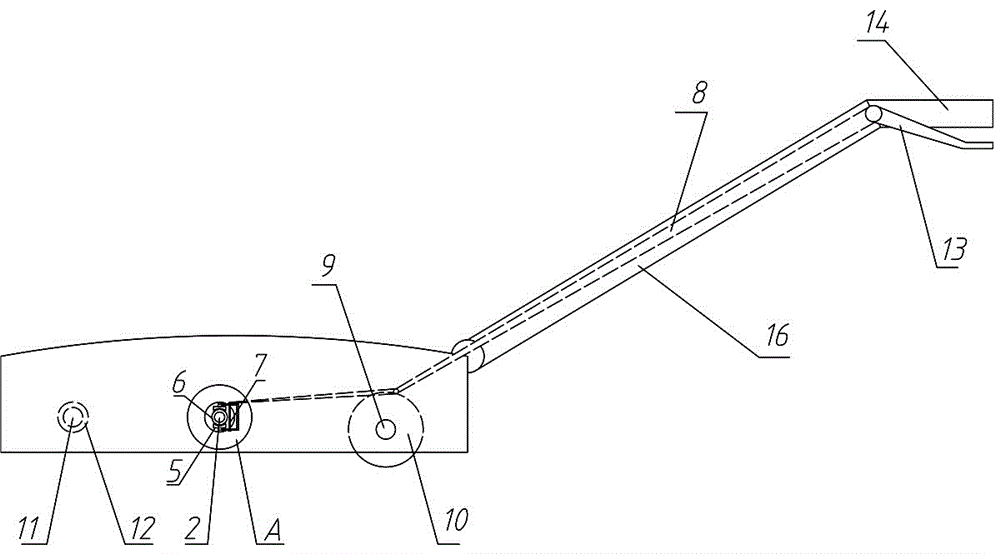

图1为本实用新型结构示意图。

图2为图1的左视图。

图3为压膜装置的结构示意图。

图4为图1中A的放大图

附图标记：1-铺放腔室，2-地膜固定装置，3-连接轴，4-调节把手，5-刹车片，6-刹车鼓，7-连接软轴，8-控制杆，9-固定轴，10-滚轮，11-压膜轴，12-压膜滚轮，13-刹车把手，14-把手，15-地膜，16-拉杆。

具体实施方式

本实用新型地膜铺放装置，包括铺放装置和牵引装置，所述铺放装置包括铺放腔室1和导向装置，铺放腔室1内的两侧壁上分别设置有地膜固定装置2，地膜固定装置2与铺放腔室1均转动相连，所述牵引装置与铺放腔室1活动相连，所述导向装置设置在牵引装置和铺放腔室1之间，所述铺放腔室1远离导向装置的一端上还设置有一压膜装置，地膜固定装置2与铺放腔室1之间设置有一刹车装置。地膜固定装置2呈圆锥状，地膜固定装置2包括尖刺端和连接端，连接端通过连接轴3与铺放腔室1相连，所述连接轴3一端与地膜固定装置2的连接端转动相连，另一端与铺放腔室1的侧壁螺纹连接，且连接轴3伸出铺放腔室1后连接有一调节把手4，转动调节把手4，连接轴3转动，调整地膜固定装置2与铺放腔室1侧壁之间的距离。刹车装置包括两个刹车片5和一个刹车鼓6，所述刹车鼓6固定设置在连接轴3上，所述刹车片5分别通过蝶形卡片与连接轴3相连，两蝶形卡片通过连接软轴7相连，并与设置在牵引装置上的控制杆8相连，控制杆8动作，连接软轴7驱动两蝶形卡片靠近，刹车片5挤压刹车鼓6。导向装置包括固定轴9和滚轮10，所述固定轴9的中心轴线与连接轴3的中心轴线平行，所述滚轮10通过轴承与固定轴9相连，所述固定轴9与铺放腔室1的两侧壁相连。压膜装置包括压膜轴11和若干个与压膜轴11转动相连的压膜滚轮12，所述压膜轴11的中心轴线与连接轴3的中心轴线平行，压膜轴11的两端分别与铺放腔室1两侧壁的延伸板固定相连。压膜滚轮12设置为三个，分别位于压膜轴11的两端和中部。牵引装置包括拉杆16，所述拉杆16的一端与铺放腔室1通过万向接头相连，另一端设置有一把手14及刹车把手13，刹车把手13与所述控制杆8相连。

使用时，将两个地膜固定装置2的尖刺端穿入地膜15中心管中，并利用圆锥状的地膜固定装置2实现地膜15的定位，然后通过转动调节把手4，调整地膜固定装置2与铺放腔室1侧壁之间的距离，从而实现对地膜15的固定，一人人力拉动拉杆16，两人分别位于两侧利用土对铺放的地膜进行压实，拉动拉杆16后，地膜15与地面产生摩擦力，地膜15在牵引力的作用下随着地膜固定装置2转动，实现地膜15的铺放，在铺放过程中为了避免地膜的松弛，拉动拉杆16的人根据需要捏动刹车把手13，刹车把手13带动控制杆8动作，进而驱动刹车片5挤压刹车鼓6，使得地膜15停止转动，此时，地膜被拉紧、拉伸，适时松开刹车把手13，地膜15继续铺放，对铺放好的地膜15，利用压膜滚轮12实现地膜15的平整，增大压膜滚轮12轴向的宽度，实现地膜15与地面更好的贴合，由于导向装置的存在，增大了地膜15铺放的整齐程度。

本实用新型结构简单，工作效率高，劳动强度低，利用导向装置保证地膜15铺放的整齐度，且使用刹车装置使得铺放过程中随时方便对地膜15进行拉紧，避免地膜15铺设松弛造成地膜15的浪费，利用压膜装置对铺设的地膜进行平整处理，有效提高地膜铺放的质量。
