一种多功能的农用镰刀的制作方法

本实用新型涉及农用工具的技术领域，具体而言，涉及一种多功能的农用镰刀。

背景技术：

随着农业相关设备技术的成熟，各种农业器械也越来越多，镰刀是农业生产中较为重要的器械，现有技术的镰刀主要是由手柄和镰刀体组成，其功能较为单一，不够实现工具的多功能操作，不利于农民携带和多用途使用，常常需要携带多种工具以满足各种形式的农活，耗费大量的工具搬运体力，而且现有镰刀的长时间使用时也容易使手柄与镰刀体松动或脱落，从而影响其使用稳定性和实用性，难以满足市场的需求。

技术实现要素：

本实用新型的目的在于提供一种多功能的农用镰刀以到达农民可对镰刀实现多用途的作业、减少工具的搬运劳动力的目的，解决现有的镰刀功能单一、结构不稳定以及工具使用用途较窄的问题。

为实现本实用新型目的，采用的技术方案为：一种多功能的农用镰刀，其特征在于，包括镰把筒体和活动套设在镰把筒体外部的锄把筒体，所述镰把筒体的一端固定连接有镰刀体，另一端铰接有锄刀体；所述镰把筒体的圆周面上沿轴向方向开设有滑槽，滑槽内滑动设置有滑块；所述滑块沿锄把筒体的周向方向滑动设置，滑块位于镰把筒体内部的一端铰接有与滑槽相匹配的连杆，连杆的端部与锄刀体的端部铰接；所述锄把筒体的内壁固定连接有隔板，隔板与镰把筒体的外圆周螺纹连接。

进一步地，所述锄把筒体的端部的圆周面上设有环形槽且环形槽呈T型结构；所述滑块的侧壁固定连接有与环形槽相匹配的凸块。

进一步地，所述锄把筒体的外圆周上设有防滑橡胶层。

进一步地，所述镰把筒体的外圆周上设有螺纹；所述隔板上开设有与螺纹相匹配的螺纹孔。

进一步地，所述锄刀体的端部和侧壁上均设有刀刃。

采用本实用新型具有如下优点：

1.采用本申请的农用镰刀可实现其多用途的操作，由于锄把筒体可在镰把筒体的外侧壁上进行左右移动，便可带动连杆机构实现锄刀体的运动，当锄把筒体旋转到露出镰刀体的位置处，操作工便可用镰刀体割草；当锄把筒体旋转到遮住镰刀体的位置处，便可用锄刀体进行挖地和砍树，操作、使用方便且不易划伤使用者；

2.滑块在锄把筒体的端部沿轴向方向滑动但不能沿锄把筒体的轴向方向相对移动，实现滑块带动锄刀体做相应的运动；

3.锄把筒体外侧的防滑橡胶层便于操作者旋动锄把筒体，且锄刀体的端部和侧壁上均设有刀刃便可实现其挖地和砍树的功能。

附图说明

图1是实用新型提供的一种多功能的农用镰刀的结构示意图；

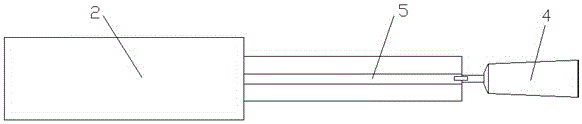

图2是实用新型提供的一种多功能的农用镰刀的俯视图；

图3是实用新型提供的一种多功能的农用镰刀的A向示意图；

图4是实用新型提供的一种多功能的农用镰刀的滑块结构示意图。

具体实施方式

下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。

图1、图2、图3以及图4是本实用新型提供的一种多功能的农用镰刀的结构示意图，其特征在于，包括镰把筒体1和活动套设在镰把筒体1外部的锄把筒体2，锄把筒体2的直径大于镰把筒体1的直径且可将镰刀体3容纳在锄把筒体2的内部，所述镰把筒体1的一端固定连接有镰刀体3，另一端铰接有锄刀体4，锄刀体4可相对于镰把筒体1的端部转动；所述镰把筒体1的圆周面上沿轴向方向开设有滑槽5，滑槽5一直延伸至锄刀体4的端部位置，滑槽5内滑动设置有滑块6；所述滑块6沿锄把筒体2的周向方向滑动设置，即可实现滑块6相对于锄把筒体2转动但不可相对于锄把筒体2移动，所以锄把筒体2旋转的过程1中便可带动滑块6滑动，滑块6位于镰把筒体1内部的一端铰接有与滑槽5相匹配的连杆7，连杆7的端部与锄刀体4的端部铰接，连杆7与滑块6处于同一水平面内且连杆7也可在滑槽5内活动；所述锄把筒体2的内壁固定连接有隔板8，隔板8与镰把筒体1的外圆周螺纹连接，即锄把筒体2与镰把筒体1之间构成螺纹副，实现锄把筒体2的横向移动。

所述锄把筒体2的端部的圆周面上设有环形槽9且环形槽9呈T型结构；所述环形槽9与锄把筒体2的端部同心；所述滑块6的侧壁固定连接有与环形槽9相匹配的凸块10；采用T型结构便可实现锄把筒体2对滑块6提供轴向方向的作用力但滑块6可相对于环形槽9转动。

锄把筒体2的外圆周上设有防滑橡胶层11，便于操作者握持锄把筒体2实现其转动。

镰把筒体1的外圆周上设有螺纹；所述隔板8上开设有与螺纹相匹配的螺纹孔，隔板8与镰把筒体1之间构成螺纹连接副，将锄把筒体2的旋转运动转换成横向移动。

锄刀体4的端部和侧壁上均设有刀刃，当锄刀体4处于镰把筒体1的轴向方向时，便可实现砍刀的功能；当锄刀体4与镰把筒体1的轴向方向呈一定夹角时，便可实现锄头的功能。

当锄把筒体2向右侧旋转到露出镰刀体3的位置处，锄刀体4与镰把筒体1呈较小夹角，方便操作工用镰刀体3进行割草；当锄把筒体2旋转到遮住镰刀体3的位置的过程中，锄把筒体2通过连杆7带动锄刀体4转动到垂直于镰把筒体1和平行于镰把筒体1两个位置，便可用锄刀体进行挖地或者砍树，操作、使用方便且不易划伤使用者。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
