一种轨道车深施有机肥装置的制作方法

本实用新型涉及生态农业器械领域，更具体地说涉及一种轨道车深施有机肥装置。

背景技术：
：

随着规模化种菜业的发展，施肥是关键的一步，特别是施有机肥，一般深施比条施、撒施更能使肥料集中使用，也比较节肥，通常深施施肥后覆土，可保持有机肥充分别土壤吸收，保持土壤的肥料率，为种植时提供充分的土壤养分需求，增施生物有机肥是提高大田作物产量和品质的有效手段，但目前此种方法的施肥方法较为费时费力费物，所以如何深施有机肥一直是蔬菜种植中要解决的一个棘手的问题，目前已有一种菜地轨道车，能在菜地中间的轨道上行动自如，如果能在轨道车的工作臂上可配上相应深施有机肥的装置，那么菜地深施有机肥的问题就可以迎刃而解，所以设计一种轨道车深施有机肥装置是十分有益的。

技术实现要素：
：

本实用新型的目的就是针对现有技术的不足，而提供一种轨道车深施有机肥装置。本实用新型具有结构简单，使用方便，整个装置悬挂在轨道车的工作臂上，利用轨道车移动完成菜地深施有机肥的作业,本装置电动开沟轮开沟，将稀释好的有机肥料通过专用水泵注射到开好的沟中，泥土回填板将沟边的土进行回填，将肥料埋于泥土内，保持了肥料不外露，减少了肥料的流失，并便于植物对肥料的吸收；全程可实现自动化，改善了操作人员的工作环境的优点。

本实用新型的技术解决措施如下：

一种轨道车深施有机肥装置，包括包围板、电动开沟装置、肥料注射装置、泥土回填装置及移动滑板装置，所述移动滑板装置两侧的滚轮架设在轨道车的工作臂的移动滑轨上，包围板顶部通过连接板连接在移动滑板装置底部，包围板内部从前往后依次固定着电动开沟装置、肥料注射装置、泥土回填装置，电动开沟装置底部设有一个电动开沟轮，电动开沟轮连接在伸缩杆a末端；肥料注射装置末端旋有一个肥料注射头，肥料注射头连接在伸缩杆b末端；泥土回填装置底部设有两块位置相对的泥土回填板，泥土回填板的上部通过调节旋杆连接在伸缩杆c末端的两个分支上。

上述技术方案中，所述轨道车上设有一个肥料收集桶，肥料收集桶通过管路与肥料注射头相连接。

上述技术方案中，所述伸缩杆a、伸缩杆b及伸缩杆c上插有一根定位销。

上述技术方案中，所述电动开沟轮通过电线与轨道车上线路相连接。

所述伸缩杆a、伸缩杆b及伸缩杆c上插有一根定位销。

所述电动开沟轮通过电线与轨道车上线路相连接。

所述移动滑板装置两侧的翻边条顶部内侧固定连接滚轮的短轴销，移动滑板装置上固定有一个调速电机，调速电机的主动齿轮与过桥轨中部的从动齿轮相啮合，过桥轨两侧架设在轴承座上，过桥轨两端分别通过链条与滚轮一侧的链轮相连接。

本实用新型的有益效果在于：本实用新型整个装置悬挂在轨道车的工作臂上，利用轨道车移动完成菜地深施有机肥的作业,本装置电动开沟轮开沟，将稀释好的有机肥料通过专用水泵注射到开好的沟中，泥土回填板将沟边的土进行回填，将肥料埋于泥土内，保持了肥料不外露，减少了肥料的流失，并便于植物对肥料的吸收；全程可实现自动化，改善了操作人员的工作环境。

附图说明：

图1为本实用新型结构示意图；

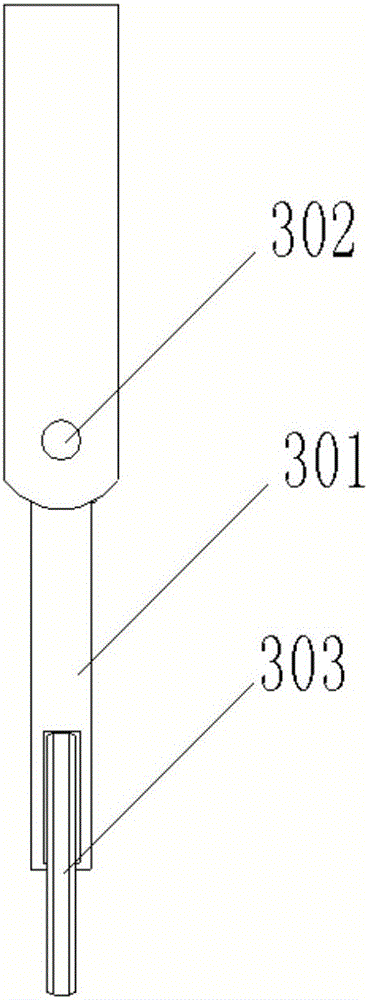

图2为电动开沟装置结构示意图；

图3为肥料注射装置结构示意图；

图4为泥土回填装置结构示意图；

图5为移动滑板结构示意图。

图中：10、轨道车；101、工作臂；20、包围板；30、电动开沟装置；301、伸缩杆a；302、定位销；303、电动开沟轮；40、肥料注射装置；401、伸缩杆b；402、管路；50、泥土回填装置；501、调节旋杆；502、分支；503、伸缩杆c；504、；60、移动滑板装置；601、调速电机；602、主动齿轮；603、从动齿轮；604、短轴销；605、轴承座；606、过桥轨；607、链条；608、滚轮；609、翻边条。

具体实施方式：

以下所述仅为本实用新型的较佳实施例，并非对本实用新型的范围进行限定。

实施例：见图1、图2、图3、图4及图5所示，一种轨道车深施有机肥装置，包括包围板20、电动开沟装置30、肥料注射装置40、泥土回填装置50及移动滑板装置60，所述移动滑板装置60两侧的滚轮608架设在轨道车10的工作臂101的移动滑轨上，包围板20顶部通过连接板201连接在移动滑板装置60底部，包围板20内部从前往后依次固定着电动开沟装置30、肥料注射装置40、泥土回填装置50，电动开沟装置30底部设有一个电动开沟轮303，电动开沟轮303连接在伸缩杆a301末端；肥料注射装置40末端旋有一个肥料注射头403，肥料注射头403连接在伸缩杆b401末端；泥土回填装置50底部设有两块位置相对的泥土回填板504，泥土回填板504的上部通过调节旋杆501连接在伸缩杆c503末端的两个分支502上。

所述轨道车10上设有一个肥料收集桶，肥料收集桶通过管路402与肥料注射头403相连接。

所述伸缩杆a301、伸缩杆b401及伸缩杆c503上插有一根定位销302。

所述电动开沟轮303通过电线与轨道车10上线路相连接。

所述移动滑板装置60两侧的翻边条609顶部内侧固定连接滚轮608的短轴销604，移动滑板装置60上固定有一个调速电机601，调速电机601的主动齿轮602与过桥轨606中部的从动齿轮603相啮合，过桥轨606两侧架设在轴承座605上，过桥轨606两端分别通过链条607与滚轮608一侧的链轮相连接。

工作原理：一种轨道车深施有机肥装置，移动滑板装置60两侧的滚轮608架设在轨道车10的工作臂101的移动滑轨上，包围板20顶部通过连接板201连接在移动滑板装置60底部，包围板20内部从前往后依次固定着电动开沟装置30、肥料注射装置40、泥土回填装置50，电动开沟装置30底部设有一个电动开沟轮303，电动开沟轮303连接在伸缩杆a301末端；肥料注射装置40末端旋有一个肥料注射头403，肥料注射头403连接在伸缩杆b401末端；泥土回填装置50底部设有两块位置相对的泥土回填板504，泥土回填板504的上部通过调节旋杆501连接在伸缩杆c503末端的两个分支502上，轨道车10上设有一个肥料收集桶，肥料收集桶通过管路402与肥料注射头403相连接，伸缩杆a301、伸缩杆b401及伸缩杆c503上插有一根定位销302，电动开沟轮303通过电线与轨道车10上线路相连接，移动滑板装置60两侧的翻边条609顶部内侧固定连接滚轮608的短轴销604，移动滑板装置60上固定有一个调速电机601，调速电机601的主动齿轮602与过桥轨606中部的从动齿轮603相啮合，过桥轨606两侧架设在轴承座605上，过桥轨606两端分别通过链条607与滚轮608一侧的链轮相连接，设备启动后，电动开沟轮303转动开沟，肥料通过管路402流入肥料注射头403，肥料注射头403将肥料注射入开好的沟内，肥料注射头403可根据实际需要进行更换，泥土回填装置50的泥土回填板504将泥土回填入沟内，可根据需要来调节调节旋杆501，来调节两块泥土回填板504之间的夹角，来实现回填的泥土量及堆积成的泥土高度；电动控制调速电机601转动，通过齿轮传动，带动过桥轨606转动，过桥轨606两端通过链条607传动，带动链轮转动，从而带动滚轮608滚动，实现整体的移动，以适应需要作业的范围。
