一种园林施肥器的制作方法

本实用新型涉及一种用于园林管理的设备，具体涉及一种园林施肥器。

背景技术：

施肥器是园林管理工作人员必须配备的工具，主要用于定期给园林中的花草及小树苗等植物施肥以提供其生长所必须的营养。现有施肥器的主要结构一般包括两个行走轮及位于行走轮之间的出料口，这样的设计结构较为简单，并且设备使用稳定，适合于较为规整的园林，然而由于有些园林花草较为茂密，这种结构的施肥器根本不能进入进行施肥，否则的话会对园林中的花草造成破坏。因此，发明一种能够适应园林实际的施肥器显得尤为重要。

技术实现要素：

为了克服现有技术存在的不足，本实用新型提供一种结构设计合理、能够调整作业距离的园林施肥器，本实用新型所采用的技术方案是：

一种园林施肥器，包括集料斗、上支撑板、中间支撑板、悬臂槽、第一通孔、圆柱销、把手、支腿、下支撑板、支柱、轮轴、轮子，所述轮子设有两个，分别位于所述轮轴的两端，所述下支撑板下方设有支腿和支柱，支腿下端与地面接触，支柱下端与所述轮轴连接，所述下支撑板两端上方设有中间支撑板，所述上支撑板位于中间支撑板上方，所述悬臂槽位于所述上支撑板、中间支撑板和下支撑板围成的环形空间内部，所述悬臂槽包括第二通孔和下料口，下料口位于悬臂槽的一端，所述第一通孔位于中间支撑板上，第一通孔和第二通孔通过圆柱销连接，所述集料斗位于上支撑板上方，所述把手固定连接在中间支撑板上。

所述第一通孔设有多个，相邻孔的间距大小相同。

所述第二通孔的大小与第一通孔相同。

所述下支撑板上方还设有弹性装置与悬臂槽连接。

本实用新型的有益效果是：

(1)设置了支腿，整套装置可以稳定站立，无需人工进行扶着，解放了人力，操作方便。

(2)悬臂槽可以根据实际操作情况调整伸出距离，并且集料斗位于整台装置的中间位置处，不偏心，装置稳定，使用效果好。

附图说明

图1为本实用新型的结构示意图；

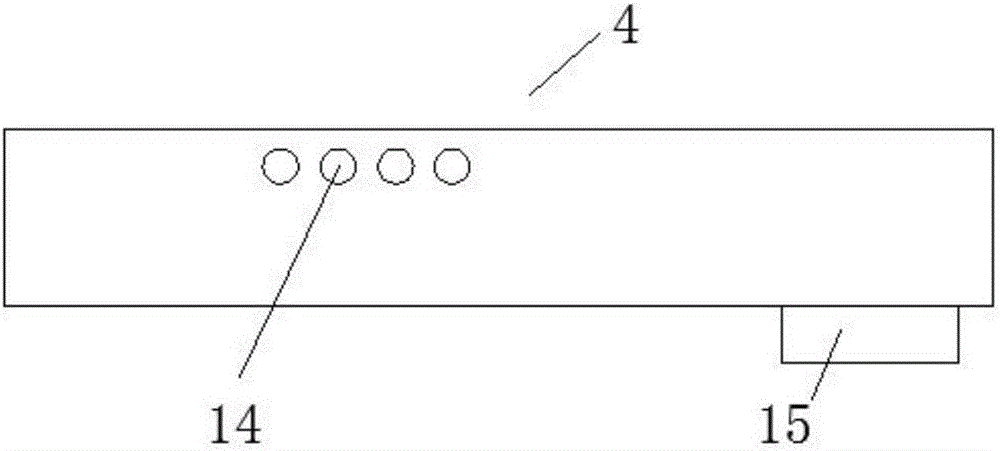

图2为本实用新型悬臂槽的结构示意图。

符号说明：

1.集料斗，2.上支撑板，3.中间支撑板，4.悬臂槽，5.第一通孔，6.圆柱销，7.把手，8.支腿，9.下支撑板，10.弹性装置，11.支柱，12.轮轴，13.轮子，14.第二通孔，15.下料口。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1-2所示，本实用新型的一种园林施肥器，包括集料斗1、上支撑板2、中间支撑板3、悬臂槽4、第一通孔5、圆柱销6、把手7、支腿8、下支撑板9、支柱11、轮轴12、轮子13，所述轮子13设有两个，分别位于所述轮轴12的两端，所述下支撑板9下方设有支腿8和支柱11，支腿8下端与地面接触，支柱11下端与所述轮轴12连接，所述下支撑板9两端上方设有中间支撑板3，所述上支撑板2位于中间支撑板3上方，所述悬臂槽4位于所述上支撑板2、中间支撑板3和下支撑板9围成的环形空间内部，所述悬臂槽4包括第二通孔14和下料口15，下料口15位于悬臂槽4的一端，所述第一通孔5位于中间支撑板3上，第一通孔5和第二通孔14通过圆柱销6连接，所述集料斗1位于上支撑板2上方，所述把手7固定连接在中间支撑板3上。

所述第一通孔5设有多个，相邻孔的间距大小相同。

所述第二通孔14的大小与第一通孔5相同。

所述下支撑板9上方还设有弹性装置10与悬臂槽4连接。

本实用新型在支腿8和轮子13的支撑作用下可以稳定站立，不需要人去扶着，解放了人力，在使用时将肥料倒入集料斗1内，肥料在重力的作用下落入下方的悬臂槽4中，推动把手7，整套装置便通过轮子13向前运动，由于下支撑板9与悬臂槽4之间设有弹性装置10，这样施肥器在向前运动的过程中产生震动，震动通过弹性装置10传递给悬臂槽4，在震动的作用下肥料沿着悬臂槽4向下料口15运动及洒出，完成花草的施肥操作。当需要向不同距离的植物进行施肥时，通过调整悬臂槽和中间支撑板3之间的相对距离，使第一通孔5和第二通孔14对齐，然后使用圆柱销6穿入连接，完成适用于不同施肥距离的调整。
