一种单圆盘开沟器的制作方法

本实用新型涉及农业机械开沟器技术领域。

背景技术：

单圆盘开沟器是农业机械上常用的一种开沟器。圆盘平面方向与前进方向有一定的偏角，工作时圆盘平面把前方土推到侧面，圆盘后方就会形成一条沟，达到开沟的目的,开出的沟用于播种或施肥。因为圆盘开沟器在开沟的同时可以把土推到侧面，所以也可应用于水浇地筑畦。圆盘偏角的大小决定开沟的宽度，圆盘入土深度决定开沟深度。所以在实际应用中，圆盘需要经常调整偏角和垂直位置。现有公知技术利用螺杠驱动螺母来实现了圆盘垂直位置调整和定位的，比较可靠，但圆盘偏角控制大多是靠摩擦锁定的，定位不可靠。也有些产品采用销拴定位的有级调整，但调整范围有限，操作不方便，结构复杂。

技术实现要素：

本实用新型解决的技术问题是提供一种单圆盘开沟器，结构简单，能够准确、方便、快速地调整圆盘的偏角，调整范围大，能牢固可靠定位，保证其使用性能。

本实用新型的主要技术方案是：一种单圆盘开沟器，包括能固定在机架上的固定座、升降柱、圆盘和升降机构；其特征在于，还包括圆盘转向机构及其锁定机构，所述的圆盘连接在上端与升降机构相连的升降柱上；所述的圆盘转向机构类扳手式套卡结构套卡在升降柱上，且升降柱能上下滑动；或圆盘转向机构直接固定在升降柱上；当圆盘转向机构转动将圆盘调整到要求的角度时，锁定机构能将圆盘转向机构牢固锁定在固定座上或机架上。

优选的，所述的升降柱为棱柱形或异形外断面的柱状管，固定座包括外圆形管，升降柱装于该外圆形管中；所述的圆盘转向机构与升降柱的类扳手式套卡结构为：具有上转臂盘和下转臂盘，上转臂盘和下转臂盘间通过连接件连接，下转臂盘具有与所述棱柱形或异形外断面的柱状管匹配的孔，上转臂盘具有圆孔，与所述外圆形管的外圆柱面转动配合；所述外圆形管的下侧与机架固定，所述外圆形管上设有上转臂盘或下转臂盘的上下限位结构。

优选的，所述的棱柱形外断面的柱状管为方管。

优选的，所述的连接件为连接柱或弧形连接板。

优选的，所述的锁定机构包括分度卡盘和方向锁，分度卡盘与所述外圆形管的外圆柱面固定连接，分度卡盘包括若干插槽或插孔；方向锁包括弹簧、插销或插块及其导孔，插销或插块导孔设在上转臂盘上；插销或插块靠弹簧的力量沿着分度卡盘的径向或轴向或斜向移动，能将分度卡盘锁死。

优选的，所述分度卡盘为齿轮式或链轮式结构。

优选的，所述的圆盘通过转轴转动连接在升降柱上。

优选的，所述的圆盘的工作面为凹面式或凸面式结构。

改进的，所述的圆盘工作面的背面设有固定式施肥管。

优选的，所述的升降机构为：固定座包括外圆形管，所述外圆形管上端通过轴承与手摇把的轴相连，所述轴与丝杠固定连接，丝杠与升降柱上端固定的螺母转动配合，所述升降柱呈管状。

所述的升降机构也可以为：其它形式的螺旋升降机构，或齿轮齿条升降机构等。

本实用新型的积极效果是，有效解决传统单圆盘开沟器圆盘偏角调整不方便与定位不可靠的问题。结构简单，能够准确、方便、快速地调整圆盘的偏角及高度，调整范围大，能牢固可靠定位，保证其使用性能。

以下结合一较佳实施例及附图作进一步详述，但不作为对本实用新型的限定。

附图说明

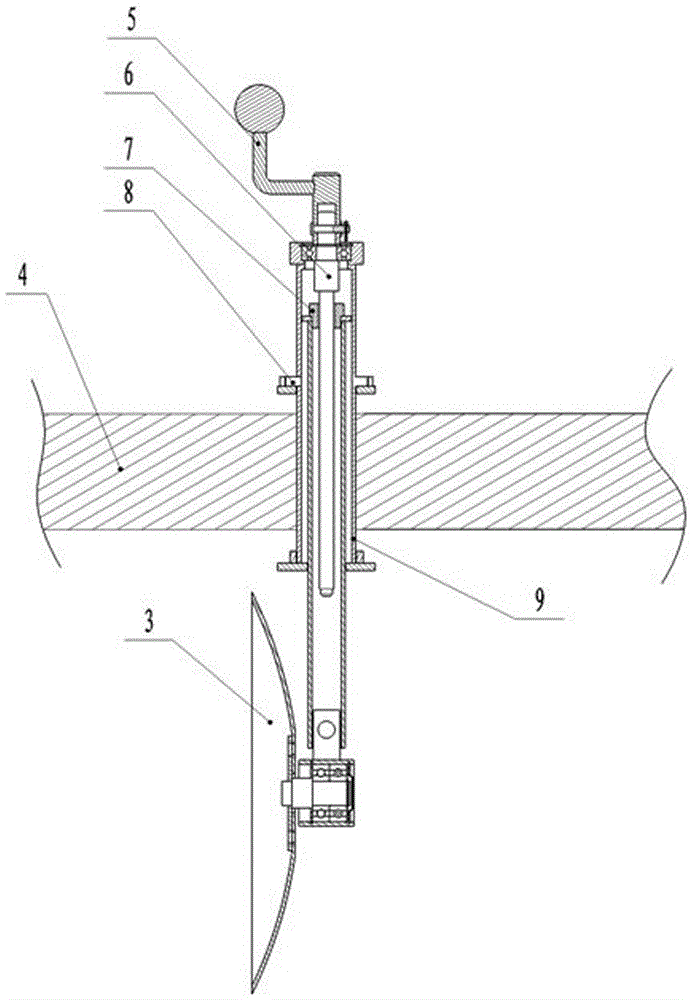

图1是本实用新型实施例1的结构示意图。

图2是图1的左剖视图。

图3是图1的转向器9的立体结构示意图。

图4是图1的转向机构9及方向锁16又一实施例的结构示意图。

图5是本实用新型实施例2的结构示意图。

图6是图5转向器17的立体结构示意图。

图7是图5的左剖视图。

图1~图7中，1．固定座，2．升降柱，3．圆盘，4．机架，5．手摇把，6．丝杠，7．螺母，8. 分度卡盘，9．17.转向器， 10．18.上转臂盘，11．19.下转臂盘，12．20.连接柱，13．16.方向锁，14. 弹簧，15. 施肥管。

具体实施方式

实施例1：

参见图1和图4，该单圆盘开沟器，包括能固定在机架4上的固定座1、升降柱2、圆盘3和升降机构；还包括圆盘转向机构9及其锁定机构，所述的圆盘3连接在上端与升降机构相连的升降柱2上；所述的圆盘转向机构9、17类扳手式套卡结构套卡在升降柱2上，且升降柱2能上下滑动；或圆盘转向机构9、17直接固定在升降柱2上；当圆盘转向机构转动将圆盘3调整到要求的角度时，锁定机构能将圆盘转向机构牢固锁定在固定座1上或机架上。所述的升降柱2为棱柱形或异形外断面的柱状管，固定座1包括外圆形管，升降柱2装于该外圆形管中；所述的圆盘转向机构9与升降柱2的类扳手式套卡结构为：具有上转臂盘18和下转臂盘19，上转臂盘18和下转臂盘19间通过连接件连接，下转臂盘19具有与所述棱柱形或异形外断面的柱状管匹配的孔，上转臂盘18具有圆孔，与所述外圆形管的外圆柱面转动配合；所述外圆形管的下侧与机架4固定，所述外圆形管上设有上转臂盘18或下转臂盘19的上下限位结构。所述的棱柱形断面的柱状管为方管。所述的连接件为连接柱12。所述的锁定机构包括分度卡盘8和方向锁16，分度卡盘8与所述外圆形管的外圆柱面固定连接，分度卡盘8包括若干插槽；方向锁13包括弹簧、L形插块及其导孔，L形插块导孔设在上转臂盘18上；L形插块靠弹簧的力量沿着分度卡盘8的径向移动，并将分度卡盘8锁死。所述分度卡盘8为齿轮式或链轮式结构。所述的圆盘3通过转轴及轴承转动连接在升降柱2上。所述的圆盘3为工作面为凹面式或凸面式结构。所述的圆盘3工作面的背面设有固定式施肥管15。所述的升降机构为：固定座1包括外圆形管，所述外圆形管上端通过轴承与手摇把的轴相连，所述轴与丝杠6固定连接，丝杠6与升降柱2上端固定的螺母7转动配合，所述升降柱2呈管状。所述的升降机构也可以为：其它形式的螺旋升降机构，或齿轮齿条升降机构等。

实施例2：

参见图5和图7，该单圆盘开沟器中，所述的连接件为连接柱12或弧形连接板20，所述的锁定机构包括分度卡盘8和方向锁16，分度卡盘8与所述外圆形管的外圆柱面固定连接，分度卡盘8包括若干插槽；方向锁16包括弹簧、插销及其导孔，插销导孔设在上转臂盘18上；插销靠弹簧的力量沿着分度卡盘8的轴向移动，并将分度卡盘8锁死。其余同实施例1。

图1中，连接柱12偏离固定座1转动中心。图5中，所述转向器17的上转臂盘18、下转臂盘19和连接柱20同心于固定座1转动中心。图1中，分度盘8为齿轮也可以为链轮等能够轴向定位的饼状物。图1中，方向锁13沿着分度卡盘8径向移动沿移动方向设有弹簧14，通过弹簧14弹力控制方向锁13与分度卡盘8接触。图4中，方向锁16沿着分度盘8轴向移动沿移动方向设有弹簧14，通过弹簧14弹力控制方向锁16与分度卡盘8接触。图5中，圆盘3工作方向的背面设有施肥管15。

所述的圆盘转向机构9、17与升降柱2的连接，也可仅为类扳手式单套卡式固定连接结构形式(而图中所述的为类扳手式套卡上、下双套卡式固定连接结构形式)（图示略）。

实施例3：

所述的升降机构为，升降柱2为棱柱形或异形外断面的柱状管，里面通过螺母装有丝杠及升降机构，丝杠升降机构的上部转动装在固定座1上；此时，所述的圆盘转向机构9、17类扳手式套卡结构也可套卡在升降柱2上，且升降柱2能上下滑动；或圆盘转向机构9、17直接固定在升降柱2上（图示略）。

使用时，转动摇柄，带动丝杠驱动螺母，使升降柱在固定座内上下滑动，实现了圆盘垂直位置调整与定位。设的转向器连接固定座与升降柱，固定座上有分度卡盘，升降柱为棱形的柱状结构。转向器包括上转臂盘和下转臂盘，上、下转臂盘通过连接柱固定成一体，上转臂盘转动中心为圆孔与固定座配合，围绕固定座转动。下转臂盘转动中心为棱孔与升降棱柱配合，与升降柱一起转动。转向器带动升降柱转动，实现了圆盘偏角的调整。在转向器上设有方向锁与固定座的分度卡盘配合，可以小角度的调整，能够方便、快速调整圆盘垂直位置和偏角，并能可靠定位。

用与本专利等同的技术特征替代，均属于本专利的保护范围。
