秧苗移栽可调式打穴器的制作方法

本发明涉及一种秧苗移栽可调式打穴器。

背景技术：

目前，现有的秧苗移栽机上的打穴器都无法任意调整打穴的株距与行距，由于作物的生长特性各异，种植的株距和行距都有所不同，这就需要一种移栽打穴器能够通过调整来适应各种不同的株距和行距的打穴需求。

技术实现要素：

本实用新型的目的是提供一种能适应各种不同的株距和行距的秧苗移栽可调式打穴器。

本实用新型的目的是通过以下技术方案实现的：

本实用新型其特点在于：包括打穴转动部件和打穴调节构件，所述的打穴转动部件由环带、圆孔、辐条、轴套和轴构成，所述的圆孔设在环带上，所述的轴套与环带通过辐条连接，所述的轴套为两节式，所述的轴穿入两节式的轴套内，两节式的轴套间露出的轴上设有轮臂，所述的轮臂端设有滚压轮，所述的环带内设有固定不动的倾斜向地面的导土板，所述的导土板设在轮臂上，所述的环带上设有调节长条孔；所述的打穴调节构件由弧形固定带、打穴筒伸出孔，固定架、圆台状打穴筒、复位弹簧、调节丝杆和固定长条孔构成，所述的打穴筒伸出孔设在弧形固定带上，所述的固定架铰接于弧形固定带上，所述的弧形固定带上设有固定长条孔，所述的圆台状打穴筒从弧形固定带上的打穴筒伸出孔中伸出，所述的圆台状打穴筒从打穴转动部件的圆孔中伸出，所述的圆台状打穴筒连接于固定架上，所述的复位弹簧套于圆台状打穴筒上，所述的调节丝杆设在固定架上；所述的打穴调节构件的弧形固定带设在打穴转动部件的环带内侧，所述的弧形固定带的固定长条孔与环带上的调节长条孔用固定螺栓固定在一起。

与现有技术相比，本实用新型解决了现有的秧苗移栽机上的打穴器都无法任意调整打穴的株距与行距的问题，由于在栽植作物秧苗打穴时，各种不同的作物所需的株距与行距都不同，本实用新型设计了一种打穴单体可在打穴环带上调整的秧苗移栽可调式打穴器。

附图说明

图1为本实用新型的结构示意图；

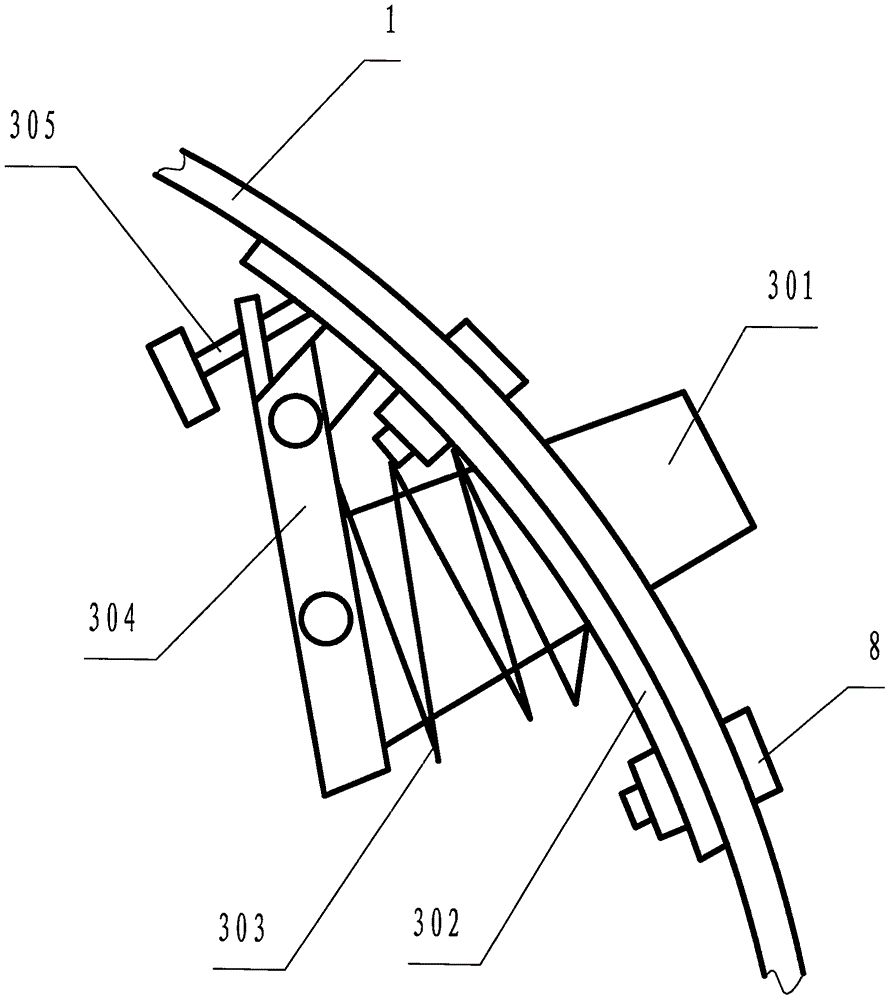

图2为图1中的打穴调节构件放大示意图；

图3为图2中的弧形固定带局部侧视结构放大示意图；

图4为图2中的环带局部侧视结构放大示意图。

图示中：1为环带，2为辐条，3为打穴调节构件，4为轴套，5为轮臂，6为滚压轮，7为导土板，8为固定螺栓，9为调节长条孔，301为圆台状打穴筒，302为弧形固定带，303复位弹簧，304为固定架，305为调节丝杆，306为固定长条孔。

具体实施方式

实施例：参照附图1～4，包括打穴转动部件和打穴调节构件3，所述的打穴转动部件由环带1、圆孔、辐条5、轴套4和轴构成，所述的圆孔设在环带1上，所述的轴套4与环带1通过辐条2连接，所述的轴套4为两节式，所述的轴穿入两节式的轴套4内，两节式的轴套4间露出的轴上设有轮臂5，所述的轮臂5端设有滚压轮6，以顶压打穴调节构件入土打穴，所述的环带1内设有固定不动的倾斜向地面的导土板7，以将打穴的土向外导出，所述的导土板7设在轮臂5上，所述的环带1上设有调节长条孔9，以方便调节打穴的株距所设；所述的打穴调节构件3由弧形固定带302、打穴筒伸出孔，固定架304、圆台状打穴筒301、复位弹簧303、调节丝杆305和固定长条孔306构成，所述的打穴筒伸出孔设在弧形固定带302上，所述的固定架304铰接于弧形固定带302上，所述的弧形固定带302上设有固定长条孔306，固定长条孔306以配合环带1上的调节长条孔9调节打穴的株距，所述的圆台状打穴筒301从弧形固定带302上的打穴筒伸出孔中伸出，所述的圆台状打穴筒从打穴转动部件的圆孔中伸出，所述的圆台状打穴筒301连接于固定架304上，所述的复位弹簧303套于圆台状打穴筒301上，所述的调节丝杆305设在固定架304上，以方便调节圆台状打穴筒301在环带1上的伸出长度，在转动调节丝杆305时，圆台状打穴筒301可向外伸出，起到对打穴株距进行微调的作用；通过在打穴转动部件的环带上增加或减少打穴调节构件3，可任意调节出打穴的株距，所述的打穴调节构件3的弧形固定带302设在打穴转动部件的环带1内侧，所述的弧形固定带302上的固定长条孔306与环带1上的调节长条孔9用固定螺栓8固定在一起。
