青贮饲料收获机的制作方法

本实用新型涉及农用机械技术领域，具体涉及一种青贮饲料收获机。

背景技术：

我国北方农作物多是一季一熟，因此秋冬季就会出现饲草料缺乏的现象，特别是鲜青饲草料。农民多数以干草饲喂，这种饲喂为方式，极大地降低了饲草的营养成分和适口性。通过青贮加工，做成的青贮饲料不仅青鲜、适口，而且解决了秋冬饲草匮乏的困扰。

农作物收割后，大量的农作物秸秆被废弃或焚烧，这种做法即浪费资源，又污染环境，一定程度上影响了经济社会的可持续发展。通过将秸秆切割、粉碎微贮后饲养牲畜，既可以节省饲料成本，还可以使秸秆通过牲畜粪便实现还田，促进农业良性循环，是一种效益较高的利用方式。但是目前青贮饲料加工过程需要经过切割、粉碎和收集，整个青贮饲料收获过程需要切割机、粉碎机和储料车辆多个设备联合进行，不但费时费力，工作效率也比较低。

技术实现要素：

本实用新型提供了一种青贮饲料收获机，以解决现有技术存在的青贮饲料收获需要多个设备联合进行费时费力和工作效率低的问题。

本实用新型解决其技术问题所采用的技术方案是：

一种青贮饲料收获机，由左右两个刀盘、液压正反转齿轮箱、对辊式喂料机构、铡草机、籽粒破碎器、抛料管和支架组成，左右两个刀盘安装在支架前端，液压正反转齿轮箱输出端与对辊式喂料机构相连，对辊式喂料机构出料口与铡草机进口相连，铡草机的出口籽粒破碎器的进口相连，籽粒破碎器由机侧板、固定板、前侧板、活动破碎辊、破碎辊、风机、连接桶、传动臂和传动轴组成，籽粒破碎器通过固定板固定在支架上，传动臂通过传动轴带动活动破碎辊转动，活动破碎辊带动破碎辊转动，风机位于破碎辊上方，连接桶底部的方形进口与机侧板和前侧板相连，连接桶顶部的圆形进口与抛料管相连。

本实用新型的青贮饲料收获机使用时，刀盘将作物秸秆或牧草切割，然后通过对辊式喂料机构将原料送至铡草机中进行切割，然后原料再进入籽粒破碎器中经活动破碎辊和破碎辊粉碎后，碎料在风机的带动下经连接桶由抛料管送至储料容器中，使用过程中如果对辊式喂料机构出现堵塞停运现象，则可通过液压正反转齿轮箱对设备进行反向传动，从而解决堵料问题。

本实用新型集切割、粉碎和输送功能于一体，通过设置液压正反转齿轮箱提高了设备运行稳定性，便利了设备堵塞停运问题的解决，具有结构简单、工人劳动强度低和自动化程度高的优点。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型装置的结构示意图；

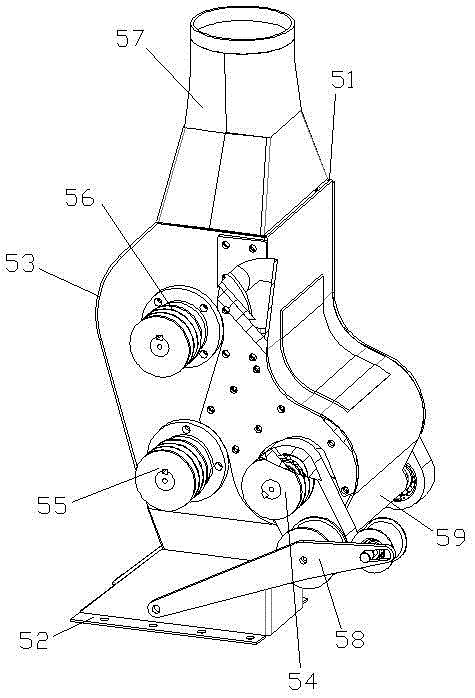

图2是本实用新型装置籽粒破碎器的结构示意图。

图中1刀盘、2液压正反转齿轮箱、3对辊式喂料机构、4铡草机、5籽粒破碎器、6抛料管、7支架、51机侧板、52固定板、53前侧板、54活动破碎辊、55破碎辊、56风机、57连接桶、58传动臂、59传动轴。

具体实施方式

如图1和图2所示，一种青贮饲料收获机，由左右两个刀盘1、液压正反转齿轮箱2、对辊式喂料机构3、铡草机4、籽粒破碎器5、抛料管6和支架7组成，左右两个刀盘1安装在支架7前端，液压正反转齿轮箱2输出端与对辊式喂料机构3相连，对辊式喂料机构3出料口与铡草机4进口相连，铡草机4的出口籽粒破碎器5的进口相连，籽粒破碎器5由机侧板51、固定板52、前侧板53、活动破碎辊54、破碎辊55、风机56、连接桶57、传动臂58和传动轴59组成，籽粒破碎器5通过固定板52固定在支架7上，传动臂58通过传动轴59带动活动破碎辊54转动，活动破碎辊54带动破碎辊55转动，风机56位于破碎辊55上方，连接桶57底部的方形进口与机侧板51和前侧板53相连，连接桶57顶部的圆形进口与抛料管6相连。

本实用新型的青贮饲料收获机使用时，刀盘将作物秸秆或牧草切割，然后通过对辊式喂料机构将原料送至铡草机中进行切割，然后原料再进入籽粒破碎器中经活动破碎辊和破碎辊粉碎后，碎料在风机的带动下经连接桶由抛料管送至储料容器中，使用过程中如果对辊式喂料机构出现堵塞停运现象，则可通过液压正反转齿轮箱对设备进行反向传动，从而解决堵料问题。
