一种自动修剪回收附件头的制作方法

本实用新型涉及绿篱修剪装置领域，尤其涉及一种自动修剪回收附件头。

背景技术：

绿篱在进行修剪时，剪切下来的杂草，会肆意被丢弃在路边，不能及时得到打扫，影响市容的同时，还给清洁工增加了负担，为此我们设计了一种自动修剪回收附件头。

技术实现要素：

本实用新型提供一种自动修剪回收附件头，包括挡风罩；

所述挡风罩顶部设有两个液压马达，两个液压马达之间连有液压油管；在挡风罩顶部和液压油管后面设有出草口，出草口上面设有软管接口，软管接口上面套有软管，出草口和软管之间通过软管接口相连；所述的液压马达连接到多功能修剪机器人的液压系统；所述软管连接风机；

在所述挡风罩的底面的出草口两侧分别设有一个挡草板；所述挡风罩的底面的左右两侧设有固定刀片，所述固定刀片中部透过挡风罩和液压马达相连；每个固定刀片的两端斜对角成对设有导流尾翼。

进一步，所述的挡风罩为碳钢材质。

进一步，所述的固定刀片为锰钢材质。

本实用新型的有益效果是：本实用新型所述的一种自动修剪回收附件头，可以将杂草及时回收，方便快捷，不会影响环境卫生。

附图说明

图1为本实用新型的主视图；

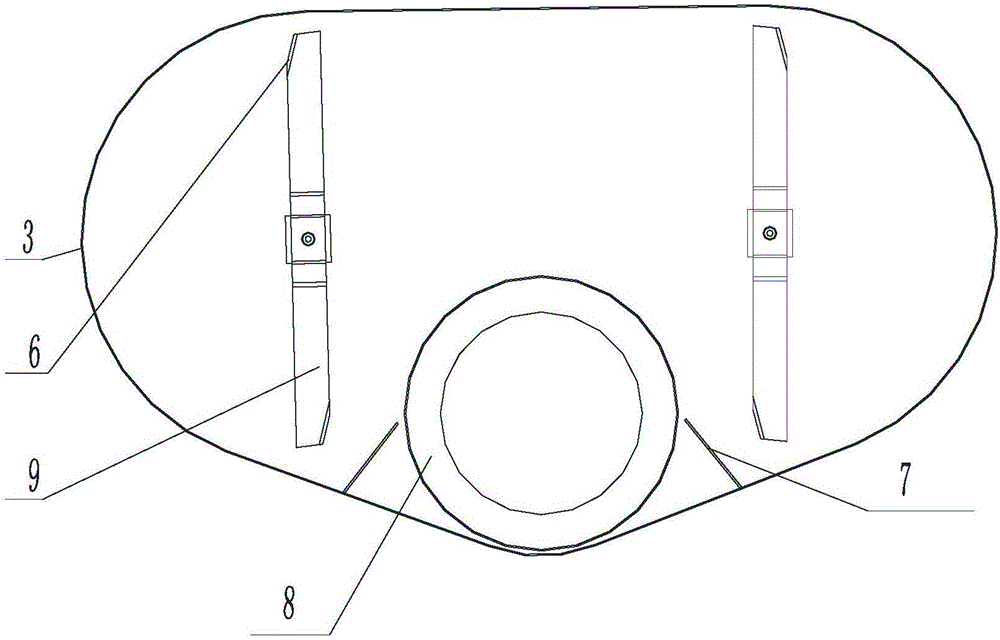

图2为本实用新型的仰视图；

其中：1-软管；2-软管接口；3-挡风罩；4-液压马达；5-液压油管；6-导流尾翼；7-挡草板；8-出草口；9-固定刀片。

具体实施方式

以下将结合本实用新型的实施例参照附图进行详细叙述。

一种自动修剪回收附件头，包括挡风罩3；

所述挡风罩3顶部设有两个液压马达4，两个液压马达4之间连有液压油管5；在挡风罩3顶部和液压油管5后面设有出草口8，出草口8上面设有软管接口2，软管接口2上面套有软管1，出草口8和软管1之间通过软管接口2相连；所述的液压马达4连接到多功能修剪机器人的液压系统；所述软管1连接风机，所述风机产生向上的吸力；

在所述挡风罩3的底面的出草口8两侧分别设有一个挡草板7；所述挡风罩3的底面的左右两侧设有固定刀片9，所述固定刀片9中部透过挡风罩3和液压马达4相连；每个固定刀片9的两端斜对角成对设有导流尾翼6。

进一步，所述的挡风罩3为碳钢材质。

进一步，所述的固定刀片9为锰钢材质。

原理：

一种自动修剪回收附件头自通过多功能修剪机器人液压系统为液压马达提供动力，带动固定刀片9相对旋转切割，切割同时导流尾翼6产生向出草口8方向气流，利用导流尾翼6产生的气流和风机的吸力沿挡风罩3将切割杂草碎屑导至出草口8，出草口8连有软管1，同时风机将切割产生的杂草碎屑吸入软管1内，风机另一端与杂草箱相连，将吸入软管1内的杂草碎屑排入杂草箱内，实现自动切割回收。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
