收割机卸粮筒的支撑结构的制作方法

本实用新型属于收割机技术领域，特别涉及一种收割机卸粮筒的支撑结构。

背景技术：

联合收割机的机架后部设有粮箱，卸粮筒安装在粮箱的侧面，卸粮筒通过操作系统相对粮箱上下左右运动，卸粮筒一般比较长，在收割的过程中，由于田埂地势的差异，卸粮筒经常会晃动、不稳定。本实用新型因此而来。

技术实现要素：

本实用新型目的是提供一种收割机卸粮筒的支撑结构，其结构简单，可对卸粮筒起到支撑作用。

基于上述问题，本实用新型提供的技术方案是：

收割机卸粮筒的支撑结构，在液压油箱上设置支撑架，所述支撑架的上端支撑卸粮筒。

在其中的一些实施方式中，所述支撑架包括底座、立柱和支撑部，所述底座固定在所述液压油箱上，所述立柱下端固定在所述底座上，所述支撑部设置在所述立柱的上端。

在其中的一些实施方式中，所述支撑部设有U型凹口，所述卸粮筒放置在所述凹口内。

在其中的一些实施方式中，所述液压油箱上端为斜面结构，所述底座与所述斜面之间设有补强结构。

在其中的一些实施方式中，所述补强结构为楔形块。

与现有技术相比，本实用新型的优点是：

采用本实用新型的技术方案，在液压油箱上设置支撑架，将卸粮筒置于支撑架的顶端，可对卸粮筒起到支撑作用，避免卸粮筒因晃动导致的损毁，提高卸粮筒的使用寿命。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型收割机卸粮筒的支撑结构实施例的结构示意图；

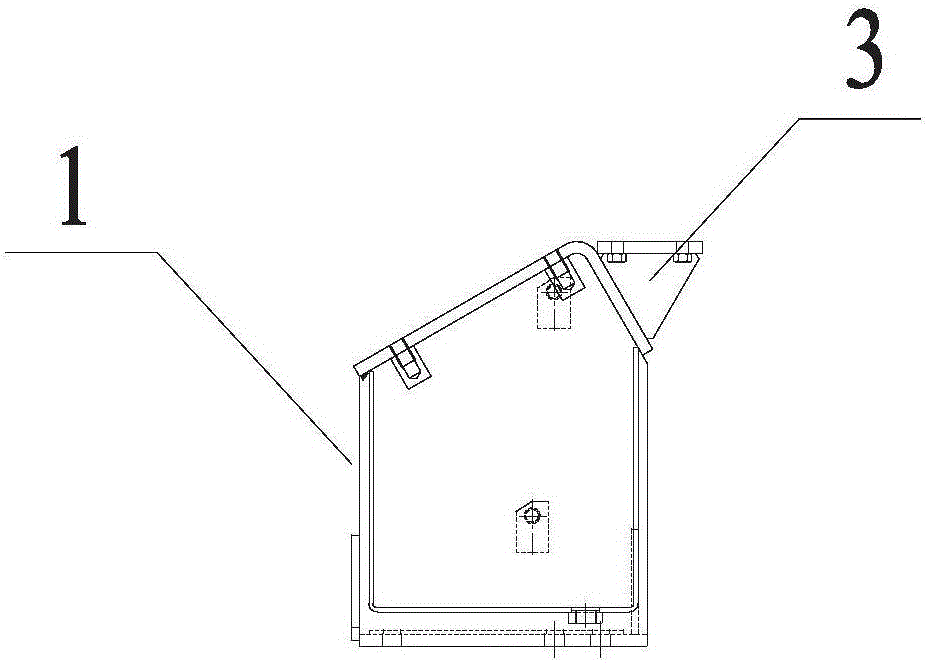

图2为本实用新型实施例中液压油箱的结构示意图；

图3为本实用新型实施例的使用状态图；

其中：

1、液压油箱；

2、支撑架；2-1、底座；2-2、立柱；2-3、支撑部；

3、补强结构；

4、卸粮筒。

具体实施方式

以下结合具体实施例对上述方案做进一步说明。应理解，这些实施例是用于说明本实用新型而不限于限制本实用新型的范围。实施例中采用的实施条件可以根据具体厂家的条件做进一步调整，未注明的实施条件通常为常规实验中的条件。

参见图1-3，为本实用新型的结构示意图，提供一种收割机卸粮筒的支撑结构，在液压油箱1上设有支撑架2，支撑架2的上端支撑卸粮筒4，即卸粮筒4横向置于支撑架2上。

支撑架2包括底座2-1、立柱2-2和支撑部2-3，其中底座2-1固定在液压油箱1上，立柱2-2的下端固定在底座2-1上，支撑部2-3设置在立柱2-2的上端。

卸粮筒一般呈圆柱状，为了稳定地固定卸粮筒4，支撑部2-3上端设有U型凹口，卸粮筒4置于U型凹口内。

由于液压油箱1的上端呈斜面结构，在底座2-1与斜面之间设有补强结构3，以保证底座2-1与斜面之间固定的稳定性，该补强结构3为楔形块，其安装后使底座2-1处于水平面上。

上述实例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人是能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所做的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
