一种室内园林花卉培养装置的制作方法

本实用新型涉及一种培养装置，尤其涉及一种室内园林花卉培养装置。

背景技术：

园林是指在一定的地域运用工程技术和艺术手段，通过改造地形、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。

花是被子植物繁衍后代的生殖器官，典型的花，在一个有限生长的短轴上，长着花萼、花冠和产生生殖细胞的雄蕊与雌蕊，有些学者认为裸子植物的孢子叶球也是“花”，而多数人则认为被子植物才有花，所以被子植物也称为有花植物。花的各部分不易受外界环境的影响，变化较小，所以长期以来，人们都以花的形态结构，作为被子植物分类鉴定和系统演化的主要依据。

现有的室内园林花卉培养装置存在花卉的存活率较低、难以及时调节花卉所需的温度、结构复杂的缺点，因此亟需设计一种花卉的存活率高、可以及时调节花卉所需的温度、结构简单的室内园林花卉培养装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的室内园林花卉培养装置存在花卉的存活率较低、难以及时调节花卉所需的温度、结构复杂的缺点，本实用新型要解决的技术问题是提供一种花卉的存活率高、可以及时调节花卉所需的温度、结构简单的室内园林花卉培养装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种室内园林花卉培养装置，包括有支架、放置板、气泵、加热箱、电机Ⅰ、固定板、左轴承座、右轴承座、电机Ⅱ、丝杆、螺母、电动推杆Ⅰ、固定环、电动推杆Ⅱ、保温罩、出气管、弹性通道、弹性元件、硬质管Ⅰ、管Ⅲ、电动推杆Ⅲ、固定块、加热丝、进气管、单向阀Ⅰ、水箱、水泵、硬质管Ⅱ、固定套和软管；地面上从左至右依次设有支架、放置板、气泵和加热箱，支架右侧上方设有电机Ⅰ，电机Ⅰ右侧连接有固定板，固定板底部从左至右依次设有左轴承座、右轴承座和电机Ⅱ，左轴承座和右轴承座之间安装有丝杆，丝杆右端与电机Ⅱ连接，丝杆上设有螺母，丝杆与螺母配合，螺母下方设有电动推杆Ⅰ，电动推杆Ⅰ下端设有固定环，固定板顶部设有电动推杆Ⅱ，电动推杆Ⅱ上端设有保温罩，保温罩左侧设有出气管，保温罩右侧设有弹性通道，弹性通道的左右两侧对称设有弹性元件，气泵与加热箱之间连接有硬质管Ⅰ，硬质管Ⅰ伸入加热箱，气泵左侧设有管Ⅲ，加热箱左侧上方设有电动推杆Ⅲ，电动推杆Ⅲ左端设有固定块，管Ⅲ左端穿过固定块，加热箱内设有加热丝，加热箱右侧上方设有进气管，进气管内设有单向阀Ⅰ，加热箱顶部设有水箱，水箱内底部左侧设有水泵，水泵左侧设有硬质管Ⅱ，硬质管Ⅱ左端伸出水箱，硬质管Ⅱ左端设有固定套，软管通过固定套与硬质管Ⅱ连接，软管左端穿过固定环。

优选地，放置板顶部开有凹槽。

优选地，还包括有单向阀Ⅱ，出气管内设有单向阀Ⅱ。

优选地，电机Ⅰ和电机Ⅱ均为伺服电机。

工作原理：当人们需要进行室内园林花卉的培养时，人们先将花卉放置在放置板上，水箱内装好水，起初软管左端位于最左侧花卉的上方，启动水泵开始工作，水泵将水箱内的水通过硬质管Ⅱ输送到软管内，水从软管左端浇到花卉上，当软管下方的花卉被浇灌完毕之后，水泵停止工作，启动电机Ⅱ正转带动丝杆顺时针转动，使得螺母向右移动，当软管左端位于下一盆花卉的上方时，电机Ⅱ停止工作，启动水泵开始工作，水泵将水箱内的水通过硬质管Ⅱ输送到软管内，水从软管左端浇到花卉上，当软管下方的花卉被浇灌完毕之后，水泵停止工作，以此重复，当放置板上的花卉被浇灌完毕之后，启动电机Ⅱ反转带动丝杆逆时针转动，使得螺母向左移动，当软管复位之后，电机Ⅱ停止工作，人们将软管右端从固定套上取下，启动电机Ⅰ正转带动固定板转动，当固定板转动到180°时，电机Ⅰ停止工作，电动推杆Ⅱ伸长带动保温罩向下移动，当保温罩完全罩住花卉时，电动推杆Ⅱ停止伸长，电动推杆Ⅲ伸长带动固定块向左移动，使得管Ⅲ挤压弹性元件，弹性通道随之打开，当管Ⅲ伸入保温罩内时，电动推杆Ⅲ停止伸长，气体通过进气管进入加热箱内，进气管上的单向阀Ⅰ可以使得加热箱内的空气不会通过进气管排出，加热箱内的加热丝开始工作，加热箱内的气体温度上升，启动气泵开始工作，气泵将加热箱内的热气通过硬质管Ⅰ抽出，使得热气通过管Ⅲ进入到保温罩内，热气可以使得保温罩内的花卉培养的更加茁壮，当花卉不需要保温罩时，加热丝停止加热，气泵停止工作，电动推杆Ⅲ缩短带动固定块向右移动，当管Ⅲ向右移动离开保温罩时，弹性元件复位，弹性通道随之关闭，当管Ⅲ复位之后，电动推杆Ⅲ停止缩短，电动推杆Ⅱ缩短带动保温罩向上移动，当保温罩复位之后，电动推杆Ⅱ停止缩短，启动电机Ⅰ反转带动固定板转动，当固定板转动180°之后，电机Ⅰ停止工作，人们将软管右端装回固定套上。

因为放置板顶部开有凹槽，人们将花卉放置在凹槽内，所以可以保持花卉放置的更加平稳，花卉的摆放更加整齐。

因为还包括有单向阀Ⅱ，出气管内设有单向阀Ⅱ，单向阀Ⅱ的作用是只让保温罩内的空气排出，而外界的空气不能进入，所以不会浪费热气，节省资源。

因为电机Ⅰ和电机Ⅱ均为伺服电机，伺服电机可以更加精准的控制转速，所以可以使得装置运行的更加平稳。

（3）有益效果

本实用新型达到了花卉的存活率高、可以及时调节花卉所需的温度、结构简单的效果。

附图说明

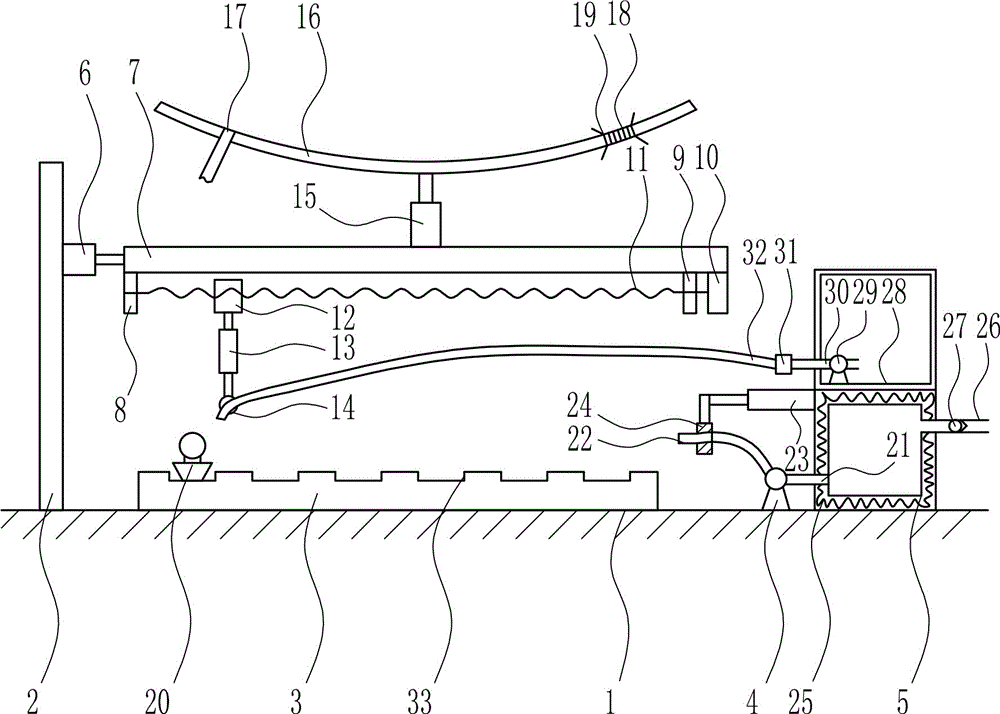

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型的第三种主视结构示意图。

附图中的标记为：1-地面，2-支架，3-放置板，4-气泵，5-加热箱，6-电机Ⅰ，7-固定板，8-左轴承座，9-右轴承座，10-电机Ⅱ，11-丝杆，12-螺母，13-电动推杆Ⅰ，14-固定环，15-电动推杆Ⅱ，16-保温罩，17-出气管，18-弹性通道，19-弹性元件，20-花卉，21-硬质管Ⅰ，22-管Ⅲ，23-电动推杆Ⅲ，24-固定块，25-加热丝，26-进气管，27-单向阀Ⅰ，28-水箱，29-水泵，30-硬质管Ⅱ，31-固定套，32-软管，33-凹槽，34-单向阀Ⅱ。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种室内园林花卉培养装置，如图1-3所示，包括有支架2、放置板3、气泵4、加热箱5、电机Ⅰ6、固定板7、左轴承座8、右轴承座9、电机Ⅱ10、丝杆11、螺母12、电动推杆Ⅰ13、固定环14、电动推杆Ⅱ15、保温罩16、出气管17、弹性通道18、弹性元件19、硬质管Ⅰ21、管Ⅲ22、电动推杆Ⅲ23、固定块24、加热丝25、进气管26、单向阀Ⅰ27、水箱28、水泵29、硬质管Ⅱ30、固定套31和软管32；地面1上从左至右依次设有支架2、放置板3、气泵4和加热箱5，支架2右侧上方设有电机Ⅰ6，电机Ⅰ6右侧连接有固定板7，固定板7底部从左至右依次设有左轴承座8、右轴承座9和电机Ⅱ10，左轴承座8和右轴承座9之间安装有丝杆11，丝杆11右端与电机Ⅱ10连接，丝杆11上设有螺母12，丝杆11与螺母12配合，螺母12下方设有电动推杆Ⅰ13，电动推杆Ⅰ13下端设有固定环14，固定板7顶部设有电动推杆Ⅱ15，电动推杆Ⅱ15上端设有保温罩16，保温罩16左侧设有出气管17，保温罩16右侧设有弹性通道18，弹性通道18的左右两侧对称设有弹性元件19，气泵4与加热箱5之间连接有硬质管Ⅰ21，硬质管Ⅰ21伸入加热箱5，气泵4左侧设有管Ⅲ22，加热箱5左侧上方设有电动推杆Ⅲ23，电动推杆Ⅲ23左端设有固定块24，管Ⅲ22左端穿过固定块24，加热箱5内设有加热丝25，加热箱5右侧上方设有进气管26，进气管26内设有单向阀Ⅰ27，加热箱5顶部设有水箱28，水箱28内底部左侧设有水泵29，水泵29左侧设有硬质管Ⅱ30，硬质管Ⅱ30左端伸出水箱28，硬质管Ⅱ30左端设有固定套31，软管32通过固定套31与硬质管Ⅱ30连接，软管32左端穿过固定环14。

放置板3顶部开有凹槽33。

还包括有单向阀Ⅱ34，出气管17内设有单向阀Ⅱ34。

电机Ⅰ6和电机Ⅱ10均为伺服电机。

工作原理：当人们需要进行室内园林花卉20的培养时，人们先将花卉20放置在放置板3上，水箱28内装好水，起初软管32左端位于最左侧花卉20的上方，启动水泵29开始工作，水泵29将水箱28内的水通过硬质管Ⅱ30输送到软管32内，水从软管32左端浇到花卉20上，当软管32下方的花卉20被浇灌完毕之后，水泵29停止工作，启动电机Ⅱ10正转带动丝杆11顺时针转动，使得螺母12向右移动，当软管32左端位于下一盆花卉20的上方时，电机Ⅱ10停止工作，启动水泵29开始工作，水泵29将水箱28内的水通过硬质管Ⅱ30输送到软管32内，水从软管32左端浇到花卉20上，当软管32下方的花卉20被浇灌完毕之后，水泵29停止工作，以此重复，当放置板3上的花卉20被浇灌完毕之后，启动电机Ⅱ10反转带动丝杆11逆时针转动，使得螺母12向左移动，当软管32复位之后，电机Ⅱ10停止工作，人们将软管32右端从固定套31上取下，启动电机Ⅰ6正转带动固定板7转动，当固定板7转动到180°时，电机Ⅰ6停止工作，电动推杆Ⅱ15伸长带动保温罩16向下移动，当保温罩16完全罩住花卉20时，电动推杆Ⅱ15停止伸长，电动推杆Ⅲ23伸长带动固定块24向左移动，使得管Ⅲ22挤压弹性元件19，弹性通道18随之打开，当管Ⅲ22伸入保温罩16内时，电动推杆Ⅲ23停止伸长，气体通过进气管26进入加热箱5内，进气管26上的单向阀Ⅰ27可以使得加热箱5内的空气不会通过进气管26排出，加热箱5内的加热丝25开始工作，加热箱5内的气体温度上升，启动气泵4开始工作，气泵4将加热箱5内的热气通过硬质管Ⅰ21抽出，使得热气通过管Ⅲ22进入到保温罩16内，热气可以使得保温罩16内的花卉20培养的更加茁壮，当花卉20不需要保温罩16时，加热丝25停止加热，气泵4停止工作，电动推杆Ⅲ23缩短带动固定块24向右移动，当管Ⅲ22向右移动离开保温罩16时，弹性元件19复位，弹性通道18随之关闭，当管Ⅲ22复位之后，电动推杆Ⅲ23停止缩短，电动推杆Ⅱ15缩短带动保温罩16向上移动，当保温罩16复位之后，电动推杆Ⅱ15停止缩短，启动电机Ⅰ6反转带动固定板7转动，当固定板7转动180°之后，电机Ⅰ6停止工作，人们将软管32右端装回固定套31上。

因为放置板3顶部开有凹槽33，人们将花卉20放置在凹槽33内，所以可以保持花卉20放置的更加平稳，花卉20的摆放更加整齐。

因为还包括有单向阀Ⅱ34，出气管17内设有单向阀Ⅱ34，单向阀Ⅱ34的作用是只让保温罩16内的空气排出，而外界的空气不能进入，所以不会浪费热气，节省资源。

因为电机Ⅰ6和电机Ⅱ10均为伺服电机，伺服电机可以更加精准的控制转速，所以可以使得装置运行的更加平稳。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
