一种家庭用蔬菜种植装置的制作方法

本实用新型涉及蔬菜种植技术领域，具体为一种家庭用蔬菜种植装置。

背景技术：

蔬菜，是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一。蔬菜可提供人体所必需的多种维生素和矿物质等营养物质。此外，蔬菜中还有多种多样的植物化学物质，是人们公认的对健康有效的成分，目前果蔬中的营养素可以有效预防慢性疾病。

随着人们生活水平的提高，大部分人追求绿色食品，越来越多的人都在家庭种植蔬菜，然而现有的家庭种植方式比较简单，直接把种子放到一个带有土壤的面板上，然后放到阳台让种植发芽生长，但是这样就会存在一些弊端，比如：随着时间的变化，蔬菜接触阳光的面积就会产生变化，导致蔬菜的光合作用下降，影响蔬菜的质量，如果不及时的浇水就会导致蔬菜的叶子败落或者死亡，影响蔬菜的成熟率。

技术实现要素：

本实用新型的目的在于提供一种家庭用蔬菜种植装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家庭用蔬菜种植装置，包括底板，所述底板的底部设有车轮，所述底板的顶部设有电机，所述电机的一侧设有控制器，所述底板的顶部还设有四根支撑杆，横向设置的四个支撑杆之间的上部通过支臂连接，所述支臂的前端面从左到右依次设有报警器、第一固定轴和第二固定轴，所述第一固定轴上设有第一滑轮，所述第二固定轴上设有第二滑轮，纵向设置的四个支撑杆之间通过支杆连接，所述支杆上开设有凹槽，且凹槽的内部设有挡板，所述挡板的侧面固定连接有轴销，所述轴销远离挡板的一端延伸至凹槽的外侧，轴销与设在四个纵向设置的支撑杆之间的蔬菜种植槽连接，所述蔬菜种植槽的内部设有湿度传感器，所述蔬菜种植槽的突出部设有光照传感器，所述蔬菜种植槽与对应支臂设有报警器的一端设有定位轴，所述定位轴上环绕设有拉力带，且拉力带的一端与设在最下方蔬菜种植槽上的定位轴固定连接，所述拉力带远离定位轴的另一端依次通过第一滑轮和第二滑轮并与电机的输出轴连接，所述控制器与报警器、光照传感器、湿度传感器和电机信号连接。

优选的，所述蔬菜种植槽的底部与靠近电机且横向设置的两个支撑杆上设有的限位块搭接。

优选的，所述支杆的数量不少于六根，且支杆对称设在纵向设置的四个支撑杆上。

优选的，所述第一固定轴和第二固定轴平行设置，且第二固定轴与电机的输出轴垂直设置。

优选的，所述定位轴的重量为蔬菜种植槽重量的两倍。

与现有技术相比，本实用新型的有益效果是：该家庭用蔬菜种植装置，人们先把蔬菜的种子放到蔬菜种植槽内培育好，通过对光照传感器的设置，提高了蔬菜的光合作用，随着时间的变化，在光照传感器的信号传输下，控制器控制电机转动，并且在拉力带、第一滚轮、第二滚轮和定位轴的配合下，移动蔬菜种植槽，调整到光线较好的角度，保证蔬菜与阳光的接触面积，提高蔬菜的质量，通过在土壤中设置的湿度传感器，感应到土壤中的水分含量，通过信号传输，并在报警器的配合下，对用户进行提醒，定时对蔬菜浇水，保证蔬菜的生长环境，进一步提高蔬菜的生长率，替换了以往直接放到面板上种植的现象，为家庭提供充足的绿色食品。

附图说明

图1为本实用新型结构的正面示意图；

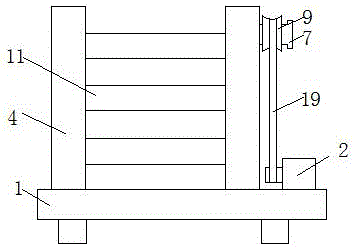

图2为本实用新型结构的侧面示意图；

图3为本实用新型结构的俯视图；

图4为本实用新型支杆的结构示意图；

图5为本实用新型蔬菜种植槽的结构示意图。

图中：1底板、2电机、3控制器、4支撑杆、5支臂、6报警器、7第一固定轴、8第二固定轴、9第一滑轮、10第二滑轮、11支杆、12挡板、13轴销、14蔬菜种植槽、15限位块、16湿度传感器、17光照传感器、18定位轴、19拉力带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种家庭用蔬菜种植装置，包括底板1，底板1的底部设有车轮，底板1的顶部设有电机2，电机2的一侧设有控制器3，底板1的顶部还设有四根支撑杆4，横向设置的四个支撑杆4之间的上部通过支臂5连接，支臂5的前端面从左到右依次设有报警器6、第一固定轴7和第二固定轴8，报警器6用来提醒定时浇水，第一固定轴7和第二固定轴8平行设置，且第二固定轴8与电机2的输出轴垂直设置；第一固定轴7上设有第一滑轮9，第二固定轴8上设有第二滑轮10，纵向设置的四个支撑杆4之间通过支杆11连接，支杆11的数量不少于六根，且支杆11对称设在纵向设置的四个支撑杆4上，支杆11上开设有凹槽，且凹槽的内部设有挡板12，挡板12防止轴销13脱落，挡板12的侧面固定连接有轴销13，轴销13远离挡板12的一端延伸至凹槽的外侧，轴销13与设在四个纵向设置的支撑杆4之间的蔬菜种植槽14连接，蔬菜种植槽14的底部与靠近电机2且横向设置的两个支撑杆4上设有的限位块15搭接。

蔬菜种植槽14的内部设有湿度传感器16，通过在土壤中设置的湿度传感器16，感应到土壤中的水分含量，经过信号传输，并在报警器6的配合下，对用户进行提醒，定时对蔬菜浇水，保证蔬菜的生长环境，进一步提高蔬菜的生长率，替换了以往直接放到面板上种植的现象，为家庭提供充足的绿色食品，蔬菜种植槽14的突出部设有光照传感器17，蔬菜种植槽14与对应支臂5设有报警器6的一端设有定位轴18，定位轴18的重量为蔬菜种植槽14重量的两倍定位轴18上环绕设有拉力带19，且拉力带19的一端与设在最下方蔬菜种植槽14上的定位轴18固定连接，拉力带19远离定位轴18的另一端依次通过第一滑轮9和第二滑轮10并与电机2的输出轴连接；人们先把蔬菜的种子放到蔬菜种植槽14内培育好，通过对光照传感器17的设置，提高了蔬菜的光合作用，随着时间的变化，在光照传感器17的信号传输下，控制器3控制电机2转动，并且在拉力带19、第一滑轮9、第二滑轮10和定位轴18的配合下，移动蔬菜种植槽14，蔬菜种植槽14以轴销13为支点旋转，整到光线较好的角度，保证蔬菜与阳光的接触面积，提高蔬菜的质量，控制器3与报警器6、光照传感器17、湿度传感器16和电机2信号连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
