一种宠物陪伴机的制作方法

本实用新型涉及一种宠物陪伴机。

背景技术：

目前，人们在养狗等宠物时，一般都会把喂养在宠物屋内，喂食机放置地点也是固定的，当需要换地点喂食时，需要人工喂食。

技术实现要素：

本实用新型提供一种宠物陪伴机，能移动喂食。

为了实现上述目的，本实用新型采用了以下技术方案：

本实用新型的一种宠物陪伴机，包括扫地机器人和机壳体，机壳体安装在扫地机器人上方，机壳体内设置安装有自动喂食机，自动喂食机出料口处安装有将饲料输送到机壳体外的输送管。

进一步地，机壳体输送管出口位置设置有输送管端部上下移动用的活动开口。

又进一步地，机壳体活动开口处安装有活动遮盖。

又进一步地，输送管侧面设置安装有推动输送管用的电动推杆。

又进一步地，电动推杆推动方向与输送管垂落方向平行。

又进一步地，机壳体内自动喂食机上方设置安装有自动发球器。

又进一步地，机壳体外侧设置安装有放电装置。

再进一步地，机壳体侧面设置安装有音响。

更进一步地，机壳体顶部设置安装有摄像头。

与现有技术相比，本实用新型的有益效果在于：

本实用新型的一种宠物陪伴机，利用扫地机器人行走机构将自动喂食机移动到喂食地，实现移动喂食；机壳体上设置安装自动发球器及音响，可以陪伴宠物玩耍。

附图说明

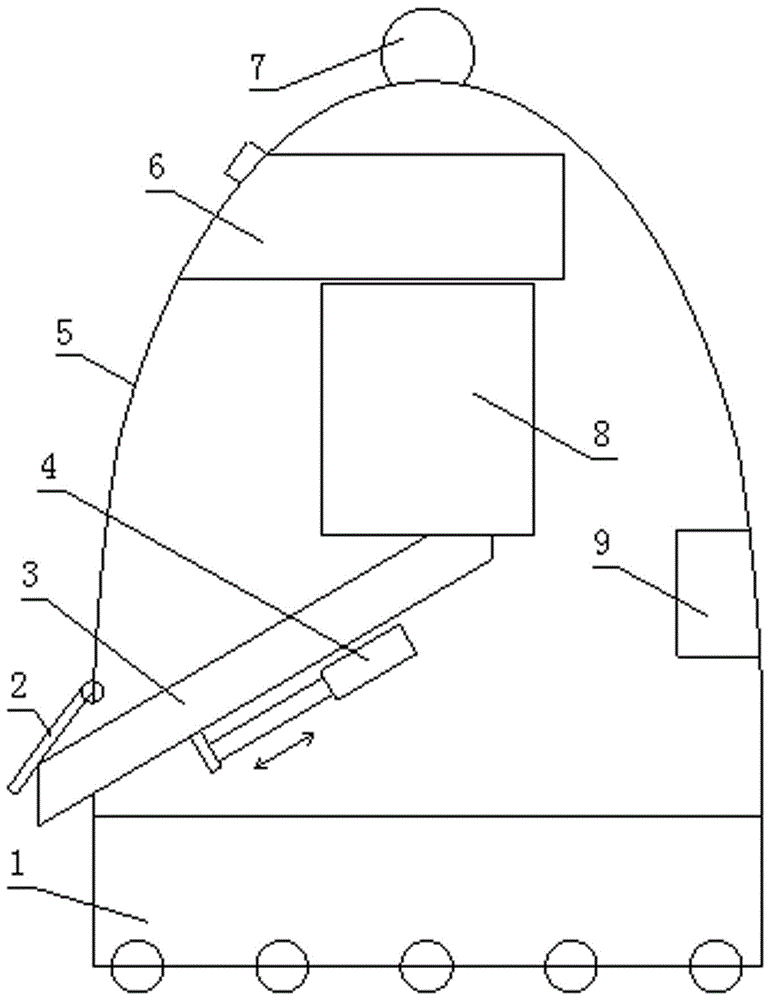

图1为本实用新型的实施例1结构示意图；

图2为本实用新型的实施例2结构示意图。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步的说明。

如图1所示，本实用新型的一种宠物陪伴机，包括扫地机器人1和机壳体5，机壳体5通过螺栓可拆卸的安装在扫地机器人1上方，机壳体5内设置安装有自动喂食机8，自动喂食机8出料口处安装有将饲料输送到机壳体5外的输送管3，机壳体5输送管3出口位置设置有输送管3端部上下移动用的活动开口，机壳体5活动开口处安装有活动遮盖2，输送管3侧面设置安装有推动输送管3用的电动推杆4。

其中，活动遮盖2通过销轴铰接在机壳体5活动开口上方位置，利用自身重力旋转垂落遮住活动开口。

输送管3入口端（靠近自动喂食机8端）通过销轴铰接在自动喂食机8上，输送管3通过弹性软管与自动喂食机8出料口连接。输送管3朝下倾斜穿出机壳体5侧面，输送管3与机壳体5之间安装有电动推杆4，电动推杆4推动方向与输送管3倾斜出料方向垂直，以推动输送管3端部上下移动。输送管3出口端底部设置缺口，其下方设置凸卡以抵垫输送管3及防止垂落饲料飘回机壳体5。

机壳体5内自动喂食机8上方设置安装有自动发球器6，用于向外抛弹球或球状物体。

机壳体5外侧设置安装有放电装置，高电压、低电流的放电电极的针刺感，可以防止狗再次触碰机壳体5。

机壳体5侧面设置安装有音响9，可以播放音乐、主人口令及心跳等。

机壳体5顶部设置安装有摄像头7，可以远程监控。

扫地机器人1、自动喂食机8、电动推杆4、音响9、自动发球器6、摄像头7分别于控制主机连接，控制主机控制扫地机器人1行走及扫地。放料时，先启动扫地机器人1行走至指定地，再启动电动推杆4推动输送管3及活动遮盖2露出输送管3，再启动自动喂食机8出料，饲料由输送管3滚落出来后，再关闭自动喂食机8，再启动电动推杆4收回输送管3。

作为上述实施例的优选，电动推杆4推动方向与输送管3倾斜出料方向平行，以推动伸缩套装的输送管3伸出或缩回机壳体5，参见图2。

本实用新型的一种宠物陪伴机，利用扫地机器人1行走机构将自动喂食机8移动到喂食地，实现移动喂食；机壳体5上设置安装自动发球器6及音响9，可以陪伴宠物玩耍。
