一种篮球投篮运行路径的测量设备的制作方法

本发明涉及篮球训练技术领域，特别是涉及一种篮球投篮运行路径的测量设备。

背景技术：

目前篮球投篮训练过程中，由于每次投球的力度不同，抛物线的高度和长度不尽相同，尤其当运动员在3分线以外投篮或是受到外界干扰时投篮的技术发生改变，投篮的力度也相应发生改变，导致命中率下降或不稳定。在训练过程中，很难精确掌握运动员每次投出篮球的具体数据信息，目前有录像投影技术，但设备复杂，多应用于实验测量，但运动员的常规训练很难使用。

技术实现要素：

有鉴于此，本发明的目的是提供一种篮球投篮运行路径的测量设备，可精确的测绘篮球投出后在空中运动路径的抛物线，有助于科学合理的辅助专业训练。

为解决上述技术问题，本发明提供一种篮球投篮运行路径的测量设备，包括篮球本体和设置于篮网下方的接收盒，还包括：

定位装置，所述定位仪包括移动定位仪和固定定位仪，所述移动定位仪设置于所述篮球本体内，所述固定定位仪设置于所述篮网下方的接收盒；

信号传输装置，所述信号传输装置设置于所述篮球本体内部的缓冲保护装置内，且与所述定位装置连接；

缓冲保护装置，所述缓冲保护装置用于保护信号传输装置的固定并在篮球撞击时的安全使用。

信号接收装置，所述信号接收装置用于接收所述信号传输装置输出的信号；

信号处理装置，所述信号处理装置与所述信号接收装置连接。

优选地，所述信号处理装置为电脑。

本发明所提供的一种篮球投篮运行路径的测量设备，通过在篮球的本体内增设了移动定位仪和在篮网下方的接收盒内增设了固定定位仪，移动定位仪可将篮球本体在空中的运动路径进行检测收集，固定定位仪可将篮球本体落入篮网时停止移动定位仪检测，然后通过信号传输装置传送给信号接受装置，信号接收装置将接受到的信号数据输送至信号处理装置，由信号处理装置对信号进行分析和整理，并转化为图像显示出来。这就可精确对篮球的运行轨迹进行检测，绘制投篮时篮球在空中运行路径的抛物线，有助于科学合理的制定训练方法。

附图说明

为了更清楚地说明本发明实施例，下面将对实施例中所需要使用的附图做简单的介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明所提供的一种篮球投篮运行路径的测量设备的篮球本体结构示意图；

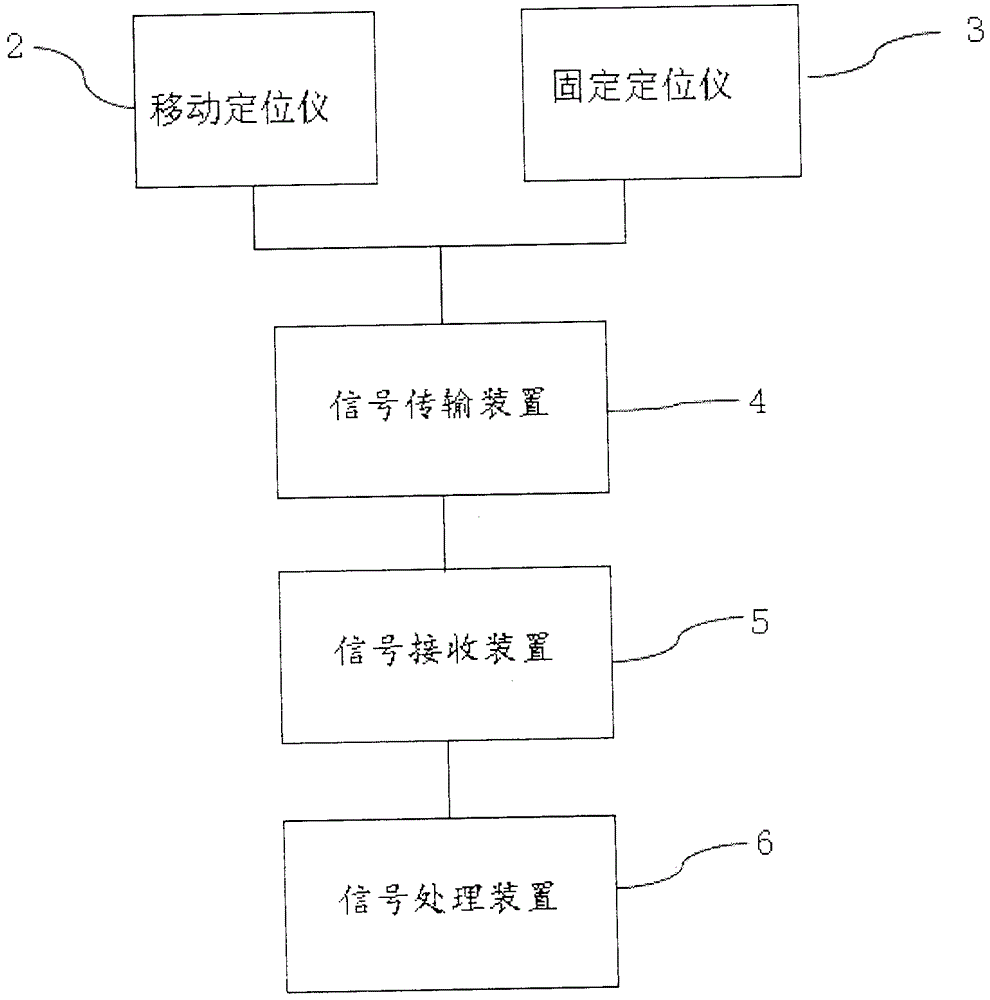

图2为本发明所提供的一种篮球投篮运行路径的测量设备的结构框图；

附图中，1为篮球本体，2为移动定位仪，3为固定定位仪，4为信号传输装置，5为信号接收装置，6为信号处理装置。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下，所获得的所有其他实施例，都属于本发明保护范围。

为了使本技术领域的人员更好地理解本发明方案，下面结合附图和具体实施方式对本发明作进一步的详细说明。

请参考图1和图2，图1为本发明所提供的一种篮球投篮运行路径的测量设备的篮球本体结构示意图；图2为本发明所提供的一种篮球投篮运行路径的测量设备的结构框图。

本发明所提供的一种篮球投篮运行路径的测量设备，包括篮球本体1和设置于篮网下方的接收盒，还包括：

定位装置，所述定位仪包括移动定位仪2和固定定位仪3，所述移动定位仪2设置于所述篮球本体1内，所述固定定位仪3设置于所述篮网下方的接收盒；

信号传输装置4，所述信号传输装置4设置于所述篮球本体1内，且与所述定位装置连接；

信号接收装置5，所述信号接收装置5用于接收所述信号传输装置4输出的信号；

信号处理装置6，所述信号处理装置6与所述信号接收装置5连接。

其中，移动定位仪2可将篮球本体1在空中的运动路径进行检测收集。

其中，信号传输装置4首先用于收集移动定位仪2和固定定位仪3的数据，然后传输给信号接收装置5，信号接收装置5将接收到的信号再传递给信号处理装置6。

其中，信号处理装置6将接受到的数据进行分析和整理，最后转化为图像显示出来。

在工作过程中，运动员站在距离篮筐一定的距离处，在将篮球本体1投向篮筐的那一刻起，移动定位仪2开始检测篮球本体1在空中的运动轨迹，当篮球本体1落入篮筐后触碰固定定位仪3，移动定位仪2停止检测记录，并将收集的数据传输给信号传输装置4，信号传输装置4将收集到的数据传输给信号收集装置5，信号收集装置5再将信号传递给信号处理装置6进行分析和整理，最后通过图像的形式显示出来。这就可精确对篮球的运行轨迹进行检测，绘制投篮时篮球在空中运行路径的抛物线，有助于科学合理的制定训练方法。

为了进一步优化上述实施例，所述信号处理装置6为电脑。电脑为生活中常见的数据处理装置，读取数据简单，直观的优点。

本发明所提供的一种篮球投篮运行路径的测量设备，通过在篮球的本体1内增设了移动定位仪2和在篮网下方的接收盒内增设了固定定位仪3，移动定位仪2可将篮球本体1在空中的运动路径进行检测收集，固定定位仪3可将篮球本体1落入篮网时停止移动定位仪2检测，然后通过信号传输装置4传送给信号接受装5，信号接收装置5将接受到的信号数据输送至信号处理装置6，由信号处理装置6对信号进行分析和整理，并转化为图像显示出来。这就可精确对篮球的运行轨迹进行检测，绘制投篮时篮球在空中运行路径的抛物线，有助于科学合理的制定训练方法。

以上对本发明所提供的一种篮球投篮运行路径的测量设备进行了详细介绍。本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本发明的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以对本发明进行若干改进和修饰，这些改进和修饰也落入本发明权利要求的保护范围内。
