一种双行凹型垄起垄机的制作方法

本实用新型涉及一种双行凹型垄起垄机，属于农业生产工具领域。

背景技术：

起垄覆膜栽培技术在作物栽培中已被广泛使用，但随着栽培技术的改进，一些作物的栽培已经由现有的单垄栽培向更节约耕地的双行凹垄改进，同时根据作物的不同，双行凹垄的宽度也会存在不同。而现有市场上的起垄设备均为单垄起垄机，例如专利号为201420871675.9名称为“起垄机”其采用机械化的方式能对田间土壤进行开垄，有效地提高了生产效率，降低了劳动强度，但其并不能解决起双垄的的问题，同时现有的起垄机在起垄时不能紧实垄面、且不能针对垄体宽度进行调整，存在实用性较差的问题。

技术实现要素：

本实用新型要解决的技术问题是提供一种实用性强、能调整起垄宽度、垄形美观的双行凹型垄起垄机，可以克服现有技术的不足。

本实用新型的技术方案是：一种双行凹型垄起垄机，包括连接杆，连接杆的两端分别套有连接套，在连接套上分别安装有两块对称的拱土板，所述的拱土板由一个直角三角形板和一个直角梯形板组合构成，直角三角形板的一直角边与连接套连接、在另一条直角边所在的锐角上设有扇形缺角，直角三角形板的斜边与直角梯形斜边所对的直角边垂直连接，在连接套的两端安装有修垄折管。

上述的修垄折管的弯折角为135°-165°，修垄折管的弯折段高度为拱土板高度的1/3-1/2。

前述的拱土板的直角三角形板与连接套的垂直面之间设有5°-15°的前倾角。

上述的在连接套设有螺丝孔，在螺丝孔上连接有与连接杆固定的螺杆。

上述的在直角三角形板和直角梯形板的背面设有加强筋。

与现有技术比较，本实用新型在连接杆的两端分别套接连接套，在连接套上分别安装有对称布置的的拱土板，拱土板由一个直角三角形板和一个直角梯形板组合构成，同时在连接套的两端安装有修垄折管，这样拱土板的直角三角形板部分犹如犁地的犁铧能起出双行凹型垄的雏形，侧面的直角梯形能修整且紧实内侧垄边，修垄折管就可修整压实外侧垄边；板修垄折管的弯折角为135°-165°，修垄折管的弯折段高度为拱土板高度的1/3-1/2，该尺寸经申请人多次实地试验，能很好的实现双垄的外垄边进行修整的目的，在生产方面，修垄折管具有生产加工简易的特点；拱土板的直角三角形板与连接套的垂直面之间设有5°-15°的前倾角，这是申请人经过多次试验得出的最理想的数据，因为这样更有利于把泥土向外侧引导，开垄速度快、省力；连接套设有螺丝孔，在螺丝孔上连接有与连接杆固定的螺杆，这样可以根据需要设置双垄间的距离；直角三角形板和直角梯形板的背面设有加强筋，这样能增加拱土板的结构强度，增加设备使用寿命。

附图说明

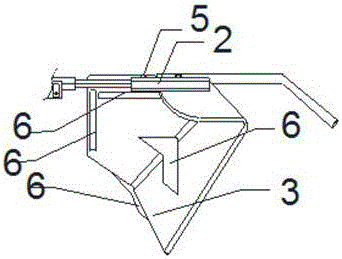

图1是本实用新型的连接结构示意图。

图2是图1的后视图。

图3是使用双行凹型垄起垄机起垄后的双行凹型垄的示意图。

具体实施方式

实施例1. 如图1所示，一种双行凹型垄起垄机，包括连接杆1，连接杆1是一根横放的五棱柱钢体，连接杆1的两端分别套有连接套2，连接套2是截面为五边形的钢管，在连接套2上分别安装有两块对称的拱土板3，所述的拱土板3由一个直角三角形板和一个直角梯形板组合构成，直角三角形板的一直角边与连接套2连接、在另一条直角边所在的锐角上设有扇形缺角，直角三角形板的斜边与直角梯形斜边所对的直角边垂直连接，在连接套的两端安装有修垄折管4，修垄折管4的弯折段高度为拱土板3高度的1/3-1/2。在焊接固定拱土板3时，拱土板3的直角三角形板与连接套的垂直面之间设有5°-15°的前倾角。在连接套设有螺丝孔，在螺丝孔上连接有与连接杆1固定的螺杆5。在直角三角形板和直角梯形板的背面焊接有加强筋6。

在使用时，据土地的大小和实际的需要，调整好拱土板3的位置即可，在作业时，使用方法与现有开垄机的使用方法相同。
