一种紫光灯捕蚊器的制作方法

本实用新型涉及一种紫光灯捕蚊器，具体涉及一种利用模拟人呼吸产生的二氧化碳及紫光来吸引诱捕蚊子的捕蚊器。

背景技术：

夏季，蚊子的大量存在给人们的生活造成了很多困扰。目前应用于捕杀蚊子的方式有喷洒杀虫剂、电蚊香、使用捕蚊拍等，然而杀虫剂及蚊香长期使用会对人体造成一定的不良影响，铺蚊拍虽实用但容易是小孩触电。因此需要一种安全便捷的捕蚊装置。

对蚊子来说，人体排出的二氧化碳、汗液都是引导它找到猎物的有效信息。它寻找目标主要依靠嗅觉器官，也就是头上一对角，来感知空气中传来的人体“信息”，并循迹而去。而且365nm左右的光波对蚊子有极大的引诱力，因此紫光灯也是引诱蚊子的有效装置。

技术实现要素：

本实用新型的目的在于提供一种紫光灯捕蚊器，以解决上述问题。

本实用新型提供一种紫光灯捕蚊器，包括捕蚊室、发酵室及电路盒，所述捕蚊室内部设置有紫光灯，紫光灯背面设置有红外灯，上部设置有开口；所述发酵室上部设置有孔；所述电路盒外部设置有开关及电源指示灯，内部设置有无稳态电路及蓄电池，所述开关分别与蓄电池、电源指示灯及无稳态电路电连接，所述紫光灯及红外灯分别与无稳态电路电连接。

进一步的，所述捕蚊室与发酵室为可拆卸式连接。

进一步的，所述蓄电池可拆卸更换。

与现有技术相比，本实用新型的有益效果是：紫光及二氧化碳能安全有效的捕捉蚊子，模拟人体呼吸的二氧化碳来吸引蚊子对人体无任何副作用，发酵室可拆卸下来更换发酵液使得捕蚊器可以长期有效的捕捉蚊子。

附图说明

图1为本实用新型实施例的内部结构示意图；

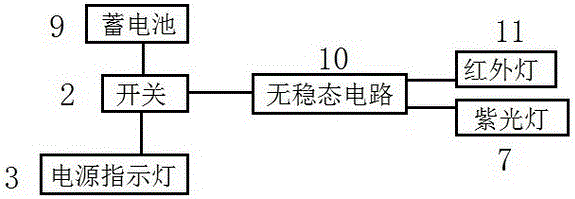

图2为本实用新型实施例的电路图。

图中：1.电路盒，2.开关，3.电源指示灯，4.发酵室，5.开口，6.捕蚊室，7.紫光灯，8.孔，9.蓄电池，10.无稳态电路，11.红外灯。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本发明各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请各权利要求所要求保护的技术方案。

请参考图1-图2，本实用新型提供一种紫光灯捕蚊器，如图1所示，包括捕蚊室6、发酵室4及电路盒1，所述捕蚊室6内部设置有紫光灯7，紫光灯7背面设置有红外灯11，上部设置有开口5；所述发酵室4上部设置有孔8；如图2所示，所述电路盒1外部设置有开关2及电源指示灯3，内部设置有无稳态电路10及蓄电池9，所述开关2分别与蓄电池9、电源指示灯3及无稳态电路10电连接，所述紫光灯7及红外灯11分别与无稳态电路10电连接；红外灯11用于加热，使发酵室4里的二氧化碳溢出，紫光灯7直接引诱蚊子飞进捕蚊室6。

进一步的，所述捕蚊室6与发酵室4为可拆卸式连接，发酵室4内的发酵液可定时更换。

进一步的，所述蓄电池9可拆卸更换，以便持续性的给电路供电。

本实用新型的工作原理为：

将发酵液放入发酵室4，产生的二氧化碳气体通过孔8往上，按下开关2，不稳态电路开始间歇性给电路供电，紫光灯7及红外灯11间歇性的发光，紫光灯7发光引诱蚊子，而红外灯11发光提供热量，根据热胀冷缩，捕蚊室6的二氧化碳间歇性的排出，类似人体呼吸产生的二氧化碳，从而吸引蚊子飞入捕蚊室6将其捕捉。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
