本实用新型涉及杀虫设备技术领域,尤其是涉及一种果蝇诱导瓶。
背景技术:
果蝇广泛地存在于全球温带及热带气候区,由于其主食为酵母菌,且腐烂的水果易滋生酵母菌,因此在人类的栖息地内如果园,菜市场等地区内皆可见其踪迹。除了南北极外,目前至少有1000个以上的果蝇物种被发现,大部分的物种以腐烂的水果或植物体为食,少部分则只取用真菌,树液或花粉为其食物。
果蝇的聚集和飞行容易传播疾病,因此,需要对果蝇进行灭杀。而灭杀果蝇就需要通过果蝇诱导剂将果蝇聚集在一起。现在市面上的果蝇诱导剂通常是袋装出售的,使用时撕开包装袋使用。然而,由于包装袋撕开后,再不使用时,也无法密封,诱导剂就会不断挥发,完全浪费了剩余的诱导剂。
基于此,本实用新型提供了一种果蝇诱导瓶以解决上述的技术问题。
技术实现要素:
本实用新型的目的在于提供一种果蝇诱导瓶,以解决现有技术中容易浪费果蝇诱导剂的技术问题。
本实用新型提供的果蝇诱导瓶,包括瓶体和旋转环;所述瓶体呈圆柱形;
所述旋转环套装在所述瓶体上,所述旋转环与所述瓶体转动连接;
所述旋转环上设置有多个第一诱导孔;
所述瓶体上设置有多个第二诱导孔;
多个所述第一诱导孔和多个所诉第二诱导孔一一对应贯通。
可选的,多个所述第一诱导孔沿所述旋转环的周向均匀分布;相应的,多个所述第二诱导孔沿所述瓶体的轴向均匀分布。均匀分布的多个所述第一诱导孔以及多个所述第二诱导孔排列成圈。这样设置一是方便加工,二是很容易的可以将两圈孔对齐,方便使用者操作。
可选的,所述旋转环上设置有第一标记物,所述瓶体上设置有第二标记物,所述第一标记物与所述第二标记物重合时,多个所述第一诱导孔和多个所述第二诱导孔一一对应贯通。通过设置标记物,方便判断旋转环上的第一诱导孔和瓶体上的第二诱导孔是否对齐。
可选的,所述第一标记为竖直的刻度,所述刻度设置在所述旋转环上;
所述第二标记物为正角形的凸块,所述凸块位于所述瓶体的外壁上;所述凸块的其中一个边与所述瓶体的瓶底平行;所述刻度指向所述凸块顶角时,多个所述第一诱导孔和多个所述第二诱导孔一一对应贯通。标记物的形式多种多样,这种比较简单,便于加工,加工成本底。
可选的,所述第一标记物为设置在所述瓶体的外壁上的滑块,所述滑块可沿所述瓶体的高度方向滑动;所述第二标记物为设置在所述旋转环的外壁上的卡槽;所述滑块滑动至所述卡槽内时,多个所述第一诱导孔和多个所述第二诱导孔一一对应贯通。当旋转环转到一定角度时,向上推动滑动块,这时,滑动块恰好推动至卡槽内。同时,多大第一诱导孔和多个第二诱导孔正好一一对应。这也是一种标记方式,这种标记方式没有误差,能够使孔完全对齐。
可选的,所述瓶体上设置有环形槽,所述旋转环嵌装在所述环形槽内;多个所述第二诱导孔设置于所述环形槽的槽底。这样设置便于加工,加工成本较低。旋转环也不容易从瓶体上脱落,转动还方便。
可选的,所述旋转环的外径与所述瓶体的外径相同。将旋转环的外径与所述瓶体的外径设置成相同的,这样一是外形美观,二是不容易刮蹭旋转环,旋转环不容易脱落。
可选的,所述瓶体上设置有可拆卸的瓶盖。设置可拆卸的瓶盖,便于向瓶体内放置诱饵剂,瓶体与瓶盖之间优选的设置密封垫圈,防止诱饵剂挥发。
可选的,所述瓶盖与所述瓶体螺接。螺接是一种常见的连接方式,拆卸简单,而且密封较紧密,诱饵剂不易挥发。
可选的,所述旋转环上设置有防滑纹。所述旋转环上设置防滑纹,便于增强旋转环与手部的摩擦力,从而方便转动旋转环。
本实用新型提供的所述果蝇诱导瓶,在瓶体内放置诱导剂。在所述瓶体上设置旋转环,瓶体上设置多个第二诱导孔,旋转环上设置多个第一诱导孔,当不需要诱捕果蝇等时,旋转所述旋转环,使旋转环上的第一诱导孔和瓶体上的第二诱导孔不再对齐。这样,第一诱导孔被瓶体的瓶壁封死。第二诱导孔被旋转环的内壁封死。诱导剂的气味不会散发出来。
当需要诱捕果蝇时,旋转所述旋转环,使多个第一诱导孔和多个第二诱导孔对齐,这样,诱导剂的味道就可以从孔洞中散发出来,然后将果蝇等吸引过来,进而就可以去捕获果蝇等了。
本实用新型提供的所述果蝇诱导瓶,可以再不使用时封闭,从而不会浪费果蝇诱导剂,使用寿命较长。而在使用时,又可以使孔洞打开,从而释放出诱导剂的气味。能够谁需要调节,十分的方便使用。
基于此,本实用新型较之原有技术,具有不浪费诱导剂,切换使用状态十分方便的优点。
附图说明
为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案,下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图是本实用新型的一些实施方式,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。
图1为本实用新型实施例提供的果蝇诱导瓶的瓶体的结构示意图;

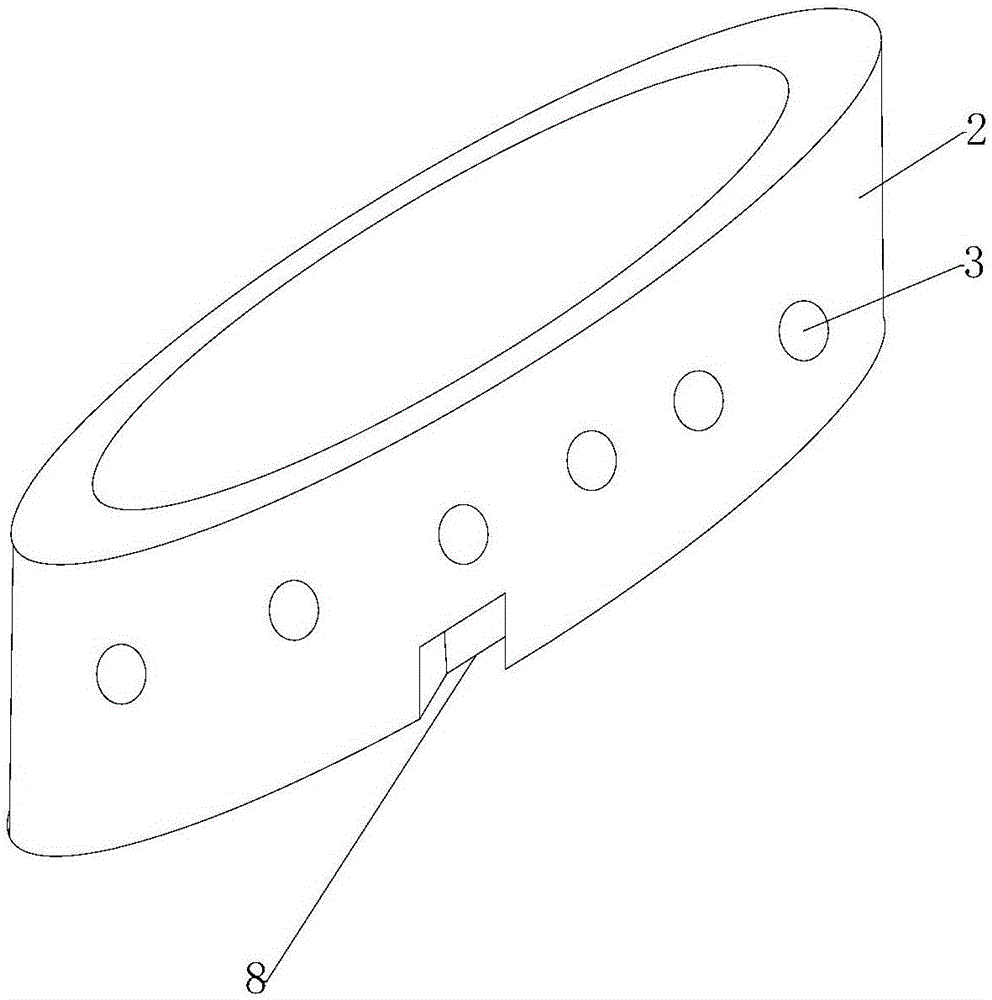

图2为本实用新型实施例提供的果蝇诱导瓶的旋转环的结构示意图;
图3为本实用新型实施例提供的果蝇诱导瓶刻度和凸块对准后的结构示意图;
图4为本实用新型实施例提供的果蝇诱导瓶滑块和卡槽对准后的结构示意图。
附图标记:
1-瓶体; 2-旋转环; 3-第一诱导孔
4-第二诱导孔; 5-刻度; 6-凸块;
7-滑块 8-卡槽 9-环形槽;
10-承接盘。
具体实施方式
下面将结合附图对本实用新型的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性。在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
实施例一
如图1-4所示,在本实施例中提供了一种果蝇诱导瓶,所述果蝇诱导瓶包括瓶体1和旋转环2;所述瓶体1呈圆柱形;
所述旋转环2套装在所述瓶体1上,所述旋转环2与所述瓶体1转动连接;
所述旋转环2上设置有多个第一诱导孔3;
所述瓶体1上设置有多个第二诱导孔4;
多个所述第一诱导孔3和多个所诉第二诱导孔4一一对应贯通。
本实用新型提供的所述果蝇诱导瓶,在瓶体1内放置诱导剂。在所述瓶体1上设置旋转环2,瓶体1上设置多个第二诱导孔4,旋转环2上设置多个第一诱导孔3,当不需要诱捕果蝇等时,旋转所述旋转环2,使旋转环2上的第一诱导孔3和瓶体1上的第二诱导孔4不再对齐。这样,第一诱导孔3被瓶体1的瓶壁封死。第二诱导孔4被旋转环2的内壁封死。诱导剂的气味不会散发出来。
当需要诱捕果蝇时,旋转所述旋转环2,使多个第一诱导孔3和多个第二诱导孔4对齐,这样,诱导剂的味道就可以从孔洞中散发出来,然后将果蝇等吸引过来,进而就可以去捕获果蝇等了。
本实用新型提供的所述果蝇诱导瓶,可以再不使用时封闭,从而不会浪费果蝇诱导剂,使用寿命较长。而在使用时,又可以使孔洞打开,从而释放出诱导剂的气味。能够谁需要调节,十分的方便使用。
基于此,本实用新型较之原有技术,具有不浪费诱导剂,切换使用状态十分方便的优点。
如图1-2,本实施例的可选方案中,多个所述第一诱导孔3沿所述旋转环2的周向均匀分布;相应的,多个所述第二诱导孔4沿所述瓶体1的轴向均匀分布。
均匀分布的多个所述第一诱导孔3以及多个所述第二诱导孔4排列成圈。这样设置一是方便加工,二是很容易的可以将两圈孔对齐,方便使用者操作。
如图3-4,本实施例的可选方案中,所述旋转环2上设置有第一标记物,所述瓶体1上设置有第二标记物,所述第一标记物与所述第二标记物重合时,多个所述第一诱导孔3和多个所述第二诱导孔4一一对应贯通。
通过设置标记物,方便判断旋转环2上的第一诱导孔3和瓶体1上的第二诱导孔4是否对齐。
进一步的,所述第一标记为竖直的刻度5,所述刻度设置在所述旋转环2上;
所述第二标记物为正角形的凸块6,所述凸块6位于所述瓶体1的外壁上;所述凸块的其中一个边与所述瓶体1的瓶底平行;所述刻度指向所述凸块顶角时,多个所述第一诱导孔3和多个所述第二诱导孔4一一对应贯通。
标记物的形式多种多样,这种比较简单,便于加工,加工成本底。除了这种方式外,还可以采用别的方式设置。例如,在瓶体1的外壁上设置滑块7,在旋转环2的外壁上设置卡槽8。当旋转环2转到一定角度时,向上推动滑动块,这时,滑动块恰好推动至卡槽内。同时,多大第一诱导孔3和多个第二诱导孔4正好一一对应。这也是一种标记方式,这种标记方式没有误差,能够使孔完全对齐。
如图1-4,本实施例的可选方案中,所述瓶体1上设置有环形槽9,所述旋转环2嵌装在所述环形槽9内;多个所述第二诱导孔4设置于所述环形槽9的槽底。
这样设置便于加工,加工成本较低。旋转环2也不容易从瓶体1上脱落,转动还方便。
进一步的,所述旋转环2的外径与所述瓶体1的外径相同。
将旋转环2的外径与所述瓶体1的外径设置成相同的,这样一是外形美观,二是不容易刮蹭旋转环2,旋转环2不容易脱落。
本实施例的可选方案中,所述瓶体1高5.5cm、直径6cm,所述旋转环2位于所述瓶体1外壁2/3高处;多个所述第一诱导孔3的孔径和多个所述第二诱导孔4的孔径均为3mm,两孔间距为10mm。
这种设计,小巧便于放置,当然,还可以根据需要生产不同规格的瓶体1。
本实施例的可选方案中,所述瓶体1上设置有可拆卸的瓶盖。
设置可拆卸的瓶盖,便于向瓶体1内放置诱饵剂,瓶体1与瓶盖之间优选的设置密封垫圈,防止诱饵剂挥发。
进一步的,所述瓶盖与所述瓶体1螺接。
螺接是一种常见的连接方式,拆卸简单,而且密封较紧密,诱饵剂不易挥发。
本实施例的可选方案中,所述旋转环2上设置有防滑纹。
所述旋转环2上设置防滑纹,便于增强旋转环2与手部的摩擦力,从而方便转动旋转环2。
如图1,本实施例的可选方案中,所述瓶体的底部设置有承接盘,所述承接盘与所述瓶体可拆卸连接。
通过设置承接盘,便于承接死掉的果蝇,果蝇死掉后就不会掉落在食物或者桌子上。
最后应说明的是:以上各实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述各实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分或者全部技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
