一种具有控温控湿功能的用于种植铁皮石斛的大棚的制作方法

本实用新型涉及一种大棚，特别涉及一种具有控温控湿功能的用于种植铁皮石斛的大棚。

背景技术：

铁皮石斛是兰科草本植物，多生于海拔达1600米的山地半阴湿的岩石上，其茎入药，属补益药中的补阴药：益胃生津，滋阴清热，由于野生石斛的产量小，不能满足市场需求，通过结合CN 205584907 U的现有专利，其号CN 205584907 U专利不具通风功能且加热速度慢，且只可以单纯的对大棚进行温湿控制，无法对外界进入的害虫进行杀灭，且CN 205584907 U号专利无法对铁皮石斛进行施肥和对铁皮石斛根部进行滴灌营养液，从而影响铁皮石斛的生长，影响铁皮石斛的产量。

技术实现要素：

本实用新型的主要目的在于提供一种具有控温控湿功能的用于种植铁皮石斛的大棚，该实用新型结构简单，设计新颖，具有良好的通风性能还能及时散热，遮阴的效果，具有良好的控温控湿效果，还具有施肥功能，提高工作效率，降低工作者工作量，节省时间，操作简单，适用于广泛推广，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种具有控温控湿功能的用于种植铁皮石斛的大棚，包括大棚本体、加热层、遮阳网、培养台、水箱、肥化器和旋转喷头，所述大棚本体上方设有透风板，所述透风板下方设有防护网，所述防护网下方设有遮阳网，所述大棚本体内两侧设有加热层，所述大棚本体内部设有培养台，所述培养台内侧设有湿度传感装置，所述湿度传感装置下方设有培养液槽，所述大棚本体顶端设有中空管，所述中空管底部设有吊杆，所述吊杆底部设有旋转喷头，所述吊杆一侧设有杀虫灯，所述大棚本体内侧设有温度传感装置，所述大棚本体外侧设有水箱，所述水箱一侧设有肥化器，所述加热层内层设有保温膜，所述加热层内部设有电热丝，所述电热丝表面设有漏电保护器，所述加热层一侧设有加热器。

进一步地，所述大棚本体底端设有支架，所述大棚本体底端通过支架与培养台连接。

进一步地，所述吊杆通过旋转钮与旋转喷头连接，所述杀虫灯一侧设有照明灯。

进一步地，所述水箱通过水管与中空管连接，所述水管表面设有抽水泵，所述抽水泵一侧设有第一阀门，所述温度传感装置与抽水泵电性相连。

进一步地，所述肥化器通过分流管与水管连接，所述分流管表面设有第二阀门。

进一步地，所述培养液槽表面设有滴孔，所述湿度传感装置与加热器电性相连。

进一步地，所述电热丝通过漏电保护器与加热器连接，所述加热器一侧设有报警器，所述报警器与漏电保护器电性连接。

与现有技术相比，本实用新型具有如下有益效果：通过大棚本体上方设有的遮阳网，可以在天气较热的情况下对大棚起到遮阴的效果，从而防止大棚内部温度过高，晒伤育苗，通过遮阳网的防护网和透风板的结合，当大棚内部温度过高时，可以通过透风板对其进行散热，不仅可以提高大棚的通风性，还可以起到降温的效果，通过防护网可以防止外界的小物质进入，有效起到保护育苗的作用，通过中空管表面设有的杀虫灯，可以有效的对外界进入的小害虫进行消灭，把育苗放置在培养台上方，通过滴孔向育苗根部灌输培养液，使得培养液聚集在培养液槽内部，可以防止培养液养分流失，保障育苗的营养成份，通过利用湿度传感装置内部的湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量湿度，将此电信号传输至抽水泵，此时抽水泵就会抽取水箱内部的水，通过水管流向中空管进过吊杆连接的旋转喷头对育苗进行喷水，若需要对育苗进行施肥，则关闭第一阀门，打开第二阀门，通过抽水泵对肥化器内部的施肥液进行喷灌，代替以往定时对育苗进行喷灌，防止植物水份过多，导致根部溃烂，提高大棚的使用性能，减少工作者的工作量，通过温度传感装置利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号，传输至加热器，此时加热器则会对大棚内部加热层内部的电热丝进行加热，从而快速提高大 棚内部温度，防止温度过低把育苗冻坏，通过报警器和漏电保护器结合，能够有效保护电路安全，及时提醒工作人员进行检查，增加大棚的安全性能，该实用新型结构简单，设计新颖，具有良好的通风性能还能及时散热，遮阴的效果，具有良好的控温控湿效果，还具有施肥功能，提高工作效率，降低工作者工作量，节省时间，操作简单，适用于广泛推广。

【附图说明】

图1为本实用新型一种具有控温控湿功能的用于种植铁皮石斛的大棚的整体结构示意图。

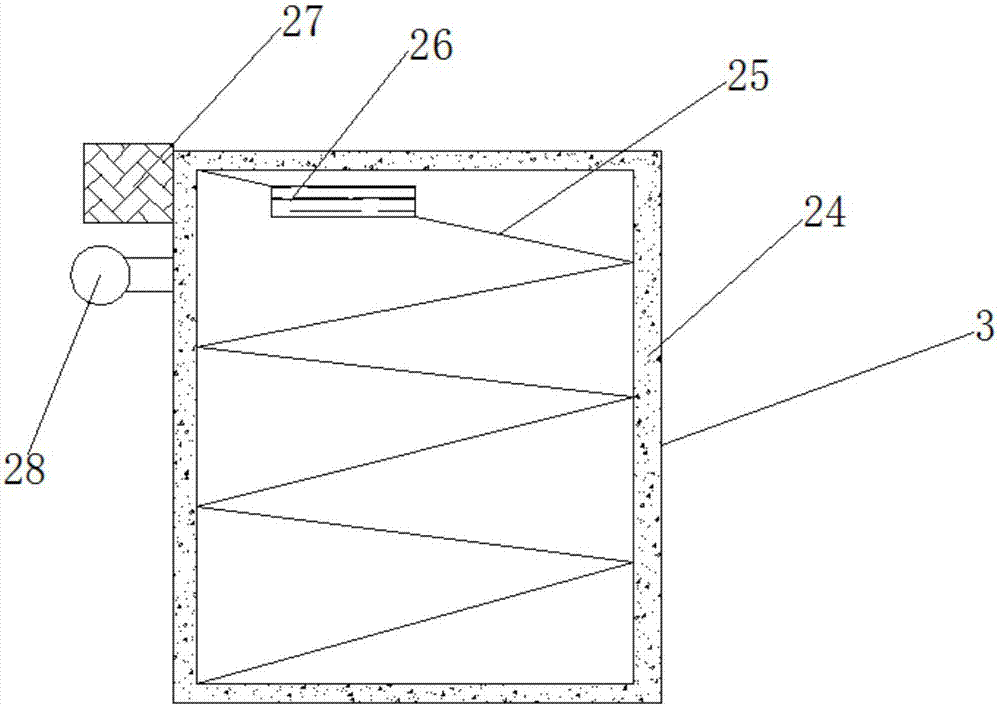

图2为本实用新型一种具有控温控湿功能的用于种植铁皮石斛的大棚的局部结构示意图。

图中：1、大棚本体；2、透风板；3、加热层；4、防护网；5、遮阳网；6、培养台；7、支架；8、营养液槽；9、湿度传感装置；10、滴孔；11、温度传感装置；12、水管；13、中空管；14、肥化器；15、分流管；16、第二阀门；17、抽水泵；18、第一阀门；19、吊杆；20、旋转喷头；21、旋转钮；22、杀虫灯；23、照明灯；24、保温膜；25、电热丝；26、漏电保护器；27、加热器；28、报警器；29、水箱。

【具体实施方式】

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新 型。

如图1-2所示，一种具有控温控湿功能的用于种植铁皮石斛的大棚，包括大棚本体1、加热层3、遮阳网5、培养台6、水箱11、肥化器14和旋转喷头20，所述大棚本体1上方设有透风板2，所述透风板2下方设有防护网4，所述防护网4下方设有遮阳网5，所述大棚本体1内两侧设有加热层3，所述大棚本体1内部设有培养台6，所述培养台6内侧设有湿度传感装置9，所述湿度传感装置9下方设有培养液槽8，所述大棚本体1顶端设有中空管13，所述中空管13底部设有吊杆19，所述吊杆19底部设有旋转喷头20，所述吊杆19一侧设有杀虫灯22，所述大棚本体1内侧设有温度传感装置11，所述大棚本体1外侧设有水箱29，所述水箱29一侧设有肥化器14，所述加热层3内层设有保温膜24，所述加热层3内部设有电热丝25，所述电热丝25表面设有漏电保护器26，所述加热层3一侧设有加热器27。

本实用新型一种具有控温控湿功能的用于种植铁皮石斛的大棚，通过大棚本体1上方设有的遮阳网5，可以在天气较热的情况下对大棚起到遮阴的效果，从而防止大棚内部温度过高，晒伤育苗，通过遮阳网5的防护网4和透风板2的结合，当大棚内部温度过高时，可以通过透风板2对其进行散热，不仅可以提高大棚的通风性，还可以起到降温的效果，通过防护网4可以防止外界的小物质进入，有效起到保护育苗的作用，通过中空管13表面设有的杀虫灯22，可以有效的对外界进入的小害虫进行消灭，把育苗放置在培养台6上方，通过滴孔10向育苗根部灌输培养液， 使得培养液聚集在培养液槽8内部，可以防止培养液养分流失，保障育苗的营养成份，通过利用湿度传感装置9内部的湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量湿度，将此电信号传输至抽水泵17，此时抽水泵17就会抽取水箱29内部的水，通过水管12流向中空管13进过吊杆18连接的旋转喷头20对育苗进行喷水，若需要对育苗进行施肥，则关闭第一阀门18，打开第二阀门15，通过抽水泵17对肥化器14内部的施肥液进行喷灌，代替以往定时对育苗进行喷灌，防止植物水份过多，导致根部溃烂，提高大棚的使用性能，减少工作者的工作量，通过温度传感装置11利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号，传输至加热器27，此时加热器27则会对大棚内部加热层3内部的电热丝25进行加热，从而快速提高大棚内部温度，防止温度过低把育苗冻坏，通过报警器28和漏电保护器26结合，能够有效保护电路安全，及时提醒工作人员进行检查，增加大棚的安全性能，该实用新型结构简单，设计新颖，具有良好的通风性能还能及时散热，遮阴的效果，具有良好的控温控湿效果，还具有施肥功能，提高工作效率，降低工作者工作量，节省时间，操作简单，适用于广泛推广。

其中，所述大棚本体1底端设有支架7，所述大棚本体1底端通过支架7与培养台6连接。

其中，所述吊杆19通过旋转钮21与旋转喷头20连接，所述 杀虫灯22一侧设有照明灯23。

其中，所述水箱29通过水管12与中空管13连接，所述水管12表面设有抽水泵17，所述抽水泵17一侧设有第一阀门18，所述温度传感装置11与抽水泵17电性相连。

其中，所述肥化器14通过分流管15与水管12连接，所述分流管15表面设有第二阀门16。

其中，所述培养液槽8表面设有滴孔10，所述湿度传感装置9与加热器27电性相连。

其中，所述电热丝25通过漏电保护器26与加热器27连接，所述加热器27一侧设有报警器28，所述报警器28与漏电保护器26电性连接。

需要说明的是，本实用新型为一种具有控温控湿功能的用于种植铁皮石斛的大棚，当工作人员正常使用大棚时，首先把育苗放置在培养台6上方，通过滴孔10向育苗根部灌输培养液，使得培养液聚集在培养液槽8内部，可以防止培养液养分流失，利用湿度传感装置9内部的湿敏电阻的特点是在基片上覆盖一层用感湿材料制成的膜，当空气中的水蒸气吸附在感湿膜上时，元件的电阻率和电阻值都发生变化，利用这一特性即可测量湿度，将此电信号传输至抽水泵17，此时抽水泵17就会抽取水箱29内部的水，通过水管12流向中空管13进过吊杆18连接的旋转喷头20对育苗进行喷水，若需要对育苗进行施肥，则关闭第一阀门18，打开第二阀门15，通过抽水泵17对肥化器14内部的施肥液进行喷灌，同时通过温度传感装置11利用物质各种物理性质随温度变 化的规律把温度转换为可用输出信号，传输至加热器27，此时加热器27则会对大棚内部加热层3内部的电热丝25进行加热，从而提高大棚内部温度。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
