一种用于花生收割机的辅助排土装置的制作方法

本发明涉及一种农用装置，更确切地说，是一种用于花生收割机的辅助排土装置。

背景技术：

花生收割机是一种专用用于花生收割的设备，由于新鲜花生上带的泥土较多，极容易堵塞排土口，需要人工定期疏通，劳动强度较大。

技术实现要素：

本发明主要是解决现有技术所存在的技术问题，从而提供一种用于花生收割机的辅助排土装置。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种用于花生收割机的辅助排土装置，其特征在于，所述的用于花生收割机的辅助排土装置包含一收集槽，所述的收集槽 包含一槽架，所述的槽架的底部设有一槽板，所述的槽板上设有一由长圆形的贯穿的落土槽口组成的落土槽口阵列，所述的槽板的边缘设有一倾斜设置的落土斜面，所述的落土斜面的一侧设有一半圆筒状的排土圆槽，所述的排土圆槽内设有一可转动的排土螺旋轴，所述的槽板的底部设有一对碰土组件，所述的碰土组件包含一长杆状的驱动轴杆，所述的驱动轴杆的两端分别设有一轴承座，所述的驱动轴杆上设有一由碰土轮组成的碰土轮阵列，所述的碰土轮的外边缘上设有一由碰土齿口组成的碰土齿口阵列。

作为本发明较佳的实施例，所述的碰土齿口呈钩状。

本发明的用于花生收割机的辅助排土装置具有以下优点：使用时，花生收割机利用托板将收割上来的新鲜花生送至收集槽中，当驱动轴杆高速转动时，碰土轮的碰土齿口不断击打花生，将花生上的泥土打落。落下的泥土经过落土斜面落至排土圆槽中，并通过排土螺旋轴直接排出至外部，排土高效，大大降低了工人的劳动强度。该用于花生收割机的辅助排土装置结构简单，效果明显，成本低廉，实用性强。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

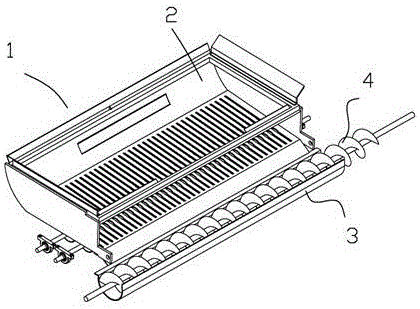

图1为本发明的用于花生收割机的辅助排土装置的立体结构示意图；

图2为图1中的用于花生收割机的辅助排土装置的立体结构分解示意图；

图3为图2中的用于花生收割机的辅助排土装置的A区域的细节放大示意图；

图4为图2中的用于花生收割机的辅助排土装置的B区域的细节放大示意图；

图5为图4中的用于花生收割机的辅助排土装置的碰土轮的立体结构示意图；

图6为图5中的碰土轮的C区域的细节放大示意图；

其中，

1、用于花生收割机的辅助排土装置；2、收集槽；21、槽架；22、槽板；23、落土斜面；24、落土槽口；3、排土圆槽；4、排土螺旋轴；5、碰土组件；51、驱动轴杆；52、轴承座；53、碰土轮；531、碰土齿口。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图6所示，该用于花生收割机的辅助排土装置1包含一收集槽2，该收集槽2 包含一槽架21，该槽架21的底部设有一槽板22，该槽板22上设有一由长圆形的贯穿的落土槽口24组成的落土槽口阵列，该槽板22的边缘设有一倾斜设置的落土斜面23，该落土斜面23的一侧设有一半圆筒状的排土圆槽3，该排土圆槽3内设有一可转动的排土螺旋轴4，该槽板22的底部设有一对碰土组件5，该碰土组件5包含一长杆状的驱动轴杆51，该驱动轴杆51的两端分别设有一轴承座52，该驱动轴杆51上设有一由碰土轮53组成的碰土轮阵列，该碰土轮53的外边缘上设有一由碰土齿口531组成的碰土齿口阵列。

该碰土齿口531呈钩状。

使用时，如图1和图2所示，花生收割机利用托板将收割上来的新鲜花生送至收集槽2中，当驱动轴杆51高速转动时，碰土轮53的碰土齿口531不断击打花生，将花生上的泥土打落。落下的泥土经过落土斜面23落至排土圆槽3中，并通过排土螺旋轴4直接排出至外部，排土高效，大大降低了工人的劳动强度。

该用于花生收割机的辅助排土装置结构简单，效果明显，成本低廉，实用性强。

不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
