一种野外多功能昆虫扣集试管装置的制作方法

本发明的一种野外多功能昆虫扣集试管装置，属于昆虫采集装置技术领域。

背景技术：

目前，野外昆虫采集工作为昆虫分类提供重要的研究材料，采集过程中可了解不同昆虫种类的生活习性，是从事其他昆虫生物学领域（如昆虫生态学、昆虫分子系统学等）研究时必须掌握的一门采集技术。目前，昆虫采集的主要方式有两种，即活动性采集（网捕法、震落法和搜寻法等）和定点式诱集（灯诱法、性激素、药剂诱捕法和陷阱法等）。

随着昆虫学科的不断发展，与国际昆虫学者交流、合作的不断增多，对采集后的昆虫的处理方法更为精细。根据查阅文献资料以及日常野外采集经验简单罗列了当前昆虫采集的一些不足和缺陷：1、野外采集中，昆虫再次逃逸现象严重；自然界多数昆虫能飞善跳，使用指形试管多次扣虫时，多会发生部分昆虫跳出逃脱现象，导致采集效率大大下降；2、昆虫肢体结构（如前后翅、前中后足等）破坏严重，不利于以形态为基础的分类工作的开展；3、野外昆虫采集后处理方式过于单一，不利于多学科多领域综合利用；如活虫一旦用樟脑丸毒死或酒精浸泡后，前者容易导致DNA降解，不利于开展分子实验，后者外形体色易褪去，又不利于开展形态分类工作。

现今为了提高野外昆虫采集效率，多采用吸虫器（电动和人工两类）进行昆虫采集，多将虫体大小不一的昆虫混装入塑料材质的集虫瓶内备用，此种方法尽管大大提高了昆虫的采集数量，但是由于塑料管壁易产生静电（导致小型昆虫吸附于管壁）和昆虫空间竞争打斗（虫体“缺胳膊少腿儿”）现象严重，往往得不偿失。

综上所述，目前户外昆虫采集工具和方法还是不够完善。

技术实现要素：

本发明的发明目的是：提供一种结构简单、实用性强、操作便捷、捕虫效率高、可节省人力物力的昆虫采集装置，以期最大限度地合理利用已采集的昆虫标本，从而保护昆虫资源多样性，同时增加采集数量、提高采集效率，解决普通试管使用技术存在的缺陷和不足的一种野外多功能昆虫扣集试管装置，以克服现有技术的不足。

本发明是这样实现的：一种野外多功能昆虫扣集试管装置，所述野外多功能昆虫扣集试管装置由扣虫管，储虫管，通气筛和发生器连接组成，所述扣虫管一端开口，扣虫管的另一端与储虫管的顶端，以及所述储虫管的底端、通气筛和发生器之间均是通过螺纹连接，所述扣虫管内设置有开闭挡板，所述储虫管与发生器连接处设置有通气筛，所述通气筛上设置有透气筛孔盘，发生器内放置有棉花。

所述开闭挡板由挡板滑槽、固定螺钉、固定挡板、活动挡板、开闭按钮和按钮滑槽连接组成，所述活动挡板与开闭按钮相连。

所述固定螺钉包括螺帽、弹簧、胶垫和螺丝，所述螺丝的丝杆上设置有弹簧，在螺丝上设置有胶垫，在螺丝的丝杆顶端设置有螺帽。

所述固定挡板为中空的上下半圆形塑料片，在固定挡板上设置有固定挡板螺孔。

所述活动挡板为实心的半圆形塑料片，在活动挡板上设置有活动挡板螺孔。

所述固定挡板和活动挡板由固定螺钉通过固定挡板螺孔和活动挡板螺孔相连接。

所述通气筛的两端设置有外牙螺纹，中部为筛孔盘，盘上有许多小筛孔。

发生器是硬性透明塑料材质制作，底部置放有棉花。

由于采用了上述技术方案，本发明工作时，本发明与现有技术相比，本发明不仅具有结构简单，操作方便的优点，而且设计巧妙、安全可靠、设备成本低、防摔性好，方便各部件拆卸和更换；有效防止昆虫的再次逃逸；防摔，防止由于塑料材质产生静电而对小型昆虫外形完整性的损坏；酒精气体使管内昆虫与酒精气体发生反应而昏迷，降低昆虫的活跃程度，减少昆虫间因空间竞争打斗而造成的肢体破坏和残缺，与此同时经酒精熏制保存后的昆虫标本，其DNA不降解，利于开展分子相关实验，利于后期开展昆虫形态分类工作等优点。

附图说明

图1为本发明结构的示意图；

图2为本发明扣虫管的结构示意图；

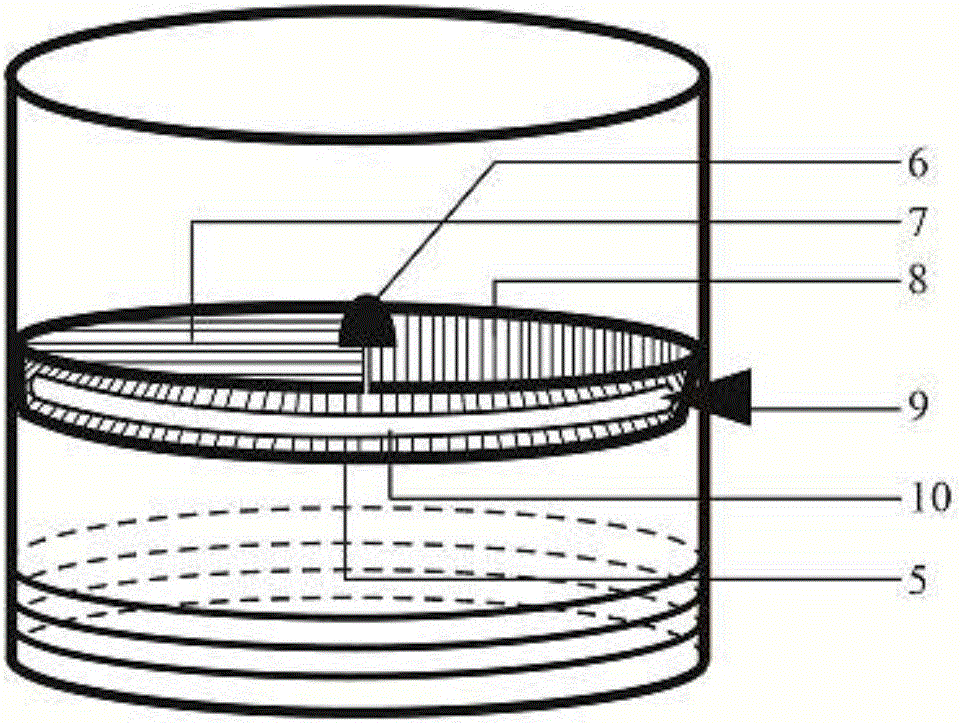

图3为本发明开闭挡板的结构示意图；

图4为图3俯视图；

图5本发明开闭挡板的结构示意图；

图6为图5俯视图；

图7为固定螺钉的结构示意图；

图8为通气筛的结构示意图；

附图标记说明： 1-扣虫管，2-储虫管，3-通气筛，4-发生器，5-挡板滑槽，6-固定螺钉，7-固定挡板，8-活动挡板，9-开闭按钮，10-按钮滑槽，11-固定挡板螺孔，12-活动挡板螺孔，13-螺帽，14-弹簧，15-胶垫，16-螺丝，17-外牙螺纹，18-筛孔盘，19-棉花。

具体实施方式：

下面结合附图和实施例对本发明作进一步的详细说明，但不作为对本发明的限制。

本发明的实施例：一种野外多功能昆虫扣集试管装置，所述野外多功能昆虫扣集试管装置由扣虫管1，储虫管2，通气筛3和发生器4连接组成，所述扣虫管1一端开口，扣虫管1的另一端与储虫管2的顶端，以及所述储虫管2的底端、通气筛3和发生器4之间均是通过螺纹连接，所述扣虫管1内设置有开闭挡板，所述储虫管2与发生器4连接处设置有通气筛3，所述通气筛3的两端设置有外牙螺纹17，中部设置有筛孔盘18，盘上有许多透气小筛孔，在发生器4内放置有棉花19。

所述开闭挡板由挡板滑槽5、固定螺钉6、固定挡板7、活动挡板8、开闭按钮9和按钮滑槽10连接组成，所述固定挡板7是设置在扣虫管1内且不能滑动的中空半圆形部件，所述固定挡板7与活动挡板8由固定螺钉6穿过固定挡板螺孔11和滑动挡板螺孔12实现固定连接的，能在开闭按钮9的外力作用下使活动挡板8沿挡板滑槽5设置的滑槽轨道内固定滑动，所述活动挡板8能滑入固定挡板7内与之重合。所述固定螺钉6包括螺帽13、弹簧14、胶垫15和螺丝16，所述螺丝16的丝杆上设置有弹簧14，在螺丝16上设置有胶垫15，在螺丝16的丝杆顶端设置有螺帽13。

所述固定挡板7为中空的上下半圆形塑料片，在固定挡板7上设置有固定挡板螺孔11。

所述活动挡板8为实心的半圆形塑料片，在活动挡板8上设置有活动挡板螺孔12。

所述固定挡板7和活动挡板8由固定螺钉6通过固定挡板螺孔11和活动挡板螺孔12相连接。

所述通气筛3的两端设置有外牙螺纹17，中部为筛孔盘18，盘上有许多小筛孔。

发生器4是硬性透明塑料材质制作，底部置放有棉花19。

扣虫管1在扣虫试管装置中起着扣虫和防止已捕昆虫逃逸的功能，其底部1/5处设置有一开闭挡板，固定螺钉6设置有弹簧14，使得螺钉内部有一定的上下张力，从而保证活动挡板8可在挡板滑槽5中水平滑动；挡板滑槽5是在扣虫管1内壁设置的一个圆形轨道，按钮滑槽10是在扣虫管1外壁设置的一个近半圆形的滑槽轨道，挡板滑槽5的轨距大于开关滑槽10；开关按钮9是三角状的塑料板，开关按钮9可在按钮滑槽10内水平左右滑动；活动挡板8可在挡板滑槽5中通过开关按钮9的驱使下左右滑动。

钢化玻璃材质的储虫管2主要是起储存昆虫标本的作用。

通气筛3的两端设置有外牙螺纹17，中部的筛孔盘18；其主要功能是将发生器4中的挥发性气体通过小筛孔散入到储虫管2内。

发生器4主要是存放挥发性液体或固体的装置；其内设置有棉花19，可吸附液态酒精。

本发明按下列步骤进行捕虫，步骤一，当开始昆虫扣集时，将开关按钮9从右向左水平滑动180度，活动挡板8水平滑向固定挡板7内，并与固定挡板7重合，开闭挡板打开（图5，图6），扣虫管1和储虫管2呈相通状态；步骤二，扣到昆虫后，用食指堵住扣虫管1管口并将昆虫抖入储虫管2内，再把开关按钮9从左向右水平滑动180度，活动挡板8从固定挡板7内滑出，以上两个半圆挡板形成一个闭合的圆，开闭挡板关闭，扣虫管1和储虫管2呈隔绝状态（图2,3,4）；步骤三，然后将发生器4从装置中拧下，向棉花19上加入适量的液态酒精后迅速拧回到扣虫试管装置中，待酒精气体挥发至储虫管2并与捕获的昆虫发生反应后（昆虫被麻醉），重复步骤一，二的操作，当储虫管2收集的昆虫达到一定数量后，可将储虫管2从扣虫试管装置中拧下，将昆虫标本移入集虫瓶中备用；如当管内的酒精气体量不足麻醉昆虫时，重复步骤三滴加即可。

综上所述，按以上步骤操作进行野外昆虫采集可大大提高采集效率。本发明装置的优点在于：1，扣虫试管装置中四个组成部分均是通过螺纹连接，方便各个部件拆卸和更换；2，扣虫管1中设置有开闭挡板，有效防止昆虫的再次逃逸；3，储虫管2采用钢化玻璃材质，既防摔，也可防止由于塑料材质产生静电而对小型昆虫外形完整性的损坏；4，通气筛3可将发生器4中的酒精气体通过筛孔盘18散发至储虫管2内，使管内昆虫与酒精气体发生反应而昏迷，降低昆虫的活跃程度，减少昆虫间因空间竞争打斗而造成的肢体破坏和残缺，与此同时经酒精熏制保存后的昆虫标本，其DNA不降解，利于开展分子相关实验；5，发生器4中置放有棉花19，有效防止液体酒精进入储虫管2内与昆虫发生粘黏、浸泡而产生昆虫外形变型和体色褪色现象，利于后期开展昆虫形态分类工作。
