本发明涉及一种应用于植物种植领域的植物种植机。

背景技术：

随着生活水平的不断提高，人们对自身的健康越来越关注，尤其是对每日食用的蔬菜的质量(例如绿色无污染、保鲜程度)有了更高的需求，因此越来越多的人利用植物种植机在室内种植或保鲜蔬菜等植物。

现有技术的植物种植机呈箱体结构，箱体的顶部设置有光照模组，底部设置有用于盛放水或营养液的种植槽，种植槽上方设置有用于种植植物的种植盖板，种植盖板上具有用于供植物插入水或营养液中的圆孔。

发明人在实现本发明的过程中，发现现有技术至少存在如下问题：现有技术的植物种植机完全靠箱体的侧壁来支撑，整个箱体呈封闭结构，不便于用户种植和摘取植物，并且封闭的箱体结构也不便于植物种植机的扩展。

技术实现要素：

本发明提供一种植物种植机，以便于用户种植和摘取植物，且便于植物种植机的扩展。

为达到上述目的，本发明提供了一种植物种植机，包括：立柱和上下间隔设置的多层种植层单元，所述多层种植层单元通过贯穿于中部的所述立柱支撑连接；所述多层种植层单元中任意相邻两层种植层单元中，位于上层的种植层单元包括设置在其下部的光照模组，位于下层的种植层单元包括设置在其上部的种植槽。

本发明提供的植物种植机，各种植层单元通过贯穿于中部的立柱支撑连接，使得四周形成开放空间，没有侧壁阻挡，便于用户种植和摘取植物。另外，种植层单元采用了上部为种植槽和下部为光照模组的一体化的单元模块结构，整体结构更加紧凑，并且便于扩展。

附图说明

图1为本发明提供的植物种植机一个实施例的结构示意图；

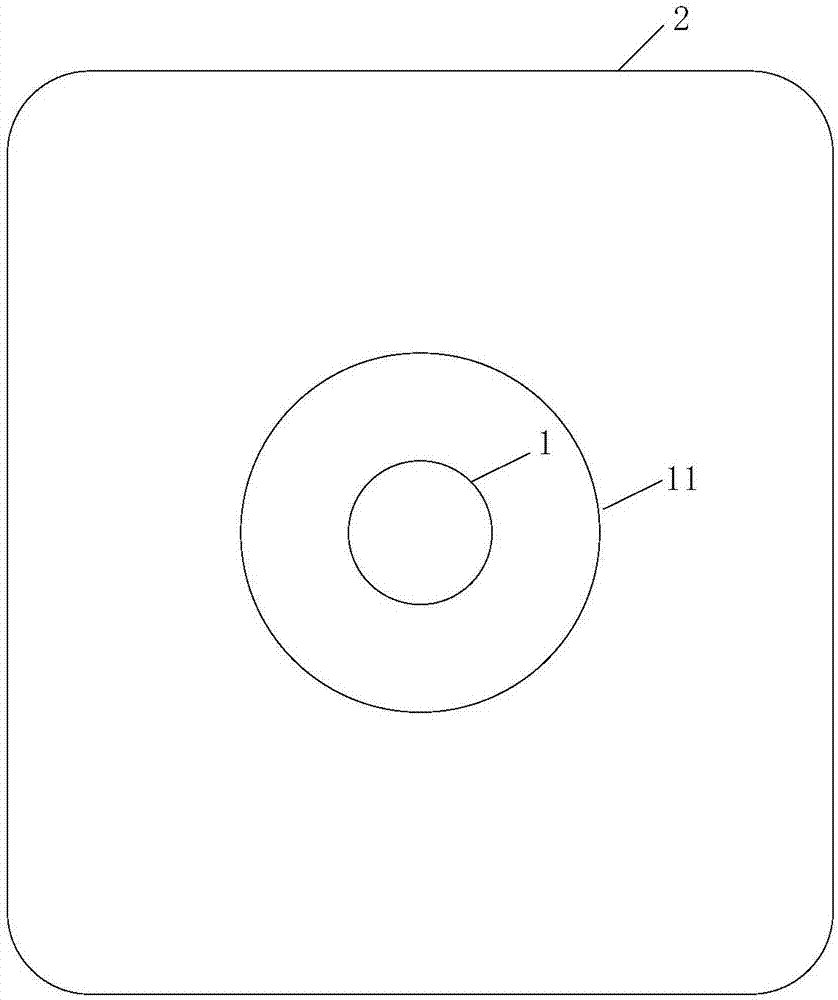

图2为立柱通过圆盘与各层种植层单元支撑连接的仰视图；

图3为立柱通过十字交叉杆与各层种植层单元支撑连接的仰视图；

图4为本发明提供的植物种植机又一个实施例的结构示意图；

图5为图4所示的植物种植机的立体图；

图6为本发明提供的植物种植机又一个实施例的结构示意图；

图7为本发明提供的植物种植机又一个实施例的结构示意图。

附图标记说明：

1-立柱、11-圆盘、12-十字交叉杆、2-种植层单元、21-光照模组、22-种植槽、23-限水位出水口、24-排水口、3-储水槽、4-水泵、5-上水管、6-下水管、7-水位探测器、8-电源模块、9-电源线、10-控制模块。

具体实施方式

下面结合附图对本发明实施例的植物种植机进行详细描述。

实施例一

图1为本发明提供的植物种植机一个实施例的结构示意图。如图1所示，该植物种植机包括：立柱1和上下间隔设置的多层种植层单元2，多层种植层单元2通过贯穿于中部的立柱1支撑连接。在多层种植层单元2中任意相邻两层种植层单元2中，位于上层的种植层单元2至少包括设置在其下部的光照模组21，位于下层的种植层单元2至少包括设置在其上部的种植槽22。

具体的，本发明实施例的植物种植机整体上呈图1所示的树形结构，中间为立柱1，上下间隔设置有多层种植层单元2，具体层数可为2层(如图1所示)、3层、4层、5层(可参见下一实施例中的图4)……，且层与层之间多为上下平行设置，多层种植层单元2通过贯穿于中部的立柱1支撑连接，即立柱1起到支撑、平衡各层种植层单元2的作用。

进一步地，立柱1与各层种植层单元2之间的支撑连接方式可以有多种，例如图2所示的通过圆盘11与各层种植层单元2进行支撑连接，具体的，立柱1上固定设置有圆盘11，立柱1穿过种植层单元2后，光照模组21的底面便承载到这个圆盘11上，光照模组21中与圆盘对应的部分无需设置灯板。此种方式，只需将立柱1穿过种植层单元2即可，安装简单。此处需要说明的是，本领域技术人员可以理解此种方式中的圆盘11可以为方盘等其他形状的支撑结构。考虑到美观性，圆盘11外可以设置有装饰罩。或者，例如图3所示的通过配套的十字交叉杆12与各层种植层单元2进行支撑连接，具体的，立柱1中上下贴合设置有两个沿水平方向(即垂直于立柱1的方向)的异面第通孔(位于两个水平面上，既不平行也不相交的两个通孔)，且这两个异面通孔互相垂直，形成两个用于供十字交叉杆12穿过的通道。对应的，种植层单元2的底部设置有供十字交叉杆12固定的凹槽。安装时，将十字交叉杆12的两个杆分别穿过立柱1上的两个异面通孔，将立柱1穿过种植层单元2后，光照模组21的底面便承载到这个十字交叉杆12上，为加强稳定性，还可以通过螺丝等将十字交叉杆12的端部固定连接在光照模组21的底面。此种方式，十字交叉杆12相比于图2中的圆盘11，几乎不额外占用光照模组21中的灯板的面积，且不影响上水管、下水管及电线的走线，且十字交叉杆12可拆卸，便于批量运输。考虑到美观性，十字交叉杆12外可以设置有装饰罩。

为方便搬运或满足用户的不同层数需求，立柱1可由多个可拆卸的立柱单元组成，多段可拆卸的立柱单元之间可采取螺纹连接、卡扣连接等多种连接方式。

在多层种植层单元2中任意相邻两层种植层单元2中，位于上层的种植层单元2至少包括设置在其下部的光照模组21，位于下层的种植层单元2至少包括设置在其上部的种植槽22，以实现上层种植层单元2中的光照模组21为下层种植层单元2中的种植槽22提供光照。下面以图1所示的具有2层种植层单元2的植物种植机为例进行说明，位于上层的种植层单元2即最顶层的种植层单元2至少包括设置在其下部的光照模组21，位于下层的种植层单元2即最底层的种植层单元2至少包括设置在其上部的种植槽22，最顶层种植层单元2中的光照模组21为最底层种植层单元2中的种植槽22提供光照。光照模组21具体可采用各种发光光源，例如led灯板，另外为避免对人眼睛的刺激，可以在灯板外面设置一层灯罩。

本发明实施例的植物种植机，各种植层单元通过贯穿于中部的立柱支撑连接，使得四周形成开放空间，没有侧壁阻挡，便于用户种植和摘取植物。另外，种植层单元采用了上部为种植槽和下部为光照模组的一体化的单元模块结构，整体结构更加紧凑，并且便于扩展。此外，从生产制造的角度来说，种植层单元的采用了种植槽和光照模组一体化设置的单元模块结构，植物种植机的主要功能部分都集中在了种植层单元，从而更加便于批量的设计、生产制造以及运输等，同时，采用中部的立柱支撑连接也便于将模块化的种植层单元进行组装以及灵活进行层数的扩展。

实施例二

图4为本发明提供的植物种植机又一个实施例的结构示意图，图5为图4所示的植物种植机的立体图。如图4、图5所示，本发明实施例提供的植物种植机，在上述实施例的基础上，种植层单元2的数量至少为三层，图4、图5中以5层为例，最顶层的种植层单元2至少包括设置在其下部的光照模组21，最底层的种植层单元2至少包括设置在其上部的种植槽22，中间层的种植层单元2包括设置在其上部的种植槽22和设置在其下部的光照模组21。

具体的，每层种植层单元2中的光照模组21为位于其下一层的种植层单元2中的种植槽22提供光照。

此处需要说明的是，最顶层的种植层单元2可以只包括设置在其下部的光照模组21，也可以如中间层的种植层单元2一样，还包括设置在其上部的种植槽22，只不过该多余的种植槽22在实际应用中不使用即可。作为一种可选的方式，也可以在最顶层的种植层单元2的种植槽22中种植，通过其他光源来获得光照，例如，太阳光或者室内的灯光等。当然，用户也可以根据需要，在最顶层的种植层单元2的上部有自己的特殊设计，此处不对此进行限制。

同理，最底层的种植层单元2可以只包括设置在其上部的种植槽22，也可以如中间层的种植层单元2一样，还包括设置在其下部的光照模组21，只不过该多余的光照模组21在实际应用中不使用即可。当然，用户也可以根据需要，在最底层的种植层单元2的下部有自己的特殊设计，此处不对此进行限制。

进一步的，如图5所示，在实际应用中，考虑到植物不同生长阶段所占用的空间大小不同，可以将最底层的种植层单元2中的种植槽作为育苗层，如图5所示，该层种植槽中的种植盖板上用于供植物插入水或营养液中的圆孔设置得更密集，以种植更多的处于育苗阶段的植物。育苗完成后，可将植物向上面的种植槽中进行转移，以使植物有足够的空间和光照生长。

本发明实施例的植物种植机，各种植层单元通过贯穿于中部的立柱支撑连接，使得四周形成开放空间，没有侧壁阻挡，便于用户种植和摘取植物。另外，种植层单元采用了上部为种植槽和下部为光照模组的一体化的单元模块结构，整体结构更加紧凑，并且便于扩展。

实施例三

图6为本发明提供的植物种植机又一个实施例的结构示意图。如图6所示，本发明实施例提供的植物种植机，在上述实施例的基础上，还可以包括给水系统，具体包括：设置于多层种植层单元2中最底层的种植层单元2下方，用于存储水或营养液的储水槽3。设置于储水槽3中的水泵4，以及与水泵4连接的上水管5。设置于种植层单元2中的种植槽22中的限水位出水口23，以及与限水位出水口23连接的下水管6(图中仅示出一层的示意性结构)。

具体的，上水管5可由水泵4一直延伸至最顶层的种植槽22(即当最顶层的种植层单元2中包括种植槽22时，上水管5一直延伸至最顶层的种植层单元2中的种植槽22，当最顶层的种植层单元2中不包括种植槽22时，上水管5一直延伸至次顶层的种植层单元2中的种植槽22中。上水时，开启水泵4，水泵4将储水槽3中的水或营养液经由上水管5输送至多层种植层单元2中最顶层的种植槽22中，上水管5的出水口可设置为水龙头式结构，使水或营养液流至最顶层的种植槽22中。

设置于种植层单元2中的种植槽22中的限水位出水口23用于：任意相邻两层种植层单元2中，当位于上层的种植层单元2中的种植槽22中的水或营养液的水位高于限水位出水口23时，经由限水位出水口23以及与其连接的下水管6流至位于下层的种植层单元2中的种植槽22中，最底层的种植槽22中的水或营养液的水位高于限水位出水口23时流至下方的储水槽3中。各层种植槽22之间依次通过限水位出水口23的作用，可实现整个植物种植机的上水过程(即给水过程)。

此处需要说明的是，本领域技术人员可以理解，限水位出水口23的高度应低于种植槽22侧壁的高度，防止水或营养液从种植槽22侧壁溢出。

进一步的，本发明实施例提供的植物种植机，在上述实施例的基础上，还可以包括排水系统，具体包括：设置于种植层单元2中的种植槽22底部的排水口24，排水口24与下水管6连接。

具体的，设置于种植槽22底部的排水口24用于：任意相邻两层种植层单元2中，当位于上层的种植层单元2中的种植槽22底部的排水口24打开时(不排水时，排水口24可以堵住)，该种植槽22中的水或营养液经由排水口24以及与其连接的下水管6流至位于下层的种植层单元2中的种植槽22中，可用于排空该位于上层的种植槽22中的水或营养液。各层种植槽22之间依次通过排水口24的作用，使得各层种植槽22中的水或营养液流至最底层的种植层单元2下方的储水槽3中，此时，上水管5的出水口可偏离最顶层的种植槽22对准外部，作为排水管使用，将储水槽3中的水或营养液排出至外部，实现整个植物种植机的排水过程。

进一步的，考虑到整个植物种植机的简洁美观，避免凌乱的走线，作为第一种可行实施方式，上水管5和/或下水管6可位于立柱1的四周，与立柱1一起贯穿于多层种植层单元2的中部设置，为进一步的美观，还可以在上水管5和/或下水管6外面设置一层装饰罩，避免暴露上水管5和/或下水管6。作为第二种可行实施方式，上水管5和/或下水管6可设置于立柱1的内部。

进一步的，为防止上水过程中水或营养液从种植槽22侧壁溢出，限水位出水口23、上水管5和水泵4在设置时需满足如下关系：单位时间内流经限水位出水口23的水或营养液的体积大于单位时间内流经上水管5的水或营养液的体积，即下水速度>上水速度。

进一步的，为防止排水过程中水或营养液从储水槽3的侧壁溢出，排水口24、上水管5和水泵4在设置时需满足如下关系：单位时间内流经上水管5的水或营养液的体积大于单位时间内流经排水口24的水或营养液的体积，即上水速度>排水速度。

进一步的，为方便连接，限水位出水口23、排水口24以及下水管6之间可通过三通结构进行连接。

进一步的，为避免储水槽3占用过多的空间，且避免上水时过于频繁地向储水槽3中注入水或营养液，储水槽3的储水容量可设置为种植槽22的储水容量的1-2倍，例如1.5倍。

进一步的，储水槽3中还可设置有水位探测器7，用于实时检测储水槽3中水或营养液的水位，起到限制水位的作用。

本发明实施例的植物种植机，各种植层单元通过贯穿于中部的立柱支撑连接，使得四周形成开放空间，没有侧壁阻挡，便于用户种植和摘取植物。另外，种植层单元采用了上部为种植槽和下部为光照模组的一体化的单元模块结构，整体结构更加紧凑，并且便于扩展。通过设置给、排水系统，实现了自动化上水及排水，节省了人力成本。

实施例四

图7为本发明提供的植物种植机又一个实施例的结构示意图。如图7所示，本发明实施例提供的植物种植机，在上述实施例的基础上，还可以包括供电系统，具体包括：设置于多层种植层单元2中最顶层的种植层单元2中的电源模块8，通过电源线9与各层种植层单元2中的光照模组21连接，用于为各层种植层单元2中的光照模组21提供工作电源。

具体的，电源模块8可与外部插座连接，用于将家庭用电从220伏转化为低压电，例如24伏，并通过多根电源线9为各层光照模组21提供工作电源。

进一步的，电源模块8还可以通过电源线9与给、排水系统中的水泵4、水位检测器7等其中的任意一个或多个需要供电的器件连接，为水泵4、水位检测器7等提供工作电源。

进一步的，本发明实施例提供的植物种植机，还可以包括：设置于多层种植层单元2中最顶层的种植层单元2中，与电源模块8连接的控制模块10，用于接通或断开电源模块8与水泵4和/或各层种植层单元2中的光照模组21之间的电连接。

进一步的，考虑到整个植物种植机的简洁美观，避免凌乱的走线，作为第一种可行实施方式，电源线8可位于立柱1的四周，与立柱1一起贯穿于多层种植层单元2的中部设置，为进一步的美观，还可以在电源线8外面设置一层装饰罩，避免暴露电源线8。作为第二种可行实施方式，电源线8可设置于立柱1的内部。

此处需要说明的是，本领域技术人员可以理解，各层种植层单元2中可以单独设置电池模块，为本层的光照模组21提供工作电源，节省电源线。另外，各层种植层单元2中还可以单独设置控制子模块，分别与本层中的电池模块以及最顶层的种植层单元2中的控制模块10连接，用于在控制模块10的控制下，接通或断开本层电池模块与本层种植层单元2中的光照模组21之间的电连接。各层控制子模块与控制模块10之间可以采用无线方式(例如蓝牙等)进行连接，以减少电源线的使用。

本发明实施例的植物种植机，各种植层单元通过贯穿于中部的立柱支撑连接，使得四周形成开放空间，没有侧壁阻挡，便于用户种植和摘取植物。另外，种植层单元采用了上部为种植槽和下部为光照模组的一体化的单元模块结构，整体结构更加紧凑，并且便于扩展。通过设置内部供电系统，可避免凌乱的走线，使得植物种植机更加简洁美观。

本领域普通技术人员可以理解：实现上述各方法实施例的全部或部分步骤可以通过程序指令相关的硬件来完成。前述的程序可以存储于一计算机可读取存储介质中。该程序在执行时，执行包括上述各方法实施例的步骤；而前述的存储介质包括：rom、ram、磁碟或者光盘等各种可以存储程序代码的介质。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
