水肥一体化灌溉装置的制作方法

本发明涉及灌溉农业机械设备技术领域，具体涉及一种水肥一体化灌溉装置。

背景技术：

为提高栝楼产量生产经营时在每个生长阶段都要使用各种各样的不同的肥料，传统的施肥方式往往是使用人工施肥比如使用有机肥、复合肥，采用穴施的方式，这种方式在大型农场里需要消耗大量的人力物力。实现水肥一体化技术是将施肥和灌溉融为一体的农业新技术，其优势在于充分利用现代农业的浇水灌溉设备，均匀、定时、定量浸润作物根系发育生长区域，使主根系土壤始终保持疏松和事宜的含水量。这样的施肥方式节约了劳动成本，提高了肥料的利用率，增产增收，提高生产效率。中国发明专利cn201510374065公开了一种水肥一体化灌溉装置，包括输水管和输水支管，输水支管连通肥料溶解装置，输水管连通肥液注入设备，肥料溶解装置通过肥液输送管道连通所述肥液注入设备，肥液注入设备的输出端连通灌溉管网，肥料溶解装置包括肥料溶解罐和与肥料溶解罐连通的缓冲罐，肥料溶解罐内设有搅拌装置，肥料溶解罐内设有第一滤网和第二滤网，肥料溶解罐通过肥液管道连通缓冲罐，肥料溶解罐的底部高于缓冲罐的顶部；肥料溶解罐上设有料渣收集装置，该装置肥料溶解速度快而且溶解效果好，肥液与水流的混合效果好，提高施肥效率及施肥质量，有效提高肥料利用率。然而该设备装置结构复杂，维修成本高，不便于大规模推广应用。

技术实现要素：

本发明的一个目的在于克服现有技术的不足，是提供一种水肥一体化灌溉装置，解决了现有水肥一体化灌溉装置中水和肥料比例难以控制，肥料溶解装置设备笨重、占地大、装置结构复杂、制作困难，维修成本高等问题。

为了实现上述目的，本发明涉及的水肥一体化灌溉装置包括药液混合箱、第一过滤器、混合装置、蓄水装置、第二过滤器和布水装置，第一药液混合箱通过第一过滤器与混合装置进液口管道连通，蓄水装置与混合装置进水口连通的管道上设置第二过滤器，混合装置出液口与布水装置管道连通。

本发明涉及的药液混合箱包括电动机、液体入口、药液混合箱壳体、搅拌桨、排污口、液体出口和肥料进口，固定设置在药液混合箱壳体顶部外侧的电动机通过输出轴与深入到药液混合箱壳体腔体内的搅拌桨固定连接，所述药液混合箱壳体上部一侧设置有液体入口，肥料进口设置在药液混合箱壳体顶部一侧，所述药液混合箱壳体底部一侧设置有排污口、药液混合箱壳体底部另一侧设置液体出口，将称量好的肥料从肥料进口倒入药液混合箱中，从液体入口将水泵入到药液混合箱内，电动机带动搅拌桨转动，使肥料和水混合均匀，然后通过液体出口排出，剩余混合液从排污口排出。

本发明涉及的混合装置包括第一水泵、第一流量控制阀、第二水泵、第二流量控制阀、控制器、肥液箱和高压泵；肥液箱一侧依次通过第一流量控制阀和第一水泵与第一过滤器连通，肥液箱另一侧与第二过滤器连通的管道上依次设置第二流量控制阀和第二水泵，控制器分别与第一流量控制阀和第二流量控制阀电信息连接通过控制流量大小调节肥液箱中肥料的浓度，肥液箱通过高压泵与布水装置连接将配置好的水肥混合液通过布水装置喷洒。

本发明与现有技术相比，具有以下优点：(1)混合装置快速准确地将肥料溶解，同时最大限度地增加混合装置中肥料原液的浓度，相比传统人工方式减少劳动力的使用；(2)第一、第二过滤器有效地将水中和肥料液中的固体颗粒物截留，避免对后续设备的损坏、以及管道的堵塞；(3)通过控制器有效地调节灌溉用水和肥料的配比，实现水肥一体化灌溉的自动化。

附图说明

图1是本发明水肥一体化灌溉装置结构示意图；

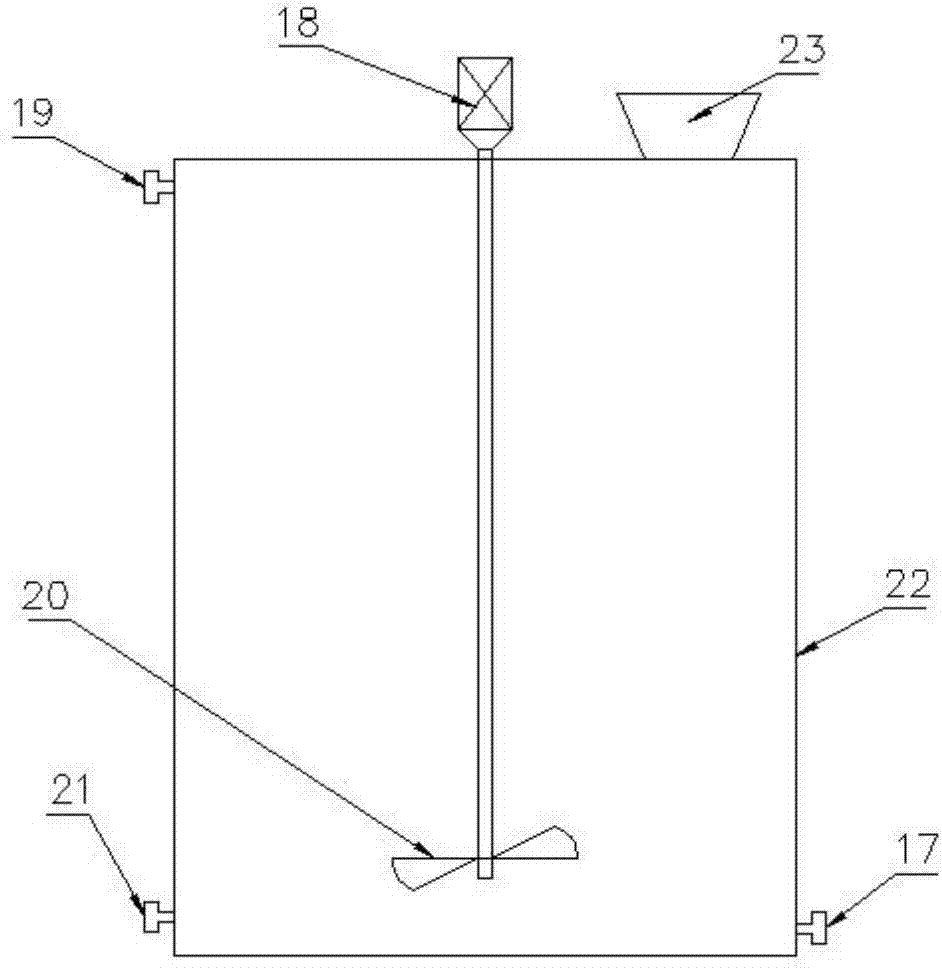

图2是本发明水肥一体化灌溉装置药液混合箱结构示意图；

图3是本发明水肥一体化灌溉装置混合装置结构示意图；

具体实施方式

以下将结合附图详细描述本发明的示例性实施例。附图是示意性的，未必按照比例绘制，且只是为了说明本发明的实施例而并不意图限制本发明的保护范围。在附图中，相同的附图标记表示相同或相似的部分。为了使本发明的技术方案更加清楚，本领域熟知的工艺步骤及器件结构在此省略。

实施例：

本实施例涉及的水肥一体化灌溉装置包括药液混合箱11、第一过滤器12、混合装置13、蓄水装置15、第二过滤器14和布水装置16，第一药液混合箱11通过第一过滤器12与混合装置13进液口管道连通，蓄水装置15与混合装置13进水口连通的管道上设置第二过滤器14，混合装置13出液口与布水装置16管道连通。

本实施例涉及的药液混合箱11包括电动机18、液体入口19、药液混合箱壳体22、搅拌桨20、排污口21、液体出口17和肥料进口23，固定设置在药液混合箱壳体22顶部外侧的电动机18通过输出轴与深入到药液混合箱壳体22腔体内的搅拌桨20固定连接，所述药液混合箱壳体22上部一侧设置有液体入口19，肥料进口23设置在药液混合箱壳体22顶部一侧，所述药液混合箱壳体22底部一侧设置有排污口21、药液混合箱壳体22底部另一侧设置液体出口17，将称量好的肥料从肥料进口23倒入药液混合箱11中，从液体入口19将水泵入到药液混合箱11内，电动机18带动搅拌桨20转动，使肥料和水混合均匀，然后通过液体出口17排出，剩余混合液从排污口21排出。

本实施例涉及的混合装置13包括第一水泵31、第一流量控制阀36、第二水泵34、第二流量控制阀33、控制器32、肥液箱35和高压泵37；肥液箱35一侧依次通过第一流量控制阀33和第一水泵31与第一过滤器12连通，肥液箱35另一侧与第二过滤器14连通的管道上依次设置第二流量控制阀33和第二水泵34，控制器32分别与第一流量控制阀36和第二流量控制阀33电信息连接通过控制流量大小调节肥液箱35中肥料的浓度，肥液箱35通过高压泵37与布水装置16连接将配置好的水肥混合液通过布水装置16喷洒。

以上内容仅仅是对本发明的结构所作的举例和说明，所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离发明的结构或者超越本权利要求书所定义的范围，均应属于本发明的保护范围。

技术特征：

技术总结
本发明公开了水肥一体化灌溉装置，属于灌溉农业机械设备技术领域，具体包括药液混合箱、第一过滤器、混合装置、蓄水装置、第二过滤器和布水装置，第一药液混合箱通过第一过滤器与混合装置进液口管道连通，蓄水装置与混合装置进水口连通的管道上设置第二过滤器，混合装置出液口与布水装置管道连通。该灌溉装置中混合装置快速准确地将肥料溶解，同时最大限度地增加混合装置中肥料原液的浓度，相比传统人工方式减少劳动力的使用；第一、第二过滤器有效地将水中和肥料液中的固体颗粒物截留，避免对后续设备的损坏、以及管道的堵塞；通过控制器有效地调节灌溉用水和肥料的配比，实现水肥一体化灌溉的自动化。

技术研发人员：宋丽花;李长宇
受保护的技术使用者：山东统一农业科技有限公司
技术研发日：2017.03.21
技术公布日：2017.07.18
