谷子玉米杂粮铺膜播种机的制作方法

本发明涉及农业机械（农具）领域，具体为一种谷子玉米杂粮铺膜播种机。

背景技术：

播种机以作物种子为播种对象的种植机械。用于某类或某种作物的播种机，常冠以作物种类名称，如谷物条播机、玉米穴播机等。对于农作物的播种，常见的方式有撒播、条播以及点播等。其中点播又称穴播，由于在播行上每隔一定距离开穴播种，所以点播既能播种株距，又有利于节省种子。播种后为了给种子保持空气湿度或保温增温，一般会对田地覆膜。针对上述耕种步骤，现有播种装置功能不能满足用户的需求，本人经过多年来的铺膜播种发现了一个最大的难题，就是无论任意一款铺膜播种设备，铺膜播种后下雨，地膜上的土发生板结，谷子、玉米等作物的种苗不能正常出土，出苗率低微，才能达到百分之三十至五十之间，还会经常发生种苗窜在地膜下面不能出土等难题。给用户带来的经济收益几乎够本，甚至连本都丢了。

另外，现有的耕种设备多为大型机械，主要是针对大片平坦地面进行播种，对于小片田地或山地等特殊地形并不适用。

技术实现要素：

本发明的目的是提供一种新型的铺膜播种机，适用谷子、玉米及杂粮等农作物的铺膜播种（不铺膜播种）。

本发明是采用如下技术方案实现的：

一种谷子玉米杂粮铺膜播种机，包括主机架，所述主机架前部安装平土器，所述主机架两侧对称安装圆盘开沟器，所述主机架上通过地轮轴安装地轮，所述地轮轴端部安装驱动链轮；所述驱动链轮上安装有偏心轴，所述主机架位于地轮上方安装肥料箱，所述肥料箱上安装下料轴，所述下料轴端部安装下料链轮；所述驱动链轮和下料链轮通过链条连接；所述主机架两侧对称安装地膜拉板，两根地膜拉板端部之间安装地膜轴，地膜轴上有方便调节地膜长短的顶芯、弹簧锁丝套；所述地膜拉板中部和主机架之间安装拉链；所述主机架上位于地膜轴后方并列安装两个进土滚筒，所述进土滚筒的外边缘圆周安装地膜压圈，所述进土滚筒内壁设有进土螺旋线；所述进土滚筒的前上方的主机架上安装敲击锤；所述敲击锤的传动杆和驱动链轮上的偏心轴通过拉杆（拉链）连接；所述进土滚筒外侧依次安装有回土盘i和回土盘ii；所述主机架后部通过耳座及窜杠ii并列安装有三个点播滚筒架；所述点播滚筒架上安装鸭嘴式点播滚筒；所述点播滚筒架后部安装镇压轮架，所述镇压轮架安装镇压轮；所述镇压轮上安装自动刮土板。

优选的，所述进土滚筒的外侧滚筒架和主机架之间安装拉杆i，所述拉杆i上安装弹簧i及螺母，进土滚筒前上方的主机架上安装有敲击锤与驱动链轮的偏心轴通过拉杆（拉链）连接，用于敲打振动进土滚筒。

优选的，所述主机架两侧对称安装行走拉板，所述行走拉板端部设有孔i；所述点播滚筒架后部设有立杆，位于两侧的立杆端部焊接有孔ii。

优选的，所述点播滚筒的前上方滚筒架上安装弹簧iii，所述弹簧iii端部安装用于敲打鸭嘴的振动敲击棒（敲击板）。

优选的，所述点播滚筒架前部安装滚筒压力调节轴，所述滚筒压力调节轴下端弯折段位于主机架横梁下，所述滚筒压力调节轴上端安装调节手轮及套装压力调节弹簧。

优选的，所述镇压轮架中部与立杆中部之间安装拉杆ii，所述拉杆ii上安装弹簧ii及螺母。

优选的，所述镇压轮架上安装有自动刮土板。

播种时，在拖拉机的动力牵引下，播种机也随之向前行走，前端的平土器（刮板）有效把地膜底面平整，两侧的圆盘开沟器开沟后下肥，地膜铺开，两侧的地膜压圈把地膜两边压在开好的沟内，回土盘i回土把地膜定型铺开，回土盘ii将一少部分土回入进土滚筒内，从两个进土滚筒中间将土旋出，供种三行谷子（杂粮）中间一行用土，进土滚筒上方的敲击锤通过驱动链轮上的偏心轴传动，敲打进土滚筒，确保进土滚筒的排土量顺利排出。鸭嘴式点播滚筒转动，其内取籽器将种子取上转动一圈后，点播鸭嘴刺透地膜转入土壤里，将所取的种子落入土壤穴口内，鸭嘴每转动经过一次振动棒（敲击棒、敲击板）时敲打一下鸭嘴，使鸭嘴不沾土，保持干净，能够正常作业。镇压轮镇压保墒，自动刮土板将镇压轮上的土刮去，保持镇压轮干净，播种后成型完美。当地硬鸭嘴很难刺透地膜和土壤时，可以调节滚筒压力调节轮增加滚筒压力，以致达到满意效果。

本播种机与同类播种机的区别是：先上土在地膜上，将地膜定型铺好后再播种，播种后下雨，不会发生种苗与穴口错位、地膜上的土板结等现象，播种后地膜和空地成平面状态，渗水性强，抗旱时间长，不受风的影响等特点。解决了用户多年来所担心的种苗窜入地膜下面，不能正常出土，地膜上的土板结等难题。本机在播种时，一行地膜播种三行或两行谷子、玉米、杂粮，以及行距、株距都方便调节，达到一机多用，再不用多套播种设备。省工省力，保证了种子的发芽率和出苗率，使播入的种子有效发芽出土，这样行数、株数满足了，同时也增加了产量，用户的经济效益随之提高。

附图说明

图1表示本发明的侧视图。

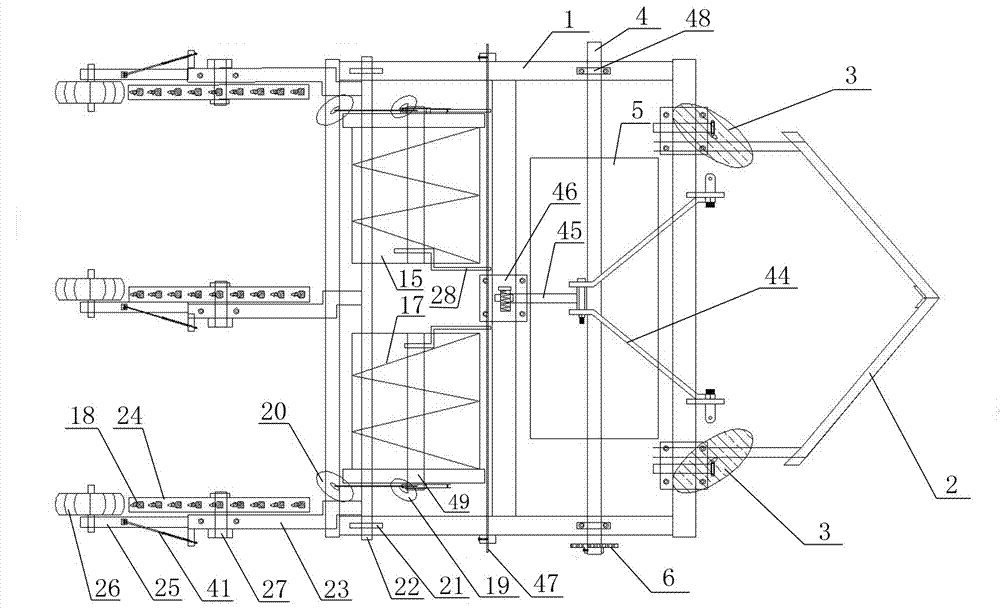

图2表示本发明的俯视图。

图中：1-主机架，2-平土器，3-圆盘开沟器，4-地轮轴，5-地轮，6-驱动链轮（及偏心轴），7-肥料箱，8-下料轴，9-下料链轮，10-链条，11-地膜拉杆，12-地膜顶芯，13-地膜轴，14-拉链，15-进土滚筒，16-地膜压圈，17-进土螺旋线，18-点播鸭嘴，19-回土盘i，20-回土盘ii，21-耳座，22窜杠ii，23-点播滚筒架，24-鸭嘴式点播滚筒，25-镇压轮架，26-镇压轮，27-点播滚筒轴，28-滚筒轴架，29-拉杆i，30-弹簧i，31-行走拉板，32-孔i，33-立杆，34-孔ii，35-横杆，36-弹簧ii，37-振动敲击棒（敲击板），38-滚筒压力调节轴，39-调节手轮，40-压力调节弹簧，41-拉杆ii，42-弹簧ii，43-自动刮土板，44-牵引架，45-主杆，46-固定板，47-窜杠i，48-轴承座，49-进土滚筒轴，50-偏心轴，51-敲击锤。

具体实施方式

下面结合附图对本发明的具体实施例进行详细说明。

一种谷子玉米杂粮铺膜播种机，如图1、2所示，包括主机架1，所在主机架1上安装牵引架44，用于与拖拉机连接，所述牵引架44通过主杆45与位于主机架1中部的固定板46铰接。所述主机架1前部安装平土器2，用于将地面整平。所述主机架1两侧对称安装圆盘开沟器3，开两道铺地膜的沟。所述主机架1上通过地轮轴4安装地轮5，用于压实地面、播种行走。所述地轮轴4端部安装驱动链轮6，用于驱动下料轴转动下肥料。所述主机架4位于地轮5上方安装肥料箱7，所述肥料箱7上安装下料轴8，所述下料轴8端部安装下料链轮9；所述驱动链轮6和下料链轮9通过链条10连接，带动下料轴转动下料。

如图1所示，所述主机架1两侧对称安装地膜拉杆11，两根地膜拉杆11端部之间安装地膜轴13，所述地膜轴13两端安装地膜顶芯12，二者之间安装地膜。所述地膜拉杆11中部和主机架1之间安装拉链14。

如图1所示，所述主机架1上位于地膜轴13后方并列安装两个进土滚筒15（通过窜杠i47及滚筒轴架28安装进土滚筒轴49，如图2所示），所述进土滚筒15的外边缘圆周安装地膜压圈16，所述进土滚筒15内壁设有进土螺旋线17（如图2所示），将进土由进土滚筒的内侧流出。所述进土滚筒15外侧通过回土盘机架依次安装有回土盘i19和回土盘ii20。地膜铺开后，两侧的地膜压圈把地膜两边压入开好的沟内，两侧的回土盘i回土把地膜定型铺开，之后两侧的回土盘ii将少部分土刮入各自的进土滚筒内，在进土螺旋线的作用下，从两个进土滚筒中间旋出，铺在地膜的中间行，供播种三行谷子（杂粮）中间一行用土。

如图1所示，所述进土滚筒15的外侧滚筒轴架28和主机架1之间安装拉杆i29，所述拉杆i29上安装弹簧i30及螺母，通过旋拧螺母通过拉杆i微调进土滚筒的位置。

如图1所示，所述主机架1后部通过耳座21及窜杠ii22并列安装有三个点播滚筒架23，所述点播滚筒架23上安装鸭嘴式点播滚筒24，所述点播滚筒架3后部安装镇压轮架25，所述镇压轮架25安装镇压轮26。点播滚筒转动，其内取籽器将种子取上转动一圈后，点播鸭嘴刺透地膜转入土壤里，将所取的种子落入土壤穴口内。所述点播滚筒架23前部安装滚筒压力调节轴38，所述滚筒压力调节轴38下端弯折段位于主机架1横梁下，所述滚筒压力调节轴38上端安装调节手轮39及套装压力调节弹簧40。如果地面太硬，点播鸭嘴很难刺透地膜和土壤时，可以旋拧调节手轮，挤压压力调节弹簧，增加点播滚筒压力，以致达到满意效果；另外，滚筒压力调节轴的弯折段也可以限制点播滚筒架的运动（点播滚筒架沿窜杠ii转动）。

如图1所示，所述主机架1两侧对称安装行走拉板31，所述行走拉板31端部设有孔i32；所述点播滚筒架23后部设有立杆33，位于两侧的立杆33端部焊接有孔ii34。当进行托运或播种行走时，将所有点播滚筒架沿窜杠ii旋转后，立杆端端的孔ii与行走拉板31孔i重合后穿插通杠（轴)，缩短了播种机的长度，方便行走或运输。

如图1所示，所述点播滚筒架23通过横杆35安装弹簧iii36，所述弹簧iii36端部安装用于敲打鸭嘴的振动敲击棒（敲击板）37。播种时，点播鸭嘴18每经过一次敲击振动棒37时，敲打一下鸭嘴，使鸭嘴不沾土、保持干净，能够正常作业。

如图1所示，所述镇压轮架25中部与立杆33中部之间安装拉杆ii41，所述拉杆ii41上安装弹簧ii42及螺母；通过旋拧螺母，通过弹簧ii调节镇压轮的压力。所述镇压轮架25上安装自动刮土板43。镇压轮镇压保墒，自动刮土板将镇压轮上的土刮去，保持镇压轮干净，播种后成型完美。

所述驱动链轮6上安装偏心轴50，所述偏心轴通过传动杆机构驱动位于进土滚筒15上方的敲击锤51上下运动，保证进入滚筒内的土顺利排出，供中间行用土。

本播种机结构紧凑，操作方便，是一款多功能铺膜播种机。本机在播种前后不受风雨影响，也就是说铺膜播种后，不怕雨撇、能够保墒，膜上的土不板结，在种子正常的情况下保证了出苗率。无论旱时、涝时，不用担心苗子不能正常出土的难题，能够将播入的种子有效发芽出土。一行地膜，两行玉米或者三行谷子（杂粮），达到了一机多用，这样行数、珠数增加了，产量也就增加了。解决了传统铺膜播种后雨撇，苗子不能正常出土，还得人工抠地膜掏苗，即使把不能出土的苗子掏出来也不能正常生长，又细又黄。但是，本机在近几年的播种后发现，不用抠膜掏苗，省工省力，在播种时镇压轮镇压后，形成了下弧形，这样就是在早晨地膜上稍微有点露水就会流入穴播口内，与同类播种机比较，能够在播种后种苗出土提前5-7天，使种苗从穴口直接出土，不会发生种苗窜入地膜下面，地膜穴口和种子不相符（错位）或是雨撇、苗子不能正常出土等难题，能够使种子有效发芽出土。

以上仅为本发明的具体实施例，但并不局限于此。任何以本发明为基础解决基本相同的技术问题，或实现基本相同的技术效果，所作出地简单变化、等同替换或者修饰等，均属于本发明的保护范围内。
