一种防雪防冰雹的大棚的制作方法

本发明涉及农业领域，具体为一种防雪防冰雹的大棚。

背景技术：

随着高分子聚合物－聚氯乙烯、聚乙烯的产生，塑料薄膜广泛应用于农业。日本及欧美国家于50年代初期应用温室薄膜覆盖温床获得成功，随后又覆盖小棚及温室也获得良好效果。我国于1955年秋引进聚氯乙烯农用薄膜，首先在北京用于小棚覆盖蔬菜，获得了早熟增产的效果。大棚原是蔬菜生产的专用设备，随着生产的发展大棚的应用越加广泛。当前大棚已用于盆花及切花栽培；果树生产用于栽培葡萄、草莓、西瓜、甜瓜、桃及柑桔等；林业生产用于林木育苗、观赏树木的培养等；养殖业用于养蚕、养鸡、养牛、养猪、鱼及鱼苗等。

现有的农业大棚均是单层膜结构，单层膜具有良好的透光性，但是单层膜较为脆弱，在我国冬季常发生冰雹或者大雪天气，冰雹会直接破坏大棚，而大雪堆积在大棚上回导致大棚被压垮，常用的方式是人工巡逻除雪，劳动量十分大。

因此需要一种能够应对灾害天气，而不影响作物生长的大棚。

技术实现要素：

为解决上述问题，本发明提供如下技术方案：

一种防雪防冰雹的大棚，包括集水槽、水泵、喷淋管、拱形支架、内层膜、LED照明灯、外层膜、挂钩、带状气囊、篦子板、压力阀、充气嘴、供气主管、进气支管、堵头和气泵，所述外层膜、带状气囊和内层膜构成大棚膜本体，外层膜、带状气囊和内层膜均为聚氯乙烯材质，内层膜的外表面通过轨迹热压合工艺连接多条沿着大棚膜本体铺设的带状气囊，外层膜通过热压合工艺连接在带状气囊的外部，所述带状气囊的一端通过热压合或者胶水粘合的方式密封，而带状气囊的另一端均通过胶水粘合充气嘴，所述充气嘴均连接在供气主管表面的安装位上，供气主管的两端通过胶水密封粘合堵头，所述供气主管的表面通孔还密封安装有压力阀和进气支管，其中进气支管通过管道连接气泵，所述大棚膜本体的底部设置有多个拱形支架，拱形支架的两端预埋在土地中，大棚膜本体的两侧开设有集水槽，集水槽的顶部安装篦子板，所述拱形支架的表面焊接有多个挂钩，挂钩固定连接LED照明灯和喷淋管，喷淋管位于LED照明灯的下方。

优选的，所述供气主管为软管。

优选的，所述进气支管处设有防止气体外泄的单向阀，需要放气时通过针状物挤压内部阀芯即可放气。

优选的，所述集水槽可以连通江河湖泊，以实现集水的排放。

优选的，所述喷淋管的输入端通过管道连接水泵的输出端，喷淋管的喷头竖直向下，水泵的输入端通过管道连接集水槽。

优选的，所述水泵的输入端设有滤网，避免固体物进入喷淋管发生堵塞现象。

优选的，所述大棚膜本体的两端连接有门帘，实现密封。

与现有技术相比，本发明的有益效果是：

在进行大棚膜本体生产的过程中，利用外层膜和内层膜将带状气囊9固定设置在两者之间，形成一种复合大棚膜，同时配合内部设置的LED照明灯配合照明，实现作物温室大棚的建设，使得冬日作物能够生长；

本发明在冬日具有雨雪、冰雹等天气，通过带状气囊的充气能够形成双层保温膜结构，同时带状气囊具有一定的缓冲作用，能够减缓冰雹的冲击，而在大雪天气，通过气泵控制带状气囊集中的收方，从而产生震动，使得积雪统一滑落，避免积雪堆积过量导致的大棚坍塌问题。

本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为防雪防冰雹的大棚的结构示意图；

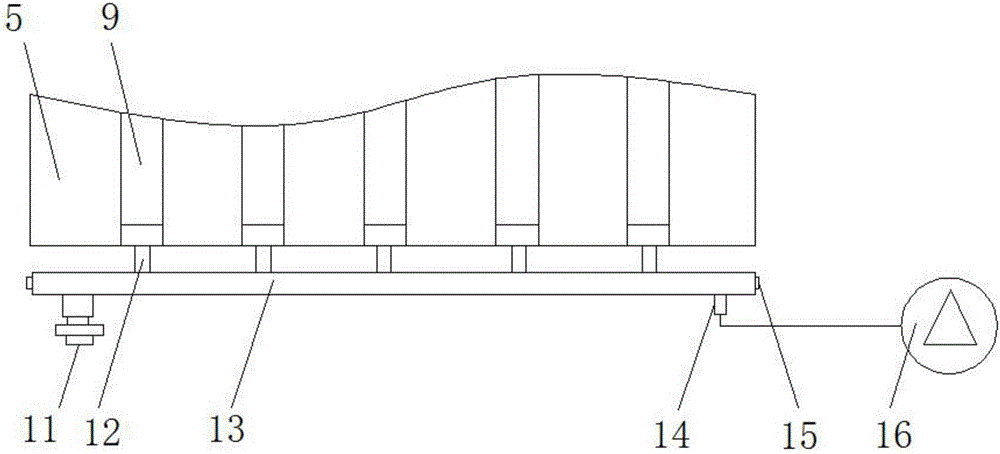

图2为带状气囊与气泵连接的结构示意图。

图中：集水槽1、水泵2、喷淋管3、拱形支架4、内层膜5、LED照明灯6、外层膜7、挂钩8、带状气囊9、篦子板10、压力阀11、充气嘴12、供气主管13、进气支管14、堵头15、气泵16、滤网17。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种防雪防冰雹的大棚，包括集水槽1、水泵2、喷淋管3、拱形支架4、内层膜5、LED照明灯6、外层膜7、挂钩8、带状气囊9、篦子板10、压力阀11、充气嘴12、供气主管13、进气支管14、堵头15、气泵16和滤网17，所述外层膜7、带状气囊9和内层膜5构成大棚膜本体，外层膜7、带状气囊9和内层膜5均为聚氯乙烯材质，内层膜5的外表面通过轨迹热压合工艺连接多条沿着大棚膜本体铺设的带状气囊9，外层膜7通过热压合工艺连接在带状气囊9的外部，所述带状气囊9的一端通过热压合或者胶水粘合的方式密封，而带状气囊9的另一端均通过胶水粘合充气嘴12，用于内部膨胀充气，实现双层保温结构，同时带状气囊9膨胀后具有弹性，能够缓冲冲击，也可以利用带状气囊9充放气形成的形变使得表面堆积的积雪滑落，防止大雪堆积压垮整个大棚膜本体。

所述充气嘴12均连接在供气主管13表面的安装位上，且供气主管13为软管，以便于与大棚膜本体弯曲成一致的弧形，方便一根管道实现供气，供气主管13的两端通过胶水密封粘合堵头15，所述供气主管13的表面通孔还密封安装有压力阀11和进气支管14，进气支管14处设有防止气体外泄的单向阀，需要放气时通过针状物挤压内部阀芯即可放气(类似汽车轮胎上的气嘴)，其中进气支管14通过管道连接气泵16，通过气泵16的注入气体实现带状气囊充气，而压力阀11能够很好的保护带状气囊，防止被冲炸。

所述大棚膜本体的底部设置有多个拱形支架4，拱形支架4的两端预埋在土地中，从而起到支撑的作用，同时大棚膜本体的两侧开设有集水槽1，集水槽1的顶部安装篦子板10，利用集水槽1收集大棚膜本体上滑落下的积雪和冰雹，避免积雪和冰雹落下后堆积在底部，然后融化后的水渗漏到内部，也避免大量堆积冰雪在冬日反复结冰损坏大棚膜本体，所述集水槽1可以连通江河湖泊，以实现集水的排放。

所述拱形支架4的表面焊接有多个挂钩8，挂钩8固定连接LED照明灯6和喷淋管3，LED照明灯6可以为作物补充光照，喷淋管3位于LED照明灯6的下方，以便于喷洒灌溉时不影响线路，其中喷淋管3的输入端通过管道连接水泵2的输出端，喷淋管3的喷头竖直向下，以便于直接灌溉作物，水泵2的输入端通过管道连接集水槽1，实现灌溉，其中水泵2的输入端设有滤网，避免固体物进入喷淋管3发生堵塞现象。

所述大棚膜本体的两端连接有门帘，实现密封。

本发明的工作原理：

在进行大棚膜本体生产的过程中，利用外层膜7和内层膜5将带状气囊9固定设置在两者之间，形成一种复合大棚膜，同时配合内部设置的LED照明灯配合照明，实现作物温室大棚的建设，使得冬日作物能够生长，同时在冬日具有雨雪、冰雹等天气，通过带状气囊9的充气能够形成双层保温膜结构，同时带状气囊具有一定的缓冲作用，能够减缓冰雹的冲击，而在大雪天气，通过气泵控制带状气囊集中的收方，从而产生震动，使得积雪统一滑落，避免积雪堆积过量导致的大棚坍塌问题。

尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
