一种用于食草动物加紧草料的装置的制作方法

本发明涉及草料夹取领域，特别是一种用于食草动物加紧草料的装置。

背景技术：

对于动物来说，有的喜欢吃草，有的喜欢吃肉，因此对于不同的动物，喂养的方式是不同的。对于吃草的动物来说，夏天能够吃到美味的鲜草，是需要饲养的人员将动物放在草场内的，如果饲养人员临时有事情，或者天气不好就不能放牧了，就需要在家中喂养，人们将割好的草放置在食料槽中，一会新鲜的草就被弄脏了，牲畜就不愿意吃了，通常是将一把草夹在圈墙上，很容易被牲畜拽下来，拖拽在地上，也会被弄脏，人们在清理的时候也比较麻烦，人们如果没有及时的观察到就容易使得牲畜吃不饱，导致牲畜不能正常的生长，因此为了解决这些问题，设计一种加紧草料装置是很有必要的。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种用于食草动物加紧草料的装置。

实现上述目的本发明的技术方案为，一种用于食草动物加紧草料的装置，包括矩形支撑板,所述矩形支撑板上表面中心处开有一号圆形凹槽，所述一号圆形凹槽内嵌装有一号转动轴承，所述一号转动轴承内设有一号转动圆杆,所述一号转动圆杆上套装有转动固定盘，所述转动固定盘上方设有固定圆筒，所述固定圆筒与转动固定盘之间设有固定机构，所述固定圆筒内设有加紧机构，所述矩形支撑板下表面设有悬挂机构，所述矩形支撑板侧表面上设有防雨遮挡机构，所述加紧机构由开在固定圆筒上表面中心处的一号圆形开口、固定连接在固定圆筒内下表面中心处且与固定圆筒相匹配的圆形基座、固定连接在圆形基座上表面中心处的一号螺杆、套装在一号螺杆上的转动承载筒、固定连接在固定圆筒内侧表面上的多个固定圆环、嵌装在转动承载筒上表面边缘处的弹性紧固带b、开在转动承载筒侧表面上的多个弧形开口、嵌装在每个弧形开口内的折形按动杆、套装在每个折形按动杆一端且位于转动承载筒内的紧固叉、开在转动承载筒侧表面上且与多个折形按动杆相匹配的多个扣紧凹槽、铰链连接在固定圆筒侧表面中心处的多个弹性圆环固定带a共同构成。

所述悬挂机构由开在矩形支撑板下表面边缘处的两组一号条形凹槽、设置在每个一号条形凹槽内的支撑圆杆、套装在每个支撑圆杆上的一组转动圆环、嵌装在每个转动圆环上的水平杆、套装在每组水平杆上的弧形弹性带、固定连接在矩形支撑板下表面且位于两组一号条形凹槽内侧的多个弹簧防水夹手、设置在每个弹簧防水夹手内侧表面上的防滑垫片共同构成。

所述固定机构由开在转动固定盘侧表面上的多个一号螺纹孔、设置在每个一号螺纹孔内的紧定螺钉、开在转动固定盘上表面且与每个一号螺纹孔内部相搭接的一号条形开口、设置在每个一号条形开口内且与所对应紧定螺钉相连接的条形固定板、固定连接在每个条形固定板侧表面四分之一处的水平圆柱、开在固定圆筒侧表面上且与多个水平圆柱相匹配的多个固定圆孔a共同构成。

所述防雨遮挡机构开在矩形支撑板侧表面上的两组条形通槽、设置在每个条形通槽内的条形固定板、固定连接在每个条形固定板侧表面上的一组支撑杆、铰链连接在每个支撑杆侧表面上的摆动臂、铰链连接在每一组摆动臂上的条形遮挡板、套装在两组条形遮挡板上的弹性防护套共同构成。

所述多个弧形开口的数量为4-7个，所述多个弧形开口位于同一圆周上。

所述多个固定圆环的数量为2-4个，所述每个固定圆环的厚度均不同。

所述条形遮挡板的长度长于固定圆筒的长度。

所述多个弹性圆环固定带a的数量为3-5个，所述多个弹性圆环固定带a位于同一圆周上。

所述弹性圆环固定带a为尼龙带，所固定圆筒和转动承载筒的材质均为硬质塑料。

所述转动固定盘的直径大于固定圆筒的直径。

利用本发明的技术方案制作的一种用于食草动物加紧草料的装

置，一种操作比较方便，使用效果比较好，夹取可靠，便于人们清理，减轻劳动强度，减少浪费，固定牢靠的装置。

附图说明

图1是本发明所述一种用于食草动物加紧草料的装置的结构示意图；

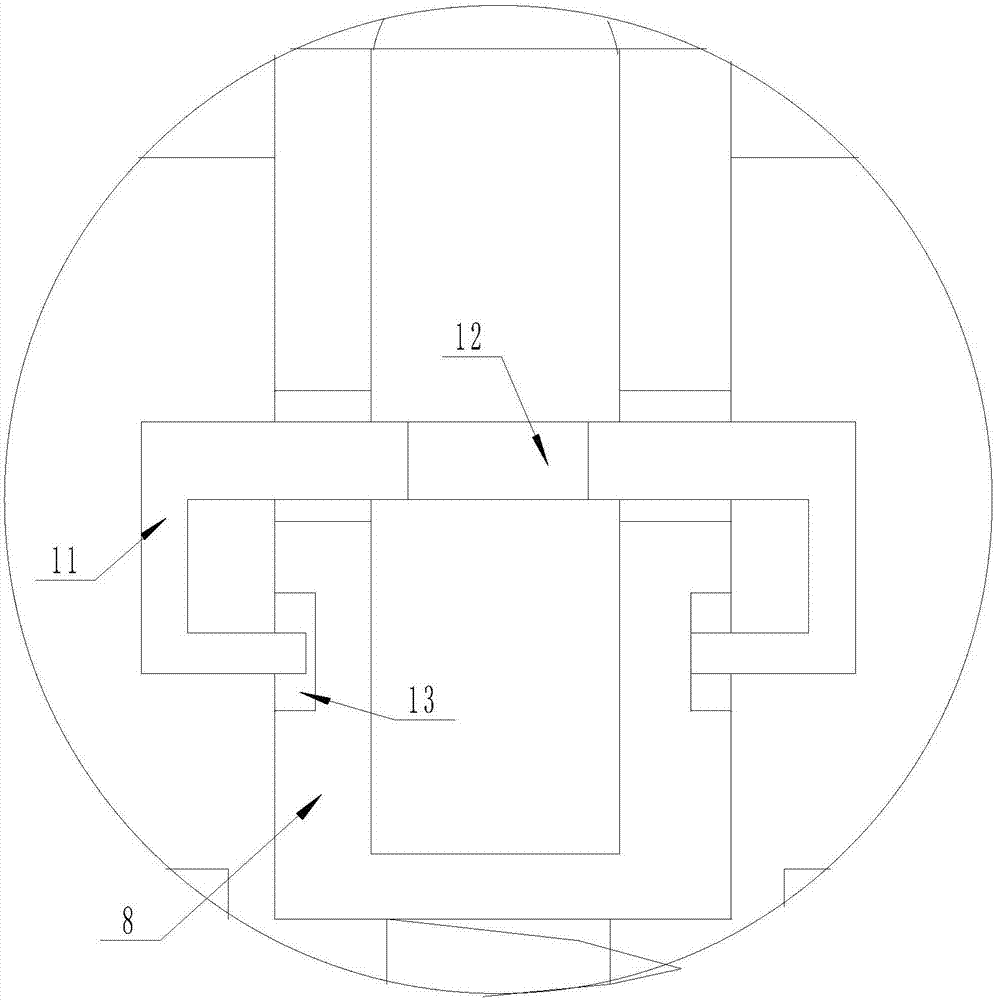

图2是本发明所述一种用于食草动物加紧草料的装置的局部放大图；

图3是本发明所述固定机构的局部放大图；

图4是本发明所述一种用于食草动物加紧草料的装置的仰视图；

图5是本发明所述一种用于食草动物加紧草料的装置的俯视图；

图中，1、矩形支撑板；2、一号转动轴承；3、一号转动圆杆；4、转动固定盘；5、固定圆筒；6、圆形基座；7、一号螺杆；8、转动承载筒；9、固定圆环；10、弹性紧固带b；11、折形按动杆；12、紧固叉；13、扣紧凹槽；14、弹性圆环固定带；15、支撑圆杆；16、转动圆环；17、水平杆；18、弧形弹性带；19、弹簧防水夹手；20、防滑垫片；22、紧定螺钉；23、条形固定板；24、水平圆柱；25、支撑杆；26、摆动臂；27、条形遮挡板；28、弹性防护套。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-5所示，一种用于食草动物加紧草料的装置，包括矩形支撑板(1),所述矩形支撑板(1)上表面中心处开有一号圆形凹槽，所述一号圆形凹槽内嵌装有一号转动轴承(2)，所述一号转动轴承(2)内设有一号转动圆杆(3),所述一号转动圆杆(3)上套装有转动固定盘(4)，所述转动固定盘(4)上方设有固定圆筒(5)，所述固定圆筒(5)与转动固定盘(4)之间设有固定机构，所述固定圆筒(5)内设有加紧机构，所述矩形支撑板(1)下表面设有悬挂机构，所述矩形支撑板(1)侧表面上设有防雨遮挡机构，所述加紧机构由开在固定圆筒(5)上表面中心处的一号圆形开口、固定连接在固定圆筒(5)内下表面中心处且与固定圆筒(5)相匹配的圆形基座(6)、固定连接在圆形基座(6)上表面中心处的一号螺杆(7)、套装在一号螺杆(7)上的转动承载筒(8)、固定连接在固定圆筒(5)内侧表面上的多个固定圆环(9)、嵌装在转动承载筒(8)上表面边缘处的弹性紧固带b(10)、开在转动承载筒(8)侧表面上的多个弧形开口、嵌装在每个弧形开口内的折形按动杆(11)、套装在每个折形按动杆(11)一端且位于转动承载筒(8)内的紧固叉(12)、开在转动承载筒(8)侧表面上且与多个折形按动杆(11)相匹配的多个扣紧凹槽(13)、铰链连接在固定圆筒(5)侧表面中心处的多个弹性圆环固定带a(14)共同构成；所述悬挂机构由开在矩形支撑板(1)下表面边缘处的两组一号条形凹槽、设置在每个一号条形凹槽内的支撑圆杆(15)、套装在每个支撑圆杆(15)上的一组转动圆环(16)、嵌装在每个转动圆环(16)上的水平杆(17)、套装在每组水平杆(17)上的弧形弹性带(18)、固定连接在矩形支撑板(1)下表面且位于两组一号条形凹槽内侧的多个弹簧防水夹手(19)、设置在每个弹簧防水夹手(19)内侧表面上的防滑垫片(20)共同构成；所述固定机构由开在转动固定盘(4)侧表面上的多个一号螺纹孔、设置在每个一号螺纹孔内的紧定螺钉(22)、开在转动固定盘(4)上表面且与每个一号螺纹孔内部相搭接的一号条形开口、设置在每个一号条形开口内且与所对应紧定螺钉(22)相连接的条形固定板(23)、固定连接在每个条形固定板(23)侧表面四分之一处的水平圆柱(24)、开在固定圆筒(5)侧表面上且与多个水平圆柱(24)相匹配的多个固定圆孔a共同构成；所述防雨遮挡机构开在矩形支撑板(1)侧表面上的两组条形通槽、设置在每个条形通槽内的条形固定板(23)、固定连接在每个条形固定板(23)侧表面上的一组支撑杆(25)、铰链连接在每个支撑杆(25)侧表面上的摆动臂(26)、铰链连接在每一组摆动臂(26)上的条形遮挡板(27)、套装在两组条形遮挡板(27)上的弹性防护套(28)共同构成；所述多个弧形开口的数量为4-7个，所述多个弧形开口位于同一圆周上；所述多个固定圆环(9)的数量为2-4个，所述每个固定圆环(9)的厚度均不同；所述条形遮挡板(27)的长度长于固定圆筒(5)的长度；所述多个弹性圆环固定带a(14)的数量为3-5个，所述多个弹性圆环固定带a(14)位于同一圆周上；所述弹性圆环固定带a(14)为尼龙带，所固定圆筒(5)和转动承载筒(8)的材质均为硬质塑料；所述转动固定盘(4)的直径大于固定圆筒(5)的直径。

本实施方案的特点为，固定圆筒内下表面中心的圆形基座上的一号螺杆可以更好的固定转动承载筒，固定圆筒上的固定圆环可以更好的进行固定，转动承载筒上表面边缘处的弹性紧固带b可以更好的进行伸缩固定，转动承载筒上的折形按动杆上的紧固叉可以更好的进行固定，转动承载筒侧表面上且与折形按动杆相匹配的扣紧凹槽可以使折形按动杆不胡乱移动，固定圆筒侧表面上的弹性圆环固定带a可以更好的进行伸缩固定，一种操作比较方便，使用效果比较好，夹取可靠，便于人们清理，减轻劳动强度，减少浪费，固定牢靠的装置。

在本实施方案中，固定圆筒内下表面中心的圆形基座上的一号螺杆可以更好的固定转动承载筒，固定圆筒上的固定圆环可以更好的进行固定，转动承载筒上表面边缘处的弹性紧固带b可以更好的进行伸缩固定，转动承载筒上的折形按动杆上的紧固叉可以更好的进行固定，转动承载筒侧表面上且与折形按动杆相匹配的扣紧凹槽可以使折形按动杆不胡乱移动，固定圆筒侧表面上的弹性圆环固定带a可以更好的进行伸缩固定，矩形支撑板下表面的一号条形凹槽内的支撑圆杆支撑转动圆环，转动圆环上的水平杆支撑弧形弹性带，矩形支撑板下表面的弹簧防水夹手可以更好的进行夹取，弹簧防水夹手内侧表面上的防滑垫片可以更好的起到防滑的作用，转动固定盘侧表面上的紧定螺钉更好的固定条形固定板，条形固定板上的水平圆柱可以更好的进行固定，矩形支撑板侧表面上的条形通槽内的条形固定板可以更好的固定支撑杆上的摆动臂，摆动臂上的条形遮挡板可以进行遮挡，条形遮挡板上的弹性防护套起到防护的作用，能更好的保护该装置。

实施例2：紧固叉可替换成紧固夹同样也能达到加紧的效果，其他结构与实施例1相同。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
