一种节能环保的农业灌溉装置的制作方法

本发明涉及农业种植技术领域，具体为一种节能环保的农业灌溉装置。

背景技术：

目前人们对不同植物品种采用不同的浇灌方式，如对于大面积的庄稼采用进水地面浇灌，对于树木采用提水单棵浇灌，草坪一般用水管喷洒浇灌，而园林的灌溉一般都是用管道水，用胶管将水引入园林中浇灌，对水资源造成很大浪费，且水流直接冲击作物以及土壤，非常容易造成作物损伤、土壤流失以及灌溉不均匀的情况，更严重的是，有时候能把幼苗的根冲出土壤造成幼苗死亡，造成灌溉效果不理想。目前，自然环境中的淡水资源越来越紧缺，有些地方过度使用地下水造成地壳下陷，所以市场上急需能够节约水资源的、灌溉效果好的灌溉装置，为此，我们提出了一种节能环保的农业灌溉装置来解决上述问题。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本发明提供了一种节能环保的农业灌溉装置，具备节能环保以及水资源利用率高的优点，解决了现有设备水资源浪费严重的问题。

(二)技术方案

为实现上述节能环保以及水资源利用率高的目的，本发明提供如下技术方案：一种节能环保的农业灌溉装置，包括水箱和蓄电池，所述水箱一侧的顶部开设有进水口，所述进水口的接口处固定连接有自来水管，所述水箱另一侧的底部开设有出水口，所述出水口的接口处固定连接有水泵的进口，所述水泵的出口固定连接有浇水器，所述浇水器的上表面固定安装有太阳能电池板，所述浇水器的底端固定连接有湿度传感器，所述太阳能电池板的输出端电连接有太阳能充电模块的输入端，所述蓄电池的输出端电连接太阳能放电模块的输入端，所述太阳能充电模块和太阳能放电模块为太阳能控制单元，所述太阳能放电模块的输入端电连接有单片机的输出端，所述单片机的输入端电连接有a/d转换器的输出端，所述a/d转换器的输入端电连接有信号放大器的输出端，所述信号放大器的输入端电连接有湿度传感器的输出端，所述单片机的输出端电连接有水泵开关的输入端，所述浇水器远离水泵的一端固定连接有连接口，所述浇水器通过连接口固定连接有输水管，所述输水管的上表面固定连接有分流管，所述分流管与输水管连通，所述分流管的内部固定安装有调节阀，所述调节阀的一端固定连接有贯穿并延伸至分流管外部的手柄，所述分流管远离输水管的一端固定连接有灌溉管，所述灌溉管的表面开设有喷孔，所述输水管的下表面固定连接有支管，所述支管的底端固定安装有稳流器，所述稳流器的输出端固定连接有渗透管，所述渗透管深入土壤的内部，所述渗透管的表面开设有出水微孔。

优选的，所述单片机的型号为80c51，所述单片机采用40引脚双列直插式dip、内有128个ram单元以及4k的rom、并有两个16位定时计数器、两个外中断、两个定时记数中断以及一个串行中断和4个8位并行输入口。

优选的，所述支管的数量至少为三个，所述支管等间距固定连接在输水管的下表面。

优选的，所述灌溉管的数量至少为两个，所述灌溉管等间距固定连接在输水管的上表面。

优选的，所述出水微孔的孔径为3-5毫米。

优选的，所述喷孔的孔径为10-20毫米。

(三)有益效果

与现有技术相比，本发明提供了一种节能环保的农业灌溉装置，具备以下有益效果：

1、该节能环保的农业灌溉装置，通过设置太阳能电池板，农业种植一般属于露天区域，太阳光的照射有利于对蔬菜的生长，同时太阳能电池板利用太阳光进行充电，为单片机的工作提供动力电源，在节约了电力资源的同时，保证了该节能环保的农业灌溉装置节能环保的效果。

2、该节能环保的农业灌溉装置，通过设置稳流器，稳流器对渗透管中的水流水压进行控制，保证了渗透管的使用寿命，同时也保证了渗透管的缓慢渗入效果，从而不会影响作物的生长，保证了该节能环保的农业灌溉装置的实用性。

3、该节能环保的农业灌溉装置，通过设置调节阀，调节阀调节分流管的进水流量，针对不同需水量的作物进行灌溉，从而保证了该节能环保的农业灌溉装置节水灌溉的效果。

4、该节能环保的农业灌溉装置，通过设置灌溉管，灌溉管上的喷孔可以对园林中的作物进行喷灌，增大了水分与作物的接触面积，提高了水资源的利用率。

5、该节能环保的农业灌溉装置，通过设置渗透管，渗透管深入土壤中，利用出水微孔对作物根部进行水分的渗入，大大提高了作物对水分的吸收效果，保证了作物的生长质量，从而提高了该节能环保的农业灌溉装置的实用性。

附图说明

图1为本发明结构示意图；

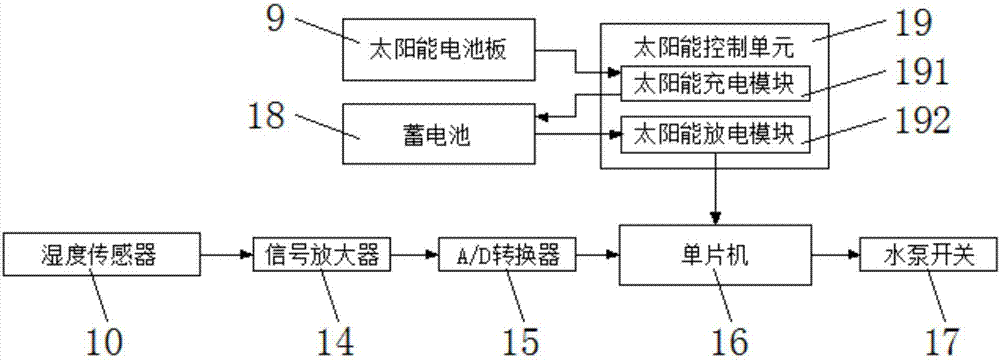

图2为本发明控制系统示意图。

图中：1水箱、2进水口、3自来水管、4输水管、5分流管、6出水口、7水泵、8浇水器、9太阳能电池板、10湿度传感器、11连接口、12调节阀、13手柄、14信号放大器、15a/d转换器、16单片机、17水泵开关、18蓄电池、19太阳能控制单元、191太阳能充电模块、192太阳能放电模块、20灌溉管、21喷孔、22支管、23稳流器、24土壤、25渗透管、26出水微孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种节能环保的农业灌溉装置，包括水箱(1)和蓄电池(18)，水箱(1)一侧的顶部开设有进水口(2)，进水口(2)的接口处固定连接有自来水管(3)，水箱(1)另一侧的底部开设有出水口(6)，出水口(6)的接口处固定连接有水泵(7)的进口，水泵(7)的出口固定连接有浇水器(8)，浇水器(8)的上表面固定安装有太阳能电池板(9)，通过设置太阳能电池板(9)，农业种植一般属于露天区域，太阳光的照射有利于对蔬菜的生长，同时太阳能电池板(9)利用太阳光进行充电，为单片机(16)的工作提供动力电源，在节约了电力资源的同时，保证了该节能环保的农业灌溉装置节能环保的效果，浇水器(8)的底端固定连接有湿度传感器(10)，太阳能电池板(9)的输出端电连接有太阳能充电模块(191)的输入端，蓄电池(18)的输出端电连接太阳能放电模块(192)的输入端，太阳能充电模块(191)和太阳能放电模块(192)为太阳能控制单元(19)，太阳能放电模块(192)的输入端电连接有单片机(16)的输出端，单片机(16)的型号为80c51，单片机(16)采用40引脚双列直插式dip、内有128个ram单元以及4k的rom、并有两个16位定时计数器、两个外中断、两个定时记数中断以及一个串行中断和4个8位并行输入口，单片机(16)的输入端电连接有a/d转换器(15)的输出端，a/d转换器(15)的输入端电连接有信号放大器(14)的输出端，信号放大器(14)的输入端电连接有湿度传感器(10)的输出端，单片机(16)的输出端电连接有水泵开关(17)的输入端，浇水器(8)远离水泵(7)的一端固定连接有连接口(11)，浇水器(8)通过连接口(11)固定连接有输水管(4)，输水管(4)的上表面固定连接有分流管(5)，分流管(5)与输水管(4)连通，分流管(5)的内部固定安装有调节阀(12)，通过设置调节阀(12)，调节阀(12)调节分流管(5)的进水流量，针对不同需水量的作物进行灌溉，从而保证了该节能环保的农业灌溉装置节水灌溉的效果，调节阀(12)的一端固定连接有贯穿并延伸至分流管(5)外部的手柄(13)，分流管(5)远离输水管(4)的一端固定连接有灌溉管(20)，灌溉管(20)的数量至少为两个，灌溉管(20)等间距固定连接在输水管(4)的上表面，灌溉管(20)的表面开设有喷孔(21)，喷孔(21)的孔径为10-20毫米，通过设置灌溉管(20)，灌溉管(20)上的喷孔(21)可以对园林中的作物进行喷灌，增大了水分与作物的接触面积，提高了水资源的利用率，输水管(4)的下表面固定连接有支管(22)，支管(22)的数量至少为三个，支管(22)等间距固定连接在输水管(4)的下表面，支管(22)的底端固定安装有稳流器(23)，通过设置稳流器(23)，稳流器(23)对渗透管(25)中的水流水压进行控制，保证了渗透管(25)的使用寿命，同时也保证了渗透管(25)的缓慢渗入效果，从而不会影响作物的生长，保证了该节能环保的农业灌溉装置的实用性，稳流器(23)的输出端固定连接有渗透管(25)，渗透管(25)深入土壤(24)的内部，渗透管(25)的表面开设有出水微孔(26)，出水微孔(26)的孔径为3-5毫米，通过设置渗透管(25)，渗透管(25)深入土壤(24)中，利用出水微孔(26)对作物根部进行水分的渗入，大大提高了作物对水分的吸收效果，保证了作物的生长质量，从而提高了该节能环保的农业灌溉装置的实用性。

该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

综上所述，该节能环保的农业灌溉装置，通过设置太阳能电池板(9)，农业种植一般属于露天区域，太阳光的照射有利于对蔬菜的生长，同时太阳能电池板(9)利用太阳光进行充电，为单片机(16)的工作提供动力电源，在节约了电力资源的同时，保证了该节能环保的农业灌溉装置节能环保的效果。

通过设置稳流器(23)，稳流器(23)对渗透管(25)中的水流水压进行控制，保证了渗透管(25)的使用寿命，同时也保证了渗透管(25)的缓慢渗入效果，从而不会影响作物的生长，保证了该节能环保的农业灌溉装置的实用性。

通过设置调节阀(12)，调节阀(12)调节分流管(5)的进水流量，针对不同需水量的作物进行灌溉，从而保证了该节能环保的农业灌溉装置节水灌溉的效果。

通过设置灌溉管(20)，灌溉管(20)上的喷孔(21)可以对园林中的作物进行喷灌，增大了水分与作物的接触面积，提高了水资源的利用率。

通过设置渗透管(25)，渗透管(25)深入土壤(24)中，利用出水微孔(26)对作物根部进行水分的渗入，大大提高了作物对水分的吸收效果，保证了作物的生长质量，从而提高了该节能环保的农业灌溉装置的实用性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
