大棚自动灌溉系统的制作方法

本发明涉及生态农业技术领域，特别涉及一种大棚自动灌溉系统。

背景技术：

农业灌溉是农作物生长的必要条件，尤其是在温室大棚培育种植的过程中，灌溉更是需要合理及时，不能靠天吃饭，需要依靠科学的管理进行合理有效的灌溉，以提高农作物的生产效率。现有的大棚的灌溉一般都是依靠抽取别处的水源进行灌溉，费时费力。部分大棚尝试利用雨水，但是利用率低，不能满足正常的灌溉需求。

技术实现要素：

本发明的目的是提供一种利用雨水实现灌溉的大棚自动灌溉系统。

为实现上述目的，本发明提供了大棚自动灌溉系统，包括储水箱，储水箱设置连接主管一连接地面喷灌灌溉装置，在储水箱还设置连接主管二连接空中喷淋灌溉装置，其中地面喷灌灌溉装置包括多个支管，每个支管一端与连接主管一连接，另一端设置喷灌头，空中喷淋灌溉装置也包括多个架空支管，每个架空支管一端与连接主管二连接，在每个架空支管上设置有多个出水孔，在出水孔上安装有转动连接的喷头，其中储水箱设置在大棚外侧，并且储水箱的底面低于地面，在大棚两侧设置集水槽，并且集水槽一端高于另一端设置，其中集水槽低端连接储水箱，在集水槽与储水箱的连接处设置过滤装置，在大棚外侧左右对称设置有可伸缩的雨水导流装置，所述雨水导流装置的底端位于集水槽上方。本发明的大棚自动灌溉系统，储水箱通过雨水导流装置以及集水槽收集雨水，并通过地面喷灌灌溉装置和空中喷淋灌溉装置对大棚内部进行全方位的喷淋灌溉，能自给自足，在雨水不足时再进行补给，本发明的大棚自动灌溉系统，充分利用雨水进行自动灌溉，整个灌溉系统自动循环，省时省力，提高效率。连接主管一和连接主管二均通过水泵从储水箱中抽水，其中过滤装置低于地面设置，下雨时附近地面的雨水都能汇流至调节池，提高雨水的利用率。

其中，在每个支管上还设置有压力调节器，在每个支管上还均匀设置有微喷头，在每个架空支管上还设置有压力调节器；在连接主管一和连接主管二上分别设置过滤器和施肥器。

进一步改进在于，集水槽一端先通过过滤装置连接到调节池，在调节池一侧设置溢流井，在调节池的另一侧设置滤水通道连接储水箱；在储水箱底部上方设置有水位高度感应器，水位高度感应器的信号传输到总控装置，由总控装置控制储水箱的进水管阀门开关；在大棚内部地面分为多个种植块，每个种植块设置至少一个湿度感应器，湿度感应器的信号传输到总控装置，由总控装置控制相应的支管和架空支管上的阀门开关。溢流井可避免雨水收集过多，储水箱收集不了造成满溢；在储水箱底部上方设置有水位高度感应器，当雨水收集不足时，自动对储水箱进行补水，以保证灌溉系统的正常运行；整个灌溉系统通过大棚内部地面设置的多个湿度感应器感应控制，不同地块不同作物需要的湿度不同，分开控制有利于不同作物的生长。

其中优选的，所述雨水导流装置包括顶槽，顶槽固定在大棚顶部，在顶槽内安装有卷绳器和电机，在顶槽下方依次设置有多片导流叶片，导流叶片通过卷绳器上连接的升降绳连接，并且相邻两个导流叶片之间重叠设置，在导流叶片下方设置有下封槽，升降绳下端固定在下封槽上。雨水导流装置设置为百叶窗的结构，既可以在下雨时作为雨水导流，也能保护大棚外侧的保护膜不受雨水的冲击，在不下雨时将雨水导流装置收起，不影响大棚的的采光和通风。

本发明的大棚自动灌溉系统，雨水自动收集，自动控制，自动灌溉，方便实用，储水箱储水不足时自动补给，整个灌溉系统分区分片进行，能对于不同的作物区别灌溉，非常人性化。

附图说明

图1是本发明的结构示意图；

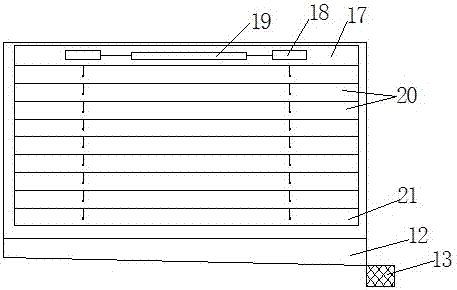

图2是本发明雨水导流装置的结构示意图；

其中，1-储水箱，2-连接主管一，3-连接主管二，4-支管，5-喷灌头，6-架空支管，7-喷头，8-压力调节器，9-微喷头，10-过滤器，11-施肥器，12-集水槽，13-过滤装置，14-调节池，15-溢流井，16-滤水通道，17-顶槽，18-卷绳器，19-电机，20-导流叶片，21-下封槽，22-水位高度感应器，23-湿度感应器。

具体实施方式

下面结合附图详细说明本发明的优选技术方案。

如图所示，本发明的大棚自动灌溉系统，包括储水箱1，储水箱1设置连接主管一2连接地面喷灌灌溉装置，在储水箱1还设置连接主管二3连接空中喷淋灌溉装置，其中地面喷灌灌溉装置包括多个支管4，每个支管4一端与连接主管一2连接，另一端设置喷灌头5，空中喷淋灌溉装置也包括多个架空支管6，每个架空支管6一端与连接主管二3连接，在每个架空支管6上设置有多个出水孔，在出水孔上安装有转动连接的喷头7，其中储水箱1设置在大棚外侧，并且储水箱1的底面低于地面，在大棚两侧设置集水槽12，并且集水槽12一端高于另一端设置，其中集水槽12低端连接储水箱1，在集水槽12与储水箱1的连接处设置过滤装置13，在大棚外侧左右对称设置有可伸缩的雨水导流装置，所述雨水导流装置的底端位于集水槽12上方。

其中，在每个支管4上还设置有压力调节器8，在每个支管4上还均匀设置有微喷头9，在每个架空支管6上还设置有压力调节器8；在连接主管一2和连接主管二3上分别设置过滤器10和施肥器11。

进一步的，集水槽12一端先通过过滤装置13连接到调节池14，在调节池14一侧设置溢流井15，在调节池14的另一侧设置滤水通道16连接储水箱1；在储水箱1底部上方设置有水位高度感应器22，水位高度感应器22的信号传输到总控装置，由总控装置控制储水箱1的进水管阀门开关；在大棚内部地面分为多个种植块，每个种植块设置至少一个湿度感应器23，湿度感应器23的信号传输到总控装置，由总控装置控制相应的支管4和架空支管6上的阀门开关。

其中优选的，所述雨水导流装置包括顶槽17，顶槽17固定在大棚顶部，在顶槽17内安装有卷绳器18和电机19，在顶槽17下方依次设置有多片导流叶片20，导流叶片20通过卷绳器18上连接的升降绳连接，并且相邻两个导流叶片20之间重叠设置，在导流叶片20下方设置有下封槽21，升降绳下端固定在下封槽21上。

本发明的大棚自动灌溉系统，储水箱通过雨水导流装置以及集水槽收集雨水，并通过地面喷灌灌溉装置和空中喷淋灌溉装置对大棚内部进行全方位的喷淋灌溉，能自给自足，在雨水不足时再进行补给，本发明的大棚自动灌溉系统，充分利用雨水进行自动灌溉，整个灌溉系统自动循环，省时省力，提高效率。连接主管一和连接主管二均通过水泵从储水箱中抽水，其中过滤装置低于地面设置，下雨时附近地面的雨水都能汇流至调节池，提高雨水的利用率。

溢流井可避免雨水收集过多，储水箱收集不了造成满溢；在储水箱底部上方设置有水位高度感应器，当雨水收集不足时，自动对储水箱进行补水，以保证灌溉系统的正常运行；整个灌溉系统通过大棚内部地面设置的多个湿度感应器感应控制，不同地块不同作物需要的湿度不同，分开控制有利于不同作物的生长。

雨水导流装置设置为百叶窗的结构，既可以在下雨时作为雨水导流，也能保护大棚外侧的保护膜不受雨水的冲击，在不下雨时将雨水导流装置收起，不影响大棚的的采光和通风。

本发明的大棚自动灌溉系统，雨水自动收集，自动控制，自动灌溉，方便实用，储水箱储水不足时自动补给，整个灌溉系统分区分片进行，能对于不同的作物区别灌溉，非常人性化。
