西瓜悬吊栽培藤架的制作方法

本发明涉及种植技术领域。更具体地说，本发明涉及一种西瓜悬吊栽培藤架。

背景技术：

传统的西瓜种植是让西瓜苗自然在地上爬藤，不仅空间利用率低，而且不利于施肥，西瓜容易长成阴阳面，影响西瓜食用口味。因此，出现西瓜支架用来支撑西瓜藤，一般采用三脚架，西瓜绕三脚架生长，然而现有的三脚架不够稳固，西瓜容易滑落，导致西瓜苗断裂、西瓜摔坏，并且多个三脚架放置在一起，间隙额外占用的空间较大，空间利用率不高。

技术实现要素：

本发明的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本发明还有一个目的是提供一种西瓜悬吊栽培藤架，其能够根据西瓜的数量设置尼龙网兜与尼龙网袋的数量，结构简单、空间利用率高，藤架牢固，利于爬藤，具有很好的推广应用价值。

为了实现根据本发明的这些目的和其它优点，提供了一种西瓜悬吊栽培藤架，包括：

至少一根主藤架，其底部设有多个埋地支腿，所述主藤架沿其轴线设有圆柱状第一通孔、沿径向开设有自上至下贯通的三个第一开口，三个第一开口均匀分布在所述第一通孔的外侧、且与所述第一通孔连通形成三个第一滑槽，对于任一第一开口，其沿竖向均匀分布多个水平的第一限位槽，所述主藤架的任一第一滑槽内还设有多个第一滑块，任一第一滑块包括一体成型的第一部分、第二部分与第三部分，所述第一部分设置在所述第一通孔内，一端为适应所述第一通孔的劣弧面、另一端为小于所述第一通孔直径的弦面，所述第二部分设置在所述第一开口内，其长度大于所述第一开口的径向长度，所述第三部分为适应所述第一限位槽的形状，且对于同一高度的三个第一滑块，当三个第三部分分别收纳于三个第一限位槽时，三个第一部分均不接触所述第一通孔的内壁、且彼此之间互不接触，对于任一第一滑块，当第一部分贴合所述第一通孔的侧壁时，第三部分完全脱离所述第一限位槽；

至少三根侧藤架，其底部设有多个埋地支腿，所述侧藤架的圆周上自上至下设有多个栽培组件，所述侧藤架还设有多个盲孔组，一个盲孔组与一个栽培组件位于同一高度，一个盲孔组包括均匀分布的六个带螺纹的盲孔，一个栽培组件包括至少两个连接架和/或至少一个支撑架，一个所述连接架或一个所述支撑架螺接至一个所述盲孔，所述支撑架包括水平连接在所述侧藤架上的杆体、水平连接在所述杆体的端部的框体、套设在所述框体上的尼龙网兜，所述侧藤架沿其轴线设有圆柱状第二通孔、沿径向开设有自上至下贯通的三个第二开口，三个第二开口均匀分布在所述第二通孔的外侧、且与所述第二通孔连通形成三个第二滑槽，对于任一第二开口，其沿竖向均匀分布多个水平的第二限位槽，所述侧藤架的任一第二滑槽内还设有多个第二滑块，任一第二滑块包括一体成型的第四部分、第五部分与第六部分，所述第四部分设置在所述第二通孔内，一端为适应所述第二通孔的劣弧面、另一端为小于所述第二通孔直径的弦面，所述第五部分设置在所述第二开口内，其长度大于所述第二开口的径向长度，所述第六部分为适应所述第二限位槽的形状，且对于同一高度的三个第二滑块，当三个第六部分分别收纳于三个第二限位槽时，三个第四部分均不接触所述第二通孔的内壁、且彼此之间互不接触，对于任一第一滑块，当第四部分贴合所述第二通孔的侧壁时，第六部分完全脱离所述第二限位槽，其中，所述第二通孔与所述盲孔不连通，三个第二开口与六个盲孔交错设置；

多根第一连接绳与多根第二连接绳，任一所述第一连接绳的两端分别与两个侧藤架的连接架可拆卸固定，任一所述第二连接绳的两端分别与一个主藤架的第一滑块、一个侧藤架的第二滑块可拆卸固定；

多个尼龙网袋，所述尼龙网袋可拆卸悬挂在任一所述第一连接绳或所述第二连接绳上；

其中，一个主藤架可设置在三个侧藤架形成的等边三角形的中心处。

优选的是，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括一根主藤架、三根侧藤架、a1根第一连接绳、a2根第二连接绳，其中，三根侧藤架均包括a3连接架、a4个支撑架，a1为3的整数倍，a2为3的整数倍，a3为2的整数倍，a4为整数，a1:a2:a3:a4的数量比为3:3:2:1。

优选的是，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括六根主藤架、七根侧藤架、b1根第一连接绳、b2根第二连接绳，其中，六根侧藤架均包括b3连接架、b4个支撑架，一根侧藤架包括b5个连接架，b1为12的整数倍，b2为18的整数倍，b3为3的整数倍，b4为2的整数倍，b5为6的整数倍，b1:b2:b3:b4:b5的数量比为12:18:3:2:6。

优选的是，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括五根主藤架、七根侧藤架、m1根第一连接绳、m2根第二连接绳，其中，三根侧藤架均包括m3连接架、m4个支撑架，两根侧藤架包括m5个连接架、m6个支撑架，两根侧藤架包括m7个连接架、m8个支撑架，m1为11的整数倍，m2为15的整数倍，m3为4的整数倍，m4为2的整数倍，m5为3的整数倍，m6为2的整数倍，m7为2的整数倍，m8为整数，m1:m2:m3:m4:m5:m6:m7:m8的数量比为11:15:4:2:3:2:2:1。

优选的是，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括九根主藤架、十根侧藤架、n1根第一连接绳、n2根第二连接绳，其中，六根侧藤架均包括n3连接架、n4个支撑架，三根侧藤架包括n5个连接架、n6个支撑架，一根侧藤架包括n7个连接架，n1为18的整数倍，n2为27的整数倍，n3为4的整数倍，n4为2的整数倍，n5为2的整数倍，n6为整数，n7为6的整数倍，n1:n2:n3:n4:n5:n6:n7的数量比为18:27:4:2:2:1:6。

优选的是，所述的西瓜悬吊栽培藤架，所述第一连接绳上悬挂有一个尼龙网袋，所述第二连接绳上悬挂有两个尼龙网袋。

优选的是，所述的西瓜悬吊栽培藤架，所述主藤架与所述侧藤架的直径比为1～2:1，高度比为0.8～1:1。

本发明至少包括以下有益效果：

第一、本发明设置多个侧藤架围成多个等边三角形，并将主藤架设置在中心处，形成至少六个爬藤轨迹，不同的爬藤轨迹高度不等，通风、透光效果好，根据西瓜的数量设置尼龙网兜与尼龙网袋的数量，避免西瓜摔坏，尼龙网兜还能够重复使用，确保对每株瓜苗的田间管理与西瓜质量；

第二、主藤架与侧藤架通过埋地支腿稳固设置在地面，侧藤架于不同高度分别设置六个盲孔，使相邻两个盲孔的安装结构的夹角为60°，便于安装结构的分布，三个第一滑块与三个第二滑块通过第二连接绳连接，形成三条爬藤轨迹，每两个连接架通过第一连接绳连接，形成一条爬藤轨迹，尼龙网兜分布在每个侧藤架的外侧、尼龙网袋分布在第一连接绳、第二连接绳上，形成中心重、外周轻的稳固结构，便于本发明的长期、高效使用；

第三、本发明的第一滑块、第二滑块的结构类似，第一滑槽、第一限位槽与第二滑槽、第二限位槽的结构类似，当外周的西瓜遮挡部分阳光时，通过第一滑块在第一滑槽中上下滑动，调节第二连接绳的高度，将第一滑块送入第一限位槽，并用适当的自锁结构(例如铰接在主藤架侧壁的档杆)，限制第一滑块沿径向、轴向运动，结构简单、功能性强；

第四、本发明列举了四种排列组合的方案，第一种方案通过一根主藤架、三根侧藤架形成最简单的栽培单元，能够种植最少12个西瓜，第二种方案通过连接架的组装，六根主藤架、七根侧藤架形成类似苯环的栽培区域，能够种植至少60个西瓜，空间利用率高，第三种方案通过连接架的组装，五根主藤架、七根侧藤架形成条形栽培区域，能够种植至少53个西瓜，空间利用率较高，第四种方案通过连接架的组装，九根主藤架、十根侧藤架形成三角形栽培区域，能够种植至少87个西瓜，空间利用率极高；

第五、第一连接绳上悬挂一个尼龙网袋，第二连接绳上悬挂两个尼龙网袋，能够协调西瓜数量与通风、透光效果，并且使本发明的受力更加稳固；主藤架与侧藤架的尺寸比，保证本发明竖直设置、重心稳定，各个角度的西瓜享有相同程度的日晒。

本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。

附图说明

图1为本发明的结构示意图；

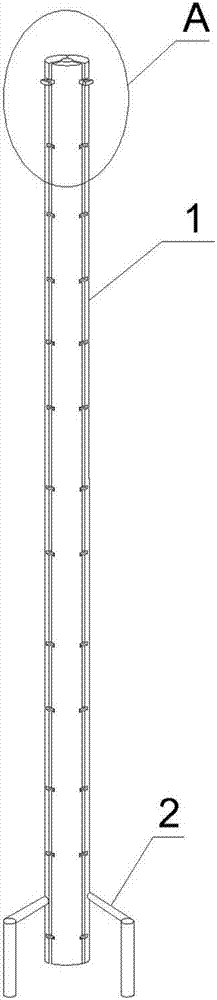

图2为本发明所述的主藤架的结构示意图；

图3为图2中a的放大示意图；

图4为本发明所述的侧藤架的结构示意图；

图5为图4中b的放大示意图；

图6为本发明所述的第一滑块或第二滑块的结构示意图；

图7为本发明的一种排列结构示意图；

图8为本发明的另一种排列结构示意图；

图9为本发明的另一种排列结构示意图；

图10为本发明的另一种排列结构示意图。

具体实施方式

下面结合附图对本发明做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

需要说明的是，下述实施方案中所述实验方法，如无特殊说明，均为常规方法，所述试剂和材料，如无特殊说明，均可从商业途径获得；在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。术语“横向”、“纵向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，并不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

如图1～6所示，本发明提供一种西瓜悬吊栽培藤架，包括：

至少一根主藤架1，其底部设有多个埋地支腿2，所述主藤架1沿其轴线设有圆柱状第一通孔11、沿径向开设有自上至下贯通的三个第一开口12，三个第一开口12均匀分布在所述第一通孔11的外侧、且与所述第一通孔11连通形成三个第一滑槽，对于任一第一开口12，其沿竖向均匀分布多个水平的第一限位槽13，所述主藤架1的任一第一滑槽内还设有多个第一滑块14，任一第一滑块14包括一体成型的第一部分141、第二部分142与第三部分143，所述第一部分141设置在所述第一通孔11内，一端为适应所述第一通孔11的劣弧面、另一端为小于所述第一通孔11直径的弦面，所述第二部分142设置在所述第一开口12内，其长度大于所述第一开口12的径向长度，所述第三部分143为适应所述第一限位槽13的形状，且对于同一高度的三个第一滑块14，当三个第三部分143分别收纳于三个第一限位槽13时，三个第一部分141均不接触所述第一通孔11的内壁、且彼此之间互不接触，对于任一第一滑块14，当第一部分141贴合所述第一通孔11的侧壁时，第三部分143完全脱离所述第一限位槽13；

至少三根侧藤架3，其底部设有多个埋地支腿2，所述侧藤架3的圆周上自上至下设有多个栽培组件，所述侧藤架3还设有多个盲孔组，一个盲孔组与一个栽培组件位于同一高度，一个盲孔组包括均匀分布的六个带螺纹的盲孔，一个栽培组件包括至少两个连接架31和/或至少一个支撑架32，一个所述连接架31或一个所述支撑架32螺接至一个所述盲孔，所述支撑架32包括水平连接在所述侧藤架3上的杆体321、水平连接在所述杆体321的端部的框体322、套设在所述框体322上的尼龙网兜323，所述侧藤架3沿其轴线设有圆柱状第二通孔33、沿径向开设有自上至下贯通的三个第二开口34，三个第二开口34均匀分布在所述第二通孔33的外侧、且与所述第二通孔33连通形成三个第二滑槽，对于任一第二开口34，其沿竖向均匀分布多个水平的第二限位槽35，所述侧藤架3的任一第二滑槽内还设有多个第二滑块36，任一第二滑块36包括一体成型的第四部分361、第五部分362与第六部分363，所述第四部分361设置在所述第二通孔33内，一端为适应所述第二通孔33的劣弧面、另一端为小于所述第二通孔33直径的弦面，所述第五部分362设置在所述第二开口34内，其长度大于所述第二开口34的径向长度，所述第六部分363为适应所述第二限位槽35的形状，且对于同一高度的三个第二滑块36，当三个第六部分363分别收纳于三个第二限位槽35时，三个第四部分361均不接触所述第二通孔33的内壁、且彼此之间互不接触，对于任一第一滑块14，当第四部分361贴合所述第二通孔33的侧壁时，第六部分363完全脱离所述第二限位槽35，其中，所述第二通孔33与所述盲孔不连通，三个第二开口34与六个盲孔交错设置；

多根第一连接绳4与多根第二连接绳5，任一所述第一连接绳4的两端分别与两个侧藤架3的连接架31可拆卸固定，任一所述第二连接绳5的两端分别与一个主藤架1的第一滑块14、一个侧藤架3的第二滑块36可拆卸固定；

多个尼龙网袋6，所述尼龙网袋6可拆卸悬挂在任一所述第一连接绳4或所述第二连接绳5上；

其中，一个主藤架1可设置在三个侧藤架3形成的等边三角形的中心处。

在上述技术方案中，设置多个侧藤架3围成多个等边三角形，并将主藤架1设置在中心处，形成至少六个爬藤轨迹，不同的爬藤轨迹高度不等，通风、透光效果好，根据西瓜的数量设置尼龙网兜323与尼龙网袋6的数量，避免西瓜摔坏，尼龙网兜323还能够重复使用，确保对每株瓜苗的田间管理与西瓜质量；主藤架1与侧藤架3通过埋地支腿2稳固设置在地面，侧藤架3于不同高度分别设置六个盲孔，使相邻两个盲孔的安装结构的夹角为60°，便于安装结构的分布，三个第一滑块14与三个第二滑块36通过第二连接绳5连接，形成三条爬藤轨迹，每两个连接架31通过第一连接绳4连接，形成一条爬藤轨迹，尼龙网兜323分布在每个侧藤架3的外侧、尼龙网袋6分布在第一连接绳4、第二连接绳5上，形成中心重、外周轻的稳固结构，便于本发明的长期、高效使用；第一滑块14、第二滑块36的结构类似，第一滑槽、第一限位槽13与第二滑槽、第二限位槽35的结构类似，当外周的西瓜遮挡部分阳光时，通过第一滑块14在第一滑槽中上下滑动，调节第二连接绳5的高度，将第一滑块14送入第一限位槽13，并用适当的自锁结构(例如铰接在主藤架1侧壁的档杆)，限制第一滑块14沿径向、轴向运动，结构简单、功能性强。

2月中上旬定植(亚热带地区定植时间)，亩植500～600株，第一连接绳4或第二连接绳5引蔓，轻轻固定、交叉引蔓、充分利用空间。西瓜苗为单蔓整枝时只留一个主蔓，西瓜苗为双蔓整枝时除留一个主蔓外，上述两种状态当主蔓长到30厘米以上时，留一个健壮侧蔓作预备蔓；西瓜苗为三蔓以上(包括三蔓)整枝时除留主蔓外，当主蔓长到30厘米以上时，留二个健壮侧蔓，主蔓上第一连接绳4或第二连接绳5，侧蔓留地，当主蔓不能结果时侧蔓替补上架。生产上大都采用双蔓整枝，少量单蔓整枝或三蔓整枝。当主蔓长40～50厘米，侧蔓约15厘米时开始，每隔3～5天进行一次整枝，不管采用哪种整枝方式，坐果前认真进行，坐果后不再整枝，让更多的枝叶为果实生长提供营养。在果实开始迅速膨大时，为防止营养生长过旺，应进行摘心。之后利用尼龙网兜323或尼龙网袋6托住西瓜果实。悬吊瓜在开花坐果和果实发育阶段，精心呵护果实是提高西瓜产量和品质的关键环节。在雌花开放到坐果期间，子房和幼瓜表皮组织十分娇嫩，要用尼龙网兜323或尼龙网袋6护瓜。

在另一种技术方案中，如图7所示，单横线表示第一连接绳，双横线表示第二连接绳，圆形表示西瓜，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括一根主藤架1、三根侧藤架3、a1根第一连接绳4、a2根第二连接绳5，其中，三根侧藤架3均包括a3连接架31、a4个支撑架32，a1为3的整数倍，a2为3的整数倍，a3为2的整数倍，a4为整数，a1:a2:a3:a4的数量比为3:3:2:1。通过一根主藤架1、三根侧藤架3形成最简单的栽培单元，能够种植最少12个西瓜。

在另一种技术方案中，如图8所示，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括六根主藤架1、七根侧藤架3、b1根第一连接绳4、b2根第二连接绳5，其中，六根侧藤架3均包括b3连接架31、b4个支撑架32，一根侧藤架3包括b5个连接架31，b1为12的整数倍，b2为18的整数倍，b3为3的整数倍，b4为2的整数倍，b5为6的整数倍，b1:b2:b3:b4:b5的数量比为12:18:3:2:6。通过连接架31的组装，六根主藤架1、七根侧藤架3形成类似苯环的栽培区域，能够种植至少60个西瓜，空间利用率高。

在另一种技术方案中，如图9所示，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括五根主藤架1、七根侧藤架3、m1根第一连接绳4、m2根第二连接绳5，其中，三根侧藤架3均包括m3连接架31、m4个支撑架32，两根侧藤架3包括m5个连接架31、m6个支撑架32，两根侧藤架3包括m7个连接架31、m8个支撑架32，m1为11的整数倍，m2为15的整数倍，m3为4的整数倍，m4为2的整数倍，m5为3的整数倍，m6为2的整数倍，m7为2的整数倍，m8为整数，m1:m2:m3:m4:m5:m6:m7:m8的数量比为11:15:4:2:3:2:2:1。通过连接架31的组装，五根主藤架1、七根侧藤架3形成条形栽培区域，能够种植至少53个西瓜，空间利用率较高。

在另一种技术方案中，如图10所示，所述的西瓜悬吊栽培藤架，所述西瓜悬吊栽培藤架包括九根主藤架1、十根侧藤架3、n1根第一连接绳4、n2根第二连接绳5，其中，六根侧藤架3均包括n3连接架31、n4个支撑架32，三根侧藤架3包括n5个连接架31、n6个支撑架32，一根侧藤架3包括n7个连接架31，n1为18的整数倍，n2为27的整数倍，n3为4的整数倍，n4为2的整数倍，n5为2的整数倍，n6为整数，n7为6的整数倍，n1:n2:n3:n4:n5:n6:n7的数量比为18:27:4:2:2:1:6。通过连接架31的组装，九根主藤架1、十根侧藤架3形成三角形栽培区域，能够种植至少87个西瓜，空间利用率极高。

在另一种技术方案中，所述的西瓜悬吊栽培藤架，所述第一连接绳4上悬挂有一个尼龙网袋6，所述第二连接绳5上悬挂有两个尼龙网袋6。能够协调西瓜数量与通风、透光效果，并且使本发明的受力更加稳固。

在另一种技术方案中，所述的西瓜悬吊栽培藤架，所述主藤架1与所述侧藤架3的直径比为1～2:1，高度比为0.8～1:1。保证本发明竖直设置、重心稳定，各个角度的西瓜享有相同程度的日晒。

这里说明的设备数量和处理规模是用来简化本发明的说明的。对本发明的应用、修改和变化对本领域的技术人员来说是显而易见的。

尽管本发明的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本发明的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本发明并不限于特定的细节和这里示出与描述的图例。
