一种立体式猪圈的制作方法

【技术领域】

本发明涉及畜牧技术领域，尤其是涉及一种立体式猪圈。

背景技术：

公知的，现在养猪工艺越来越细化，科技含量越来越高，许多养殖户为了提高养殖效率和质量，会在自动化设备上投入很大的资金力量，但是养殖户在扩大生产上往往存在土地限制的问题，猪舍在修建时，需要根据不同情况分类建造，而扩大规模就需要更多的土地，过多的占用土地不但会增加养殖户的成本，还会对土地造成浪费。

技术实现要素：

为了克服背景技术中的不足，本发明公开了一种立体式猪圈，本发明通过在层板上设置连接板，以此来达到合理利用空间，节省土地的目的。

为了实现所述发明目的，本发明采用如下技术方案：

一种立体式猪圈，包括层板、连接板、过渡板和围栏，在层板上设有过渡板，所述层板由第一层板、第二层板和第三层板构成，第一层板和第二层板之间连接有第一连接板，第二层板和第三层板之间设有第二连接板，第一连接板和第二连接板的一侧均设有过渡板，层板的四周均设有围栏，围栏通过连接柱和层板连接，第一连接板和第二连接板的两侧均设有加强杆。

所述第一层板、第二层板和第三层板均为长方型结构，第一层板、第二层板和第三层板之间相互成平行设置，第一层板和第二层板相对成平行交错设置。

所述第一连接板和第二连接板均为长方型结构，第一连接板和第二连接板为斜形设置，第一连接板和第二连接板的两端均设有加强杆。

所述围栏设在各层的层板四周，围栏由硬质、抗压材料制作而成，围栏上均匀的设有若干条档杆，各档杆之间均匀的间隔设置。

由于采用了上述技术方案，本发明具有如下有益效果：

本发明所述的一种立体式猪圈，包括层板、连接板、过渡板和围栏，通过在层板上设置连接板，以此来达到合理利用空间，节省土地的目的；本发明结构简单、操作便捷，可合理利用空间，节省土地，提高了土地使用效率，节省了养殖成本。

【附图说明】

图1为本发明立体结构示意图；

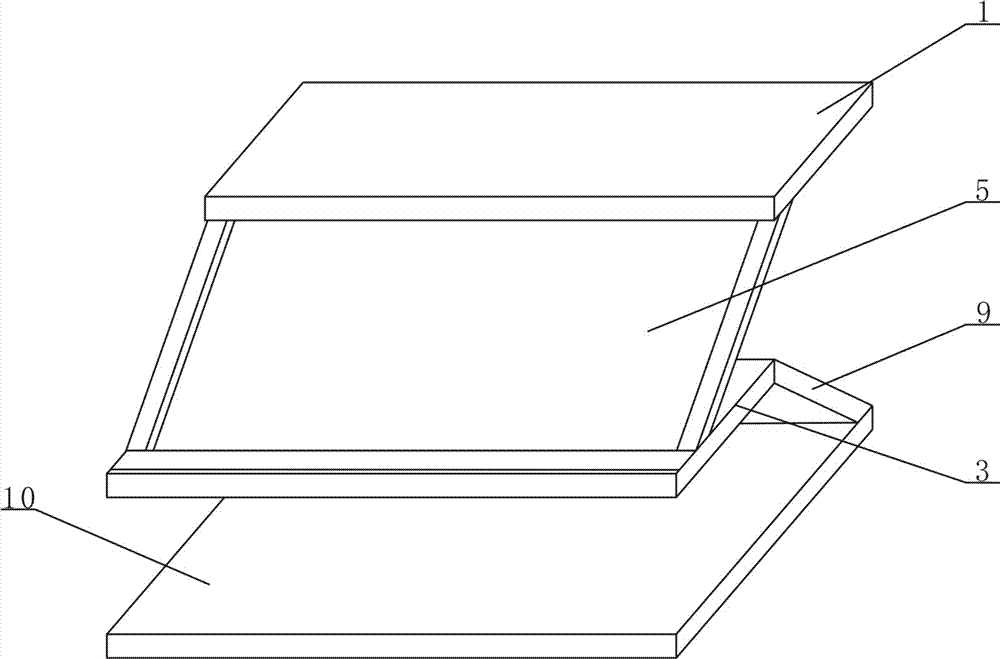

图2为本发明的层板和连接板连接结构示意图；

图中：1、第一层板；2、连接柱；3、第二层板；4、围栏；5、第一连接板；6、加强杆；7、过渡板；8、档杆；9、第二连接板；10、第三层板。

【具体实施方式】

通过下面的实施例可以详细的解释本发明，公开本发明的目的旨在保护本发明范围内的一切技术改进。

结合附图1~2所述的一种立体式猪圈，包括层板、连接板、过渡板7和围栏4，在层板上设有过渡板7，所述层板由第一层板1、第二层板3和第三层板10构成，第一层板1和第二层板3之间连接有第一连接板5，第二层板3和第三层板10之间设有第二连接板9，第一连接板5和第二连接板9的一侧均设有过渡板7，层板的四周均设有围栏4，围栏4通过连接柱2和层板连接，第一连接板5和第二连接板9的两侧均设有加强杆6；所述第一层板1、第二层板3和第三层板10均为长方型结构，第一层板1、第二层板3和第三层板10之间相互成平行设置，第一层板1和第二层板3相对成平行交错设置；所述第一连接板5和第二连接板9均为长方型结构，第一连接板5和第二连接板9为斜形设置，第一连接板5和第二连接板9的两端均设有加强杆6；所述围栏4设在各层的层板四周，围栏4由硬质、抗压材料制作而成，围栏4上均匀的设有若干条档杆8，各档杆8之间均匀的间隔设置。

实施本发明所述的一种立体式猪圈，在使用时，养殖户先将猪赶进猪舍内的第三层板10上，然后猪通过过渡板7和第二连接板9上升至第二层板3，在通过第一连接板5上升至第一层板1上，这样当第一层板1上猪的数量饱和后，再将剩下的猪按照上述方法上升至第二层板3上，最后将剩下的猪赶至第一层板10，这样，各层板上的猪相互不会干扰生活，围栏4的设置可以使猪舍内有效通风，当需要清除猪粪时，将每层层板上的猪赶下并赶出猪舍，然后将第一层板1上的猪粪通过第一连接板5清除至猪舍外，第二层板3上的猪粪通过第二连接板9清除至猪舍外，第三层板10的猪粪直接清除即可。

本发明未详述部分为现有技术。

技术特征：

技术总结
一种立体式猪圈，涉及畜牧技术领域，由层板、连接板、过渡板和围栏构成，在层板上设有过渡板，所述层板由第一层板、第二层板和第三层板构成，第一层板和第二层板之间连接有第一连接板，第二层板和第三层板之间设有第二连接板，第一连接板和第二连接板的一侧均设有过渡板，层板的四周均设有围栏，围栏通过连接柱和层板连接，第一连接板和第二连接板的两侧均设有加强杆；本发明结构简单、操作便捷，可合理利用空间，节省土地，提高了土地使用效率，节省了养殖成本。

技术研发人员：曹玉良;和建营
受保护的技术使用者：河南和宏农牧股份有限公司
技术研发日：2017.06.14
技术公布日：2017.08.29
