一种遥控升降式灯光诱捕网及捕鱼方法与流程

本发明属于渔业领域，更具体的说涉及一种遥控升降式灯光诱捕网。

背景技术：

现有技术中的捕鱼装置多采用渔网，用渔网打渔是渔业生产中的一项活动，目的是利用带有网眼的渔网将水中的鱼打捞上来。普通的渔网是将其敷设在水库里，然后等待鱼上网，一段时间后，将其捞上来，这种渔网比较传统，捕鱼量比较少，而且易受水体环境的影响，且由于鱼种类的不同，且生活习性也不尽相同，现有技术中的捕鱼设备，很难将浅水区和深水区生活的鱼类一次性捕捞上来。

技术实现要素：

本发明的目的在于提供一种遥控升降式灯光诱捕网，结构简单，能够大面积捕鱼，能够实现诱捕，捕鱼不受天气和环境的影响，且能够一次性将浅水区和深水区的鱼类捕获，在鱼类进网后，很难再次逃脱，捕鱼效率高。

本发明技术方案一种遥控升降式灯光诱捕网，包括一个多边形柱状捕鱼网，

所述多边形柱状捕鱼网包括上多边形骨架、下多边形骨架、连接上多边形骨架与下多边形骨架的侧网布及安装在下多边形骨架上的底网布，所述侧网布形成多边形柱状捕鱼网的侧面，所述底网布形成多边形柱形捕鱼网的底面，

多边形柱状捕鱼网侧面每一条棱处均设置有一浮在水面上的浮板，所述浮板上设置有升降机和支撑柱，所述支撑柱将上多边形骨架支撑出水面，所述升降机包括升降转臂，所述升降转臂上连接有升降绳，所述升降绳底端与下多边形骨架的顶角固定连接，

多边形柱状捕鱼网中心位置的水面上还设置有一中心浮板，所述中心浮板上设置有中心升降机和诱捕灯，所述中心升降机上连接有中心升降绳，所述诱捕灯和中心升降绳延伸至水面下部，

在多边形柱状捕鱼网的每一个侧面上均设置有进鱼口，所述进鱼口上连接有柱状的进鱼袖子，所述进鱼袖子另一端向多边形柱状捕鱼网内部延伸并设置有锁鱼口，所述锁鱼口口径小于进鱼口口径，

所述锁鱼口口部设置有牵引绳，所述牵引绳与中心升降绳连接。

优选的，所述浮板和中心浮板上均设置有太阳能电池板和蓄电池，所述浮板上的蓄电池与升降机电连接，所述中心浮板上的蓄电池与中心升降机和诱捕灯电连接。

优选的，所述支撑柱与上多边形骨架固定连接，且支撑柱高度不小于1米。

优选的，所述多边形柱状捕鱼网为正八边形柱状捕鱼网，上多边形骨架和下多边形骨架均为正八边形多边形骨架。

优选的，所述上多边形骨架和下多边形骨架边长为4——15米，多边形柱状捕鱼网高度为6——15米，诱捕灯置于水下深度为1——3米。

优选的，所述进鱼口和锁鱼口均为椭圆形，所述进鱼口短轴直径为2——7米，长轴直径为3——12米，锁鱼口短轴直径为0.4——0.5米，长轴直径为0.5——0.8米，进鱼口和锁鱼口长轴方向为竖直方向，短轴方向为横向方向，所述进鱼袖子长度为2——10米。

优选的，所述浮板和中心浮板均为正方形，浮板和中心浮板的边长为1——2米。

本发明技术方案一种遥控升降式灯光诱捕网的捕鱼方法步骤为：

1、捕渔网安装固定：将多边形柱状捕鱼网固定在待捕鱼水域中，将浮板和中心浮板进行固定，将太阳能电池板、蓄电池、升降机、支撑柱、中心升降机按规定位置安装好，利用支撑柱将多边形柱状捕鱼网上口部即上多边形骨架支撑出水面1米以上位置，将进鱼袖子的牵引线和中心升降机连接，将诱捕灯置于水下合理位置；

2、夜间开启诱捕灯，等待鱼类进网；

3、捕捞：打开升降机和中心升降机，将多边形柱状捕鱼网底部即下多边形骨架及底网布向上提升，提升至距离水面不超过2米位置停止，捕捞者即可实现对多边形柱状捕鱼网内的鱼类进行捕捞。

本发明技术方案一种遥控升降式灯光诱捕网有益效果：

1、多边形柱状捕鱼网整体结构简单稳定，能够实现大面积、深水域和浅水域同时捕鱼；

2、进鱼袖子的设计，且进鱼口口径大于锁鱼口口径，使得鱼类进入进鱼口后能够沿着进鱼袖子直接进入多边形柱状捕鱼网内，同时，在鱼类进入多边形柱状捕鱼网后很难从较小口径的锁鱼口再次反向游出，有效的避免了进入多边形柱状捕鱼网内的鱼类再次逃脱的问题，随着捕鱼或诱捕鱼时间的推移，多边形柱状捕鱼网内鱼类会越来越多；

3、中心升降机的设置，保证了进鱼袖子能够水平的漂浮在水中，避免了锁鱼口向下垂落的问题，保证了进鱼袖子通道正常；

4、升降机的设置，在捕鱼时，利用升降机将多边形柱状捕鱼网底部向上提升，将鱼类提升至距离水面较近位置，便于捕捞者捕捞，降低了捕捞难度和劳动强度，提高捕捞效率；

5、将诱捕灯设置在水下，使得诱捕灯在水下照明诱捕，不受天气影响，特别是在晴朗的夜晚，月光亮度较大，若将诱捕灯置于水面上时，灯光亮度和月光亮度相当，这样就失去了灯光诱捕的作用，而将诱捕灯置于水面下，灯光在水内传播，受水面上光线的影响较小，能够最大限度的发挥诱捕灯的诱捕作用，提高诱捕效率；

6、将多边形柱状捕鱼网口部即上多边形骨架置于水上1米以上位置，有效的避免了位于水面位置的鱼类或将多边形柱状捕鱼网提升后鱼类均提升上水面时，鱼类从多边形柱状捕鱼网口部跳出的问题；

7、将进鱼口设置为椭圆形，且竖直方向为长轴方向，增大进鱼口在竖直方向上的捕鱼效率，便于一次性将浅水区和深水区的鱼类进行捕获，而横向方向为短轴方向，短轴最大长度与多边形柱状捕鱼网边长的一半相适应，这样就增大了渔网的强度，避免短轴轴长过大而导致多边形柱状捕鱼网侧面渔网强度过低的现象。

附图说明

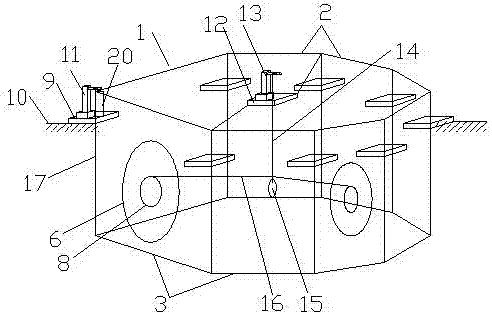

图1为本发明一种遥控升降式灯光诱捕网结构示意图的简图，

图2为本发明一种遥控升降式灯光诱捕网的浮板和中心浮板安装示意图，

图3为本发明一种遥控升降式灯光诱捕网俯视图，

图4本发明一种遥控升降式灯光诱捕网侧视图的平面图，

图5本发明一种遥控升降式灯光诱捕网的升降机、中心升降机与下多边形骨架、锁鱼口连接示意图，

图6本发明一种遥控升降式灯光诱捕网捕鱼时示意图。

具体实施方式

为便于本领域技术人员理解本发明技术方案，现结合说明书附图对本发明技术方案做进一步的说明。

如图1至图5所示，一种遥控升降式灯光诱捕网，包括一个多边形柱状捕鱼网1，所述多边形柱状捕鱼网1包括上多边形骨架2、下多边形骨架3、连接上多边形骨架2与下多边形骨架3的侧网布4及安装在下多边形骨架3上的底网布5，所述侧网布4形成多边形柱状捕鱼网的侧面，所述底网布5形成多边形柱形捕鱼网的底面，多边形柱状捕鱼网1侧面每一条棱处均设置有一浮在水面10上的浮板9，所述浮板9上设置有升降机11和支撑柱20，所述支撑柱20将上多边形骨架2支撑出水面10，所述升降机11包括升降转臂，所述升降转臂上连接有升降绳17，所述升降绳17底端与下多边形骨架3的顶角固定连接，多边形柱状捕鱼网1中心位置的水面上还设置有一中心浮板12，所述中心浮板12上设置有中心升降机13和诱捕灯15，所述中心升降机13上连接有中心升降绳14，所述诱捕灯15和中心升降绳14延伸至水面10下部，在多边形柱状捕鱼网1的每一个侧面上均设置有进鱼口6，所述进鱼口6上连接有柱状的进鱼袖子7，所述进鱼袖子7另一端向多边形柱状捕鱼网1内部延伸并设置有锁鱼口8，所述锁鱼口8口径小于进鱼口6口径，所述锁鱼口8口部设置有牵引绳16，所述牵引绳16与中心升降绳14连接。

如图2和图3所示，所述浮板9和中心浮板12上均设置有太阳能电池板18和蓄电池，所述浮板9上的蓄电池与升降机11电连接，所述中心浮板12上的蓄电池与中心升降机13和诱捕灯15电连接。

如图2和图5所示，所述支撑柱20与上多边形骨架2固定连接，且支撑柱20高度不小于1米。

如图1至图3所示，所述多边形柱状捕鱼网1为正八边形柱状捕鱼网，上多边形骨架2和下多边形骨架3均为正八边形多边形骨架。

优选的，所述上多边形骨架和下多边形骨架边长为4——15米，多边形柱状捕鱼网高度为6——15米，诱捕灯置于水下深度为1——3米。

如图1至图5所示，所述进鱼口6和锁鱼口8均为椭圆形，所述进鱼口6短轴直径为2——7米，长轴直径为3——12米，锁鱼口8短轴直径为0.4——0.5米，长轴直径为0.5——0.8米，进鱼口和锁鱼口长轴方向为竖直方向，短轴方向为横向方向，所述进鱼袖子7长度为2——10米，所述浮板9和中心浮板12均为正方形，浮板9和中心浮板12的边长为1——2米。

如图1至图6，本发明技术方案一种遥控升降式灯光诱捕网的捕鱼方法步骤为：

（1）捕渔网安装固定：将多边形柱状捕鱼网1固定在待捕鱼水域中，将浮板9和中心浮板12进行固定，将太阳能电池板18、蓄电池、升降机11、支撑柱20、中心升降机13按规定位置安装好，利用支撑柱20将多边形柱状捕鱼网1上口部即上多边形骨架2支撑出水面1米以上位置，将进鱼袖子7的牵引线16和中心升降机13连接，将诱捕灯15置于水下合理位置；

（2）夜间开启诱捕灯，等待鱼类进网；

（3）捕捞：打开升降机11和中心升降机13，将多边形柱状捕鱼网1底部即下多边形骨架2及底网布5向上提升，提升至距离水面10不超过2米位置停止，捕捞者即可实现对多边形柱状捕鱼网1内的鱼类进行捕捞。

实施案例1，为便于本领域技术人员进一步理解板发明技术方案一种遥控升降式灯光诱捕网，下面提供一具体的捕鱼网结构。

一种遥控升降式灯光诱捕网，包括一个正八边形柱体渔网，正八边形柱体渔网由一个上正八边形骨架、一个下正八边形骨架、连接上正八边形骨架和下正八边形骨架的侧网布、安装在下正八边形骨架上且实现正八边形柱体渔网下口部封闭的底网布组成，上正八边形骨架和下正八边形骨架的边长为14米，上正八边形骨架和下正八边形骨架之间的高度为15米，上正八边形骨架置于水上1米位置，支撑柱被高度为1米，下正八边形骨架置于水下14米位置，正方形浮板和中心浮板边长为2米，进鱼口长轴直径为12米，短轴直径为6米，锁鱼口长轴直径为0.5米，短轴直径为0.8米，进鱼袖子长度为10米，诱捕灯置于水下3米位置，升降绳长度不小于15米，中心升降绳长度不小于8米，所有牵引绳长度相等，牵引绳一端与锁鱼口上边沿连接，另一端与中心升降绳下端部连接。

本实施案例1的遥控升降式灯光诱捕网能够实现由水面至水下深度为13米位置的鱼类的捕捞，捕捞面积广，捕捞深度大，能够一次性完成本捕捞区域内全部鱼类的捕捞，且在鱼类进入渔网内后不易逃脱。

本发明技术方案在上面结合附图对发明进行了示例性描述，显然本发明具体实现并不受上述方式的限制，只要采用了本发明的方法构思和技术方案进行的各种非实质性改进，或未经改进将发明的构思和技术方案直接应用于其它场合的，均在本发明的保护范围之内。
