一种带挡棚的骑行农药喷洒设备的制作方法

本发明涉及农业机械领域，尤其是一种带挡棚的骑行农药喷洒设备。

背景技术：

农药喷洒用于预防、消灭或者控制危害农业、林业的病、虫、草和其他有害生物以及有目的地调节植物、昆虫生长的化学合成或者来源于生物、其他天然物质。

现有的农药喷洒装置多为手持式的，使用不方便，且效率低下，需要人工按压。

技术实现要素：

本发明所要解决的技术问题是提供一种带挡棚的骑行农药喷洒设备，可以一边骑行一边自动的喷洒农药，高效便捷。

本发明解决上述技术问题的技术方案如下：一种带挡棚的骑行农药喷洒设备，包括前轮、后轮、车架、座椅和龙头，所述前轮和所述后轮分别转动连接于所述车架的前方底端和后方底端，所述前轮和所述后轮的轴心处分别固定连接有链轮一和链轮二，所述车架上还转动连接有链轮三，所述链轮一、所述链轮二和所述链轮三通过链条依次链条传动连接，所述车架上固定连接有农药喷洒装置，所述链轮三上设有所述农药喷洒装置的驱动装置，所述车架上还固定连接有用于防止农药喷洒到人体的挡棚，所述农药喷洒装置上还设有用于使得喷洒更加均匀的喷头。

本发明的有益效果是：在车架上固定连接有农药喷洒装置，后轮上设有所述农药喷洒装置的驱动装置，可以一边骑行一边自动的喷洒农药，高效便捷。

在上述技术方案的基础上，本发明还可以做如下改进。

进一步，所述农药喷洒装置包括喷雾瓶、喷嘴、活塞和加料装置，所述喷雾瓶通过固定杆二与所述车架固定连接，所述活塞设于所述喷雾瓶内并可沿竖直方向往复移动，所述活塞的底部与所述驱动装置连接，所述喷嘴设于所述喷雾瓶的顶端并与所述喷雾瓶连通。

进一步，所述加料装置为设于所述喷雾瓶侧壁的加料口和盖子，所述盖子通过螺栓与所述喷雾瓶可拆卸式连接，所述盖子可以启闭所述加料口。

进一步，所述驱动装置包括杆一、杆二和杆三，所述链轮三带动所述杆一转动，所述杆二与所述杆一铰接，所述杆二的另一端与所述杆三铰接，所述杆三的另一端所述活塞的底部铰接。

进一步，所述杆一采用焊接的方式与所述后轮固定连接，所述杆一伸出所述后轮的最外端。

进一步，所述挡棚焊接于所述车架上，所述挡棚将人体遮盖住。

进一步，所述喷头固定连接于所述喷嘴顶部，所述喷头与所述喷嘴固定连接并连通，所述喷头的顶部设有多个与其连通的喷头支管。

进一步，所述前轮的中心轴处连接有用于所述前轮转动的踏板。

附图说明

图1为本发明所提供的一种带挡棚的骑行农药喷洒设备的结构示意图；

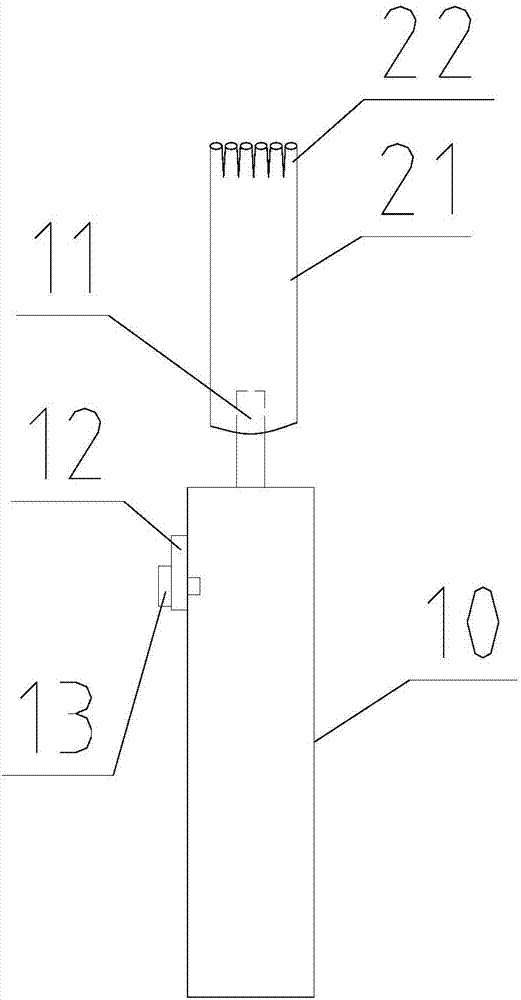

图2为图1所示的一种带挡棚的骑行农药喷洒设备的喷洒装置的结构示意图。

附图中，各标号所代表的部件列表如下：

1、前轮，2、后轮，3、车架，4、龙头，5、座椅，6、杆一，7、杆二，8、杆三，9、活塞，10、喷雾瓶，11、喷嘴，12、盖子，13、螺栓，14、链轮一，15、链轮二，16、链轮三，17、链条，18、固定杆二，19、踏板，20、挡棚，21、喷头，22、喷头支管。

具体实施方式

以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

如图1和2所示，一种带挡棚的骑行农药喷洒设备，包括前轮1、后轮2、车架3、座椅5和龙头4，所述前轮1和所述后轮2分别转动连接于所述车架3的前方底端和后方底端，所述前轮1和所述后轮2的轴心处分别固定连接有链轮一14和链轮二15，所述车架3上还转动连接有链轮三16，所述链轮一14、所述链轮二15和所述链轮三16通过链条17依次链条传动连接，所述车架3上固定连接有农药喷洒装置，所述链轮三16上设有所述农药喷洒装置的驱动装置，所述车架3上还固定连接有用于防止农药喷洒到人体的挡棚20，所述农药喷洒装置上还设有用于使得喷洒更加均匀的喷头21。

所述农药喷洒装置包括喷雾瓶10、喷嘴11、活塞9和加料装置，所述喷雾瓶10通过固定杆二18与所述车架3固定连接，所述活塞9设于所述喷雾瓶10内并可沿竖直方向往复移动，所述活塞9的底部与所述驱动装置连接，所述喷嘴11设于所述喷雾瓶10的顶端并与所述喷雾瓶10连通。

所述加料装置为设于所述喷雾瓶10侧壁的加料口和盖子12，所述盖子12通过螺栓13与所述喷雾瓶10可拆卸式连接，所述盖子12可以启闭所述加料口。

所述驱动装置包括杆一6、杆二7和杆三8，所述链轮三16带动所述杆一6转动，所述杆二7与所述杆一6铰接，所述杆二7的另一端与所述杆三8铰接，所述杆三8的另一端所述活塞9的底部铰接。

所述杆一6采用焊接的方式与所述后轮2固定连接，所述杆一6伸出所述后轮2的最外端。

所述挡棚20焊接于所述车架3上，所述挡棚20将人体遮盖住。挡棚20向上伸出并水平延伸至人的头顶上方。

所述喷头21固定连接于所述喷嘴11顶部，所述喷头21与所述喷嘴11固定连接并连通，所述喷头21的顶部设有多个与其连通的喷头支管22。

所述前轮1的中心轴处连接有用于所述前轮1转动的踏板19。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明涉及一种带挡棚的骑行农药喷洒设备，包括前轮、后轮、车架、座椅和龙头，所述前轮和所述后轮分别转动连接于所述车架的前方底端和后方底端，所述前轮和所述后轮的轴心处分别固定连接有链轮一和链轮二，所述车架上还转动连接有链轮三，所述链轮一、所述链轮二和所述链轮三通过链条依次链条传动连接，所述车架上固定连接有农药喷洒装置，所述链轮三上设有所述农药喷洒装置的驱动装置，所述车架上还固定连接有用于防止农药喷洒到人体的挡棚，所述农药喷洒装置上还设有用于使得喷洒更加均匀的喷头。本发明的有益效果是：在车架上固定连接有农药喷洒装置，后轮上设有所述农药喷洒装置的驱动装置，可以一边骑行一边自动的喷洒农药，高效便捷。

技术研发人员：蒋钦辉
受保护的技术使用者：蒋钦辉
技术研发日：2017.11.14
技术公布日：2018.02.23
