一种分体式的农作物收获装置的制作方法

本发明涉及农业领域，具体涉及一种分体式的农作物收获装置。

背景技术：

在农业生产领域，有许多农作物都呈杆状生长，其果实或具有经济价值的部分大都直接长在杆体上，需要作业人员用手逐一采摘、效率十分低下，因此人们始终在寻找机械式的可替代人力的收获装置。现有技术中，对于杆状作物收获的装置有两种，一种是水平往复式割断作物的，其包括拨禾轮、链耙和螺旋输送器，由螺旋输送器输物料，这种收获装置已基本被淘汰；另一种是采用锯盘式锯断的，其包括立式拨禾滚筒、锯盘和水平辊等结构组成，但是这种方式仍然会对农作物造成毁灭性的伤害，对于能够再次长出具有经济价值的粮食的作物而言，这种方式无疑是不可取的，现有技术中对于这些作物仍然只能用手逐一采摘。

技术实现要素：

本发明的目的在于提供一种分体式的农作物收获装置，以解决现有技术中杆状农作物采摘效率低下的问题，实现手动、高效的对杆状作物进行采摘、同时避免对作物造成毁灭性伤害的目的。

本发明通过下述技术方案实现：

一种分体式的农作物收获装置，包括相互独立的承接部、剥离部；

所述承接部包括圆形的盘体，所述盘体边缘设置垂直于盘体表面的挡板，所述盘体表面设置直线开口，所述直线开口的一端位于盘体圆心处、另一端将盘体边缘切开，所述挡板上设置缺口，所述缺口与直线开口连通；

所述剥离部包括同心的内环、外环，所述内环、外环均由弹性材料制作而成，所述内环、外环之间由n根环形均布的伸缩杆进行固定连接，其中n≥3；所述伸缩杆的一端固定在内环外壁、另一端固定在外环内壁。

针对现有技术中杆状农作物采摘效率低下的问题，本发明提出一种分体式的农作物收获装置，本装置包括承接部和剥离部两部分。其中剥离部用于剥离杆状农作物上的果实或粮食等，使用者仅需将内环套设在杆状作物上，用手握紧外环，外环受到手掌的作用力后被压缩，将作用力通过伸缩杆传递至内环，继续讲内环向内压缩，从而使得内环紧贴在杆状作物的表面，自上而下的移动剥离部，此时内环即会沿着杆状作物的杆体自上而下进行移动，将杆状作物上生长的果实粮食等剥离下来，剥离过程中虽然会将叶片部分剥离，但是不会对杆体造成过多的伤害，相较于现有技术中的机械剥离方式，能够避免对杆体造成毁灭性伤害，因此作物能够再次进行生产，极大的提高了对农作物的利用率。本发明通过伸缩杆的设置，使用者可以根据不同农作物的杆体直径大小，调整各伸缩杆的长度，从而拉伸或压缩内环，使得内环大小可调，从而满足各种大小的农作物杆体的剥离收获使用，极大的提高本发明的适用范围与灵活性。此外，相较于传统的手动摘取的方式，又极大的提高了采摘的效率，节约了采摘时间。本发明还包括承接部，在使用剥离部采摘的过程中，将承接部设置在杆状作物的下部位置，通过直线开口和缺口，使得作物的杆体进入盘体中心位置，从而通过剥离部剥离下来的物体会掉落至盘体上，并被挡板阻挡不会向外滚动，从而实现承接部与剥离部的配合使用，实现手动、高效的对杆状作物进行采摘、同时避免对作物造成毁灭性伤害的目的。

优选的，所述直线开口与缺口的轴线相互垂直且共面。即是当盘体水平放置时，直线开口的轴线水平，此时缺口的轴线竖直，由于两者轴线还共面，使得缺口与直线开口构成l形，便于农作物的杆体快速方便的从缺口和直线开口处进入。

优选的，所述挡板与盘体一体成型。提高盘体与挡板之间的连接稳定性，确保稳固。

优选的，所述弹性材料为硅胶。硅胶除了具有良好的弹性，还具有较高的强度和热稳定性，能够使得本发明具有较长的使用寿命。

优选的，所述内环的内侧表面固定若干凸点。提高内环对杆状农作物的剥削能力，通过凸点，使得内环内侧表面非常粗糙、具有极大的摩擦阻力，从而便于将粮食或果实更加快速高效的从杆体上刮落。

本发明与现有技术相比，具有如下的优点和有益效果：

1、本发明一种分体式的农作物收获装置，不会对杆体造成过多的伤害，相较于现有技术中的机械剥离方式，能够避免对杆体造成毁灭性伤害，因此作物能够再次进行生产，极大的提高了对农作物的利用率。

2、本发明一种分体式的农作物收获装置，通过剥离部剥离下来的物体会掉落至盘体上，并被挡板阻挡不会向外滚动，从而实现承接部与剥离部的配合使用，实现手动、高效的对杆状作物进行采摘、同时避免对作物造成毁灭性伤害的目的。

3、本发明一种分体式的农作物收获装置，通过伸缩杆的设置，使用者可以根据不同农作物的杆体直径大小，调整各伸缩杆的长度，从而拉伸或压缩内环，使得内环大小可调，从而满足各种大小的农作物杆体的剥离收获使用，极大的提高本发明的适用范围与灵活性。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

图1为本发明具体实施例的结构示意图；

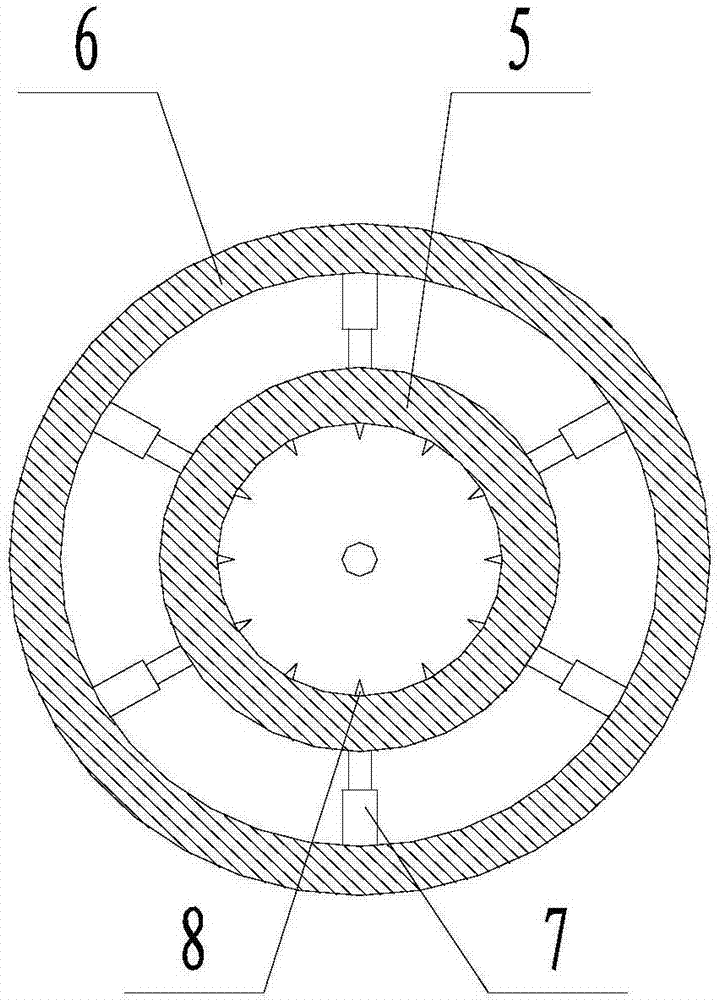

图2为本发明具体实施例中剥离部的主视图。

附图中标记及对应的零部件名称：

1-盘体，2-直线开口，3-挡板，4-缺口，5-内环，6-外环，7-连接件，8-凸点。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1：

如图1与图2所示的一种分体式的农作物收获装置，包括相互独立的承接部、剥离部；所述承接部包括圆形的盘体1，所述盘体1边缘设置垂直于盘体1表面的挡板3，所述盘体1表面设置直线开口2，所述直线开口2的一端位于盘体1圆心处、另一端将盘体1边缘切开，所述挡板3上设置缺口4，所述缺口4与直线开口2连通；所述剥离部包括同心的内环5、外环6，所述内环5、外环6均由弹性材料制作而成，所述内环5、外环6之间由n根环形均布的伸缩杆7进行固定连接，其中n≥3；所述伸缩杆7的一端固定在内环5外壁、另一端固定在外环6内壁。所述直线开口2与缺口4的轴线相互垂直且共面。所述挡板3与盘体1一体成型。所述弹性材料为硅胶。所述内环5的内侧表面固定若干凸点8。本实施例不会对杆体造成过多的伤害，相较于现有技术中的机械剥离方式，能够避免对杆体造成毁灭性伤害，因此作物能够再次进行生产，极大的提高了对农作物的利用率。通过剥离部剥离下来的物体会掉落至盘体上，并被挡板阻挡不会向外滚动，从而实现承接部与剥离部的配合使用，实现手动、高效的对杆状作物进行采摘、同时避免对作物造成毁灭性伤害的目的。通过伸缩杆7的设置，使用者可以根据不同农作物的杆体直径大小，调整各伸缩杆7的长度，从而拉伸或压缩内环5，使得内环5大小可调，从而满足各种大小的农作物杆体的剥离收获使用，极大的提高本发明的适用范围与灵活性。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
