一种前立柱装置的制作方法

本发明涉及联合收割机零部件技术领域，尤其涉及一种前立柱装置。

背景技术：

现有技术中的联合收割机的前立柱，主要用于承载电子控制单元（ecu），但是由于现有的前立柱设计不够合理，使得使用者操作不够方便。

因此，如何提供一种设计合理的前立柱以便于使用者的操作成为本领域技术人员亟待解决的技术问题。

技术实现要素：

本发明旨在至少解决现有技术中存在的技术问题之一，提供一种前立柱装置，以解决现有技术中的问题。

作为本发明的一个方面，提供一种前立柱装置，其中，所述前立柱装置包括：立柱板，所述立柱板上设置有保险丝盒连接板、喇叭安装板、线束底板、ecu底板和集成合底板，所述ecu底板位于线束底板的上方，所述线束底板位于所述立柱板的中间位置，所述保险丝盒连接板、所述喇叭安装板和所述集成合底板均位于所述线束底板的下方，所述保险丝盒连接板和所述集成合底板分别位于所述喇叭安装板的两侧，所述ecu底板用于安装所述ecu，所述线束底板用于固定线束，所述保险丝盒连接板用于连接保险丝盒。

优选地，所述前立柱装置还包括下连接板，所述下连接板位于所述立柱板上。

优选地，所述前立柱装置还包括面板，所述面板与所述下连接板位于同一平面，所述面板用于安装显示屏。

优选地，所述前立柱装置还包括定位板，所述定位板与所述下连接板位于同一平面。

优选地，所述前立柱装置还包括连接板，所述连接板位于所述立柱板上，所述连接板用于将所述立柱板进行固定。

优选地，所述前立柱装置还包括衬板，所述衬板位于所述连接板的上方，且与所述连接板位于同一平面。

优选地，所述前立柱装置还包括位于所述立柱板同一平面的弹簧固定板、u型连接板和加强板，所述弹簧固定板位于平面的中间位置，所述u型连接板和所述加强板均位于所述弹簧固定板的上方，且所述加强板位于所述u型连接板的上方。

优选地，所述线束底板包括间隔设置的第一线束底板和第二线束底板。

优选地，所述集成合底板包括间隔设置的第一集成合底板和第二集成合底板。

本发明提供的前立柱装置，结构简单，设计合理，能够方便使用者的操作。

附图说明

附图是用来提供对本发明的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本发明，但并不构成对本发明的限制。在附图中：

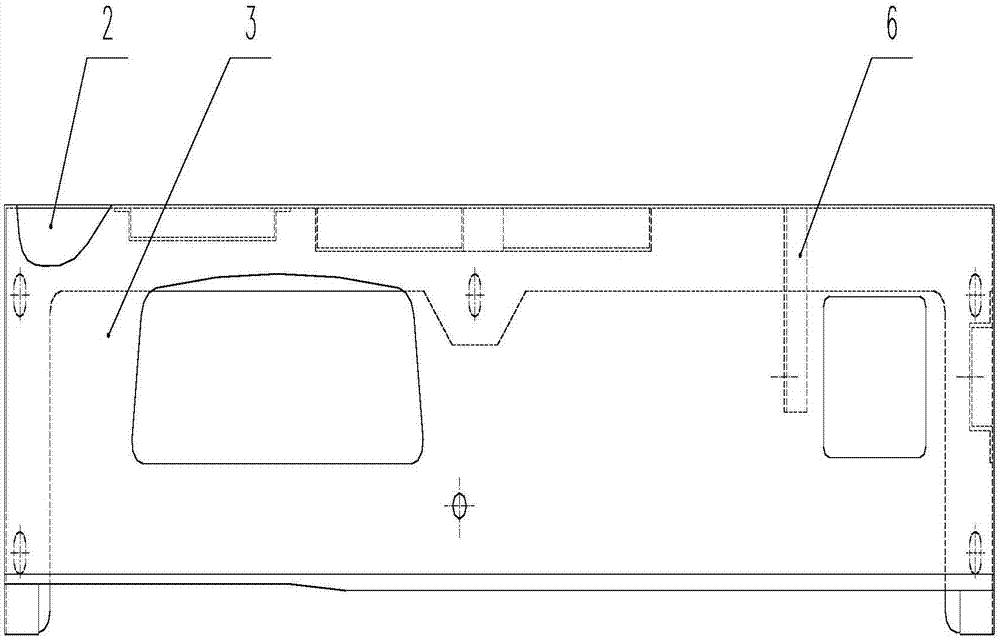

图1为本发明提供的前立柱装置的主视图。

图2为本发明提供的前立柱装置的俯视图。

图3为图1的主视图中的a-a向视图。

图4为图1的主视图中的b-b向视图。

具体实施方式

以下结合附图对本发明的具体实施方式进行详细说明。应当理解的是，此处所描述的具体实施方式仅用于说明和解释本发明，并不用于限制本发明。

作为本发明的一个方面，提供一种前立柱装置，其中，如图1所示，所述前立柱装置包括：立柱板1，所述立柱板1上设置有保险丝盒连接板4、喇叭安装板5、线束底板12、ecu底板13和集成合底板14，所述ecu底板13位于线束底板12的上方，所述线束底板12位于所述立柱板1的中间位置，所述保险丝盒连接板4、所述喇叭安装板5和所述集成合底板14均位于所述线束底板12的下方，所述保险丝盒连接板4和所述集成合底板14分别位于所述喇叭安装板5的两侧，所述ecu底板13用于安装所述ecu，所述线束底板12用于固定线束，所述保险丝盒连接板12用于连接保险丝盒。

本发明提供的前立柱装置，结构简单，设计合理，能够方便使用者的操作。

具体地，如图2所示，所述前立柱装置还包括下连接板2，所述下连接板2位于所述立柱板1上。

进一步具体地，所述前立柱装置还包括面板3，所述面板3与所述下连接板2位于同一平面，所述面板3用于安装显示屏。

进一步具体地，所述前立柱装置还包括定位板6，所述定位板6与所述下连接板2位于同一平面。

具体地，如图3所示，所述前立柱装置还包括连接板7，所述连接板7位于所述立柱板1上，所述连接板7用于将所述立柱板1进行固定。

进一步具体地，所述前立柱装置还包括衬板9，所述衬板9位于所述连接板7的上方，且与所述连接板7位于同一平面。

具体地，如图4所示，所述前立柱装置还包括位于所述立柱板1同一平面的弹簧固定板8、u型连接板10和加强板11，所述弹簧固定板8位于平面的中间位置，所述u型连接板10和所述加强板11均位于所述弹簧固定板8的上方，且所述加强板11位于所述u型连接板10的上方。

优选地，所述线束底板12包括间隔设置的第一线束底板和第二线束底板。

优选地，所述集成合底板14包括间隔设置的第一集成合底板和第二集成合底板。

可以理解的是，以上实施方式仅仅是为了说明本发明的原理而采用的示例性实施方式，然而本发明并不局限于此。对于本领域内的普通技术人员而言，在不脱离本发明的精神和实质的情况下，可以做出各种变型和改进，这些变型和改进也视为本发明的保护范围。

技术特征：

技术总结
本发明涉及联合收割机零部件技术领域，尤其涉及一种前立柱装置，其中，所述前立柱装置包括：立柱板，所述立柱板上设置有保险丝盒连接板、喇叭安装板、线束底板、ECU底板和集成合底板，所述ECU底板位于线束底板的上方，所述线束底板位于所述立柱板的中间位置，所述保险丝盒连接板、所述喇叭安装板和所述集成合底板均位于所述线束底板的下方，所述保险丝盒连接板和所述集成合底板分别位于所述喇叭安装板的两侧，所述ECU底板用于安装所述ECU，所述线束底板用于固定线束，所述保险丝盒连接板用于连接保险丝盒。本发明提供的前立柱装置，结构简单，设计合理，能够方便使用者的操作。
