山地光伏发电设备用的立柱密封圈的制作方法

本实用新型涉及密封圈，具体说的是山地光伏发电设备中立柱上使用的密封圈。

背景技术：

山地光伏发电设备作为常用的发电设备系统之一，具有自己独特的设备结构，其由前立柱、后立柱、各种压块、太阳能板等组成。

在立柱的安装中，立柱由下方的预埋件管和插入预埋件管的支撑管组成，在支撑管和预埋件管之间设有密封圈，现有的该结构中使用的密封圈为普通式的密封圈，在支撑管安装完密封圈插入预埋件管中时，需要人为保持支撑管平稳，经过再三调整，再由另一人通过紧固螺栓将支撑管紧固在预埋件管中，密封圈在此过程中只具密封作用，不具有支撑作用，而光伏发电的空旷环境，密封圈经常受到热胀冷缩，其密封效果受到很大影响，寿命也不能很好的保证。

技术实现要素：

为解决上述技术问题，本实用新型提供一种山地光伏发电设备用的立柱密封圈，不仅具有良好的密封效果，还具有支撑作用。

为实现上述技术目的，所采用的技术方案是：山地光伏发电设备用的立柱密封圈，设有两端均为开口的环形密封导套，密封导套的下部沿密封导套的圆周面上开设一排变形排气孔，密封导套的上部连接有呈倒锥形的环形收紧套，密封导套的外侧面上设有呈环形的卡沿，卡沿向下弯折与密封导套外壁之间围成一个环形的套腔。

本实用新型一排所述的变形排气孔设置高低相同。

本实用新型一排所述的变形排气孔大小相同。

本实用新型所述的变形排气孔为长条形孔。

本实用新型所述的卡沿的沿面向下倾斜。

本实用新型有益效果是：

1、该密封圈由上部环形套与下部带有变形排气孔的环形套组成，具有排气增加表面摩擦的作用，可随天气变换，密封圈有一定程度的自由变形，提升使用寿命，在密封导套的上部连接的收紧套将支撑管箍紧，防止密封圈脱落，并通过套腔挂在预埋件管上，起到支撑作用，同时，防止水气进入。

2、变形排气孔采用相同大小与高度设置，不仅使密封圈的成型容易，同时，所有变形排气孔的变形量相等，防止变形排气孔变形量不等使用时产生裂纹。

3、卡沿的沿面向下倾斜，使水流很快从卡沿导向下快速下流，从密封圈上离开，防止水气在密封圈上停留而进入立柱内。

附图说明

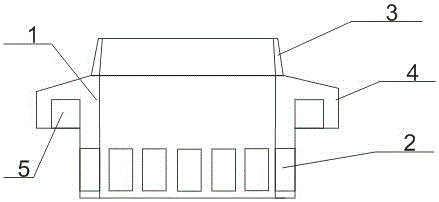

图1为本实用新型的结构示意图；

图2为本实用新型的另一种结构示意图；

图3为本实用新型的使用状态示意图；

图中：1、密封导套，2、变形排气孔，3、收紧套，4、卡沿，5、套腔，6、紧固螺栓，7、预埋件管，8、支撑管。

具体实施方式

山地光伏发电设备用的立柱密封圈，设有两端均为开口的环形密封导套，在使用时，密封导套套设在与密封导套直径一致的支撑管外壁上，密封导套的下部沿密封导套的圆周面上开设一排变形排气孔，密封导套的上部连接有呈倒锥形的环形收紧套，收紧套为倒锥形，其形状结构向支撑管表面收紧，防止水气进入密封圈与支撑管之间的间隙内，同时，收紧套收紧密封圈，不经过大力的拔拉，支撑管与密封圈之间不会产生移动，密封导套的外侧面上设有呈环形的卡沿，卡沿向下弯折与密封导套外壁之间围成一个环形的套腔，套腔是用于挂设在预埋件管管头上，密封圈整体设置在预埋件管与支撑管之间，起到支撑加密封的作用。

在使用时，先将密封圈套在支撑管的尾部，支撑管连带密封圈一起插入预埋件管内，密封圈的套腔罩在预埋件管的管头上，将支撑管与预埋件管之间的间隙密封，根据所需高度按压支撑管，由于密封圈下部具有变形排气孔，通过变形排气孔的变形，减少摩擦，支撑管很容易被向下压到指定位置，由于密封圈的支撑作用，并且密封导套相对于现有的密封圈比较长，在不使用力量时，其摩擦力可以保证没人为支撑，支撑管能稳定放置于预埋件管上，只需单人通过预埋件管上的预留孔，扭入紧固螺栓对支撑件进行紧固即可。

密封圈为橡胶制品，会热胀冷缩，下方的变形排气孔在天热时膨胀，给密封圈一定的变形空间，而在下寸天时，密封圈收缩，变形排气孔也会随之变形，给密封圈一定的收缩空间，使密封圈的使用寿命增强。
