一种自走式大蒜联合收获机的对齐切根装置的制作方法

本发明涉及农业机械设备技术领域，尤其涉及到用于大蒜收获的设备，具体为一种自走式大蒜联合收获机的对齐切根装置。

背景技术：

我国是世界上最大的大蒜生产区，同时也是北方人民一种必不可少的调味品。目前传统的人工收获方式是最简单也是最普遍的收获方式，尽管人工收获的整洁度高、去土效果好以及大蒜机械损坏率很低，但是收获效率极其低而且人工劳动成本很高，对于大型规模化种植是很不划算的。大蒜在收获过程中需要进行去土，切根等处理，所以在大蒜机械化收获的过程中需要有一个切根装置，但目前大蒜收获机中的切根装置容易对大蒜本身造成损害或不能有效的进行切根处理。

技术实现要素：

本发明针对现有技术的不足，提供一种自走式大蒜联合收获机的对齐切根装置，可使得大蒜在收获过程中能够进行有效的切根处理且对大蒜本身没有损伤。

本发明是通过如下技术方案实现的，提供一种自走式大蒜联合收获机的对齐切根装置，包括传动罩和位于所述传动罩内且通过轴承与传动罩连接的传动轴，所述传动轴通过沿其轴向分布的两个锥齿轮传动副分别连接有伸出所述传动罩的齿盘转轴i、齿盘转轴ii，位于传动罩之外的齿盘转轴i上固接有切根齿盘i，位于传动罩之外的齿盘转轴ii上固接有与所述切根齿盘i贴合接触的切根齿盘ii；

还包括与所述传动罩固接且位于所述切根齿盘i和切根齿盘ii贴合处前方的左导向杆、右导向杆，所述左导向杆与右导向杆共面且呈一定角度的夹角，所述左导向杆和右导向杆所在的平面沿大蒜输送方向向上倾斜。

在现有的大蒜收获机作业过程中，当大蒜被输送到对齐切根位置时，左导向杆和右导向杆将过低的大蒜托起，使得大蒜能够在同一水平面经过切根装置，这样可以有效避免切根齿盘i和切根齿盘ii对大蒜造成机械损伤，同时又能够有效对大蒜的根部进行切除，起到很好的切根效果。

作为优化，所述左导向杆、右导向杆分别通过左对齐支架、右对齐支架与传动罩固接，所述左对齐支架、右对齐支架上分别固设有将左导向杆、右导向杆卡住的卡槽。左导向杆和右导向杆分别通过卡槽固定于左对齐支架和右对齐支架上，便于根据大蒜的不同进行伸出距离的调整，满足更多的使用情况。

作为优选，所述左导向杆与右导向杆的夹角为30°~60°。本优选方案的角度设置既可以将输送来的大蒜托起，又保证了足够的收纳范围。

作为优选，所述左导向杆和右导向杆所在的平面与切根齿盘i和切根齿盘ii所在的平面夹角为30°~60°。以保证大蒜的被顺利输送通过切根装置。

作为优化，所述传动轴的一端伸出传动罩，并固接有传动齿轮。安装于现有的大蒜收获机上之后，便于接受大蒜收获机的动力输入。

本发明的有益效果为：通过一根轴带动两轴转动，从而带动切根齿盘i和切根齿盘ii同时转动能够对大蒜根部进行有效的切除；利用左导向杆和右导向杆将待收获的大蒜托起，使得大蒜能够在同一水平面上，达到很好的对齐效果，避免了大蒜在切根过程中对自身造成损伤；采用齿轮传动接受动力输入，结构简单，可靠性高。

附图说明

图1为本发明结构示意图；

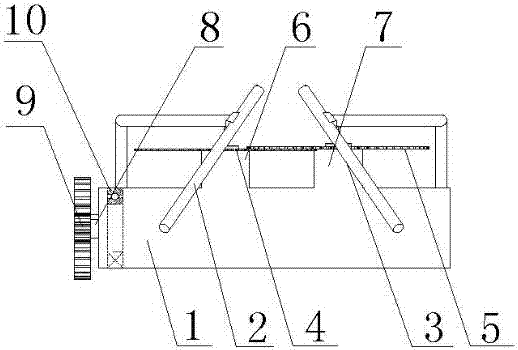

图2为图1的主视图；

图3为图1的俯视图；

图4为图1的左视图；

图中所示：

1、传动罩，2、左导向杆，3、右导向杆，4、切根齿盘i，5、切根齿盘ii，6、齿盘转轴i，7、齿盘转轴ii，8、传动轴，9、传动齿轮，10、轴承，11、左对齐支架，12、右对齐支架。

具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。

如图1所示一种自走式大蒜联合收获机的对齐切根装置，包括圆柱筒状的传动罩1和位于所述传动罩1内且通过轴承10与传动罩连接的传动轴8，传动轴8的一端伸出传动罩，并固接有传动齿轮9，传动轴8通过沿其轴向分布的两个锥齿轮传动副分别连接有伸出所述传动罩的齿盘转轴i6、齿盘转轴ii7，即在传动罩内的传动轴上套接固定有沿轴向分布的两主动锥齿轮，两主动锥齿轮分别啮合有从动锥齿轮，两从动锥齿轮分别与齿盘转轴i6、齿盘转轴ii7固定连接，齿盘转轴i6、齿盘转轴ii7通过轴承与传动罩连接，并且齿盘转轴i6和齿盘转轴ii7相互平行，并位于传动轴的同侧。

传动罩之外的齿盘转轴i6上固接有切根齿盘i4，位于传动罩之外的齿盘转轴ii7上固接有与所述切根齿盘i4贴合接触的切根齿盘ii5，切根齿盘i4和切根齿盘ii5均由钢板冲压制成，并且在边缘均设置有切割齿，齿盘转轴i6和齿盘转轴ii7转动时，带动切根齿盘i4和切根齿盘ii5转动，利用切根齿盘i4和切根齿盘ii5对大蒜根部进行切除。

在切根齿盘i4和切根齿盘ii5贴合处前方设有左导向杆2和右导向杆3，左导向杆2、右导向杆3分别通过左对齐支架11、右对齐支架12与传动罩1固接，左对齐支架11、右对齐支架12均由钢管弯折而成，与传动罩1的固接点分别位于切根齿盘i4的左侧、切根齿盘ii5右侧，左对齐支架11、右对齐支架12上分别固设有将左导向杆、右导向杆卡住的卡槽，使用时将左导向杆、右导向杆卡于卡槽内，方便调节左导向杆和右导向杆的伸出长度，适应不同规格大蒜的收获需求。

为了保证大蒜的顺利被托起，左导向杆2与右导向杆3共面且夹角为60°，左导向杆2和右导向杆3所在的平面沿大蒜输送方向向上倾斜，且左导向杆和右导向杆所在的平面与切根齿盘i和切根齿盘ii所在的平面夹角为30°。

收获前，将本切根装置安装于大蒜收获机上，通过传动齿轮接受大蒜收获机传递的动力，带动传动轴转动，传动轴通过两个锥齿轮副带动切根齿盘i4和切根齿盘ii5转动，大蒜收获机工作过程中，当大蒜被输送到切根装置时，左导向杆和右导向杆的共同作用将过低的大蒜托起，使得大蒜能够在同一水平面经过切根装置，这样可以有效避免切根齿盘i4和切根齿盘ii5对大蒜造成机械损伤，同时又能够有效对大蒜的根部进行切除，起到很好的切根效果。

当然，上述说明也并不仅限于上述举例，本发明未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述；以上实施例及附图仅用于说明本发明的技术方案并非是对本发明的限制，参照优选的实施方式对本发明进行了详细说明，本领域的普通技术人员应当理解，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换都不脱离本发明的宗旨，也应属于本发明的权利要求保护范围。

技术特征：

技术总结
本发明涉及一种自走式大蒜联合收获机的对齐切根装置，包括传动罩和位于传动罩内的传动轴，所述传动轴通过两个锥齿轮传动副分别连接有齿盘转轴I、齿盘转轴II，齿盘转轴I上固接有切根齿盘I，齿盘转轴II上固接有与所述切根齿盘I贴合接触的切根齿盘II；还包括位于切根齿盘I和切根齿盘II贴合处前方的左导向杆、右导向杆，左导向杆与右导向杆共面且呈一定角度的夹角，左导向杆和右导向杆所在的平面沿大蒜输送方向向上倾斜。本发明利用切根齿盘I和切根齿盘II同时转动对大蒜根部进行有效的切除；利用左导向杆和右导向杆将待收获的大蒜托起，使得大蒜能够在同一水平面上，达到很好的对齐效果，避免了大蒜在切根过程中对自身造成损伤。

技术研发人员：侯加林;王利远;李玉华;刘晓
受保护的技术使用者：山东农业大学
技术研发日：2017.11.27
技术公布日：2018.02.27
