移栽机间歇打穴装置的制作方法

本发明属于农业机械领域，特别涉及移栽机间歇打穴装置，用于作物移栽前的土壤打穴作业。

背景技术：

育苗移栽可节省种子，提高作物抗病、抗寒的能力，有效延长作物生长期，提高作物产量；为模仿人工移栽的步骤，可采用分步移栽，即由专用机械打穴，配套人工栽苗或者机械放苗；移栽机间歇打穴装置是用于分步移栽的专用设备，能够按照指定的株距要求进行打穴。

技术实现要素：

本发明提供的是移栽机间歇打穴装置，可完成作物分步移栽时的打穴作业。

本发明的技术方案是,移栽机间歇打穴装置包含有打穴轴链轮、机架、输入链轮、棘舌、棘轮、棘轮轴链轮、连杆、棘轮轴、曲柄轴、打穴轴、打穴器、曲柄、摇杆；棘轮轴、曲柄轴、打穴轴安装在机架上；输入链轮和曲柄分别固定安装在曲柄轴两端，曲柄与摇杆之间安装连杆；棘轮和摇杆分别固定安装在棘轮轴两端；动力从输入链轮输入，输入链轮带动曲柄作圆周运动，驱动摇杆摆动；棘轮轴链轮与棘轮同轴安装且与棘轮相邻，棘舌安装在棘轮轴链轮上；打穴轴的端部安装打穴轴链轮，打穴器安装在打穴轴上；棘轮推动棘轮轴链轮作间歇转动，棘轮轴链轮通过链条带动打穴轴链轮旋转，打穴轴上的打穴器间歇旋转，并在打穴器向下时完成打穴，打穴器旋转方向与地轮旋转方向相同。

与现有技术相比，本发明采用曲柄摇杆机构与棘轮机构实现了间歇打穴功能，打穴间距可通过调整传动比来实现。

附图说明

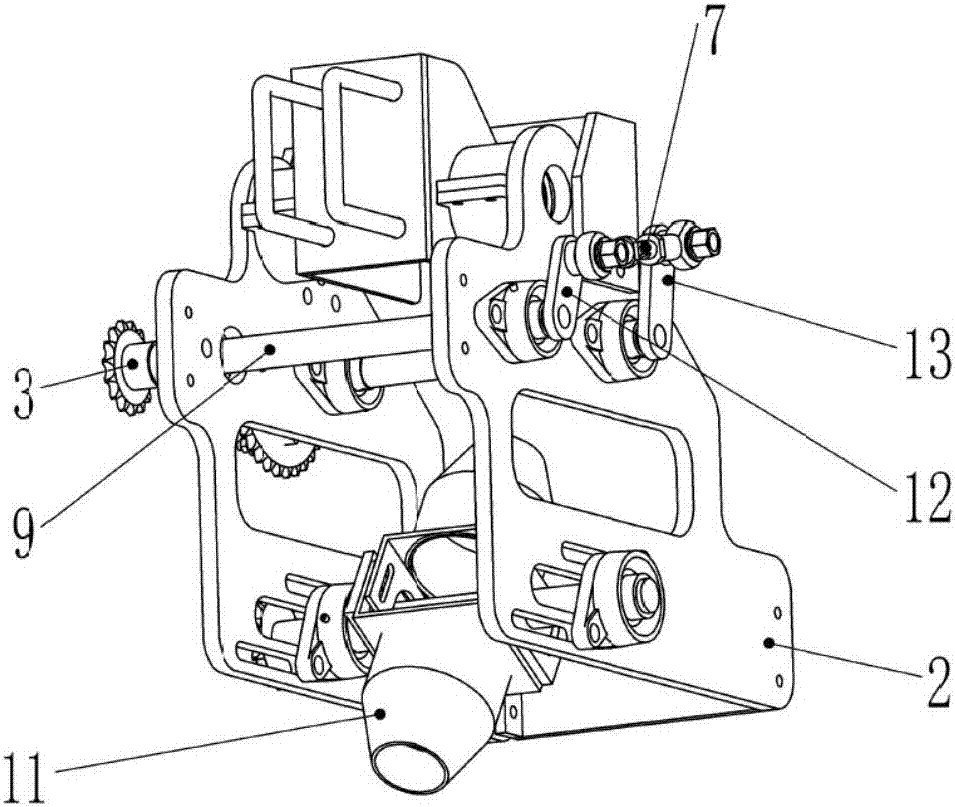

图1是移栽机间歇打穴装置示意图a。

图2是移栽机间歇打穴装置示意图b。

图3是移栽机间歇打穴装置打穴器示意图。

附图中，1.打穴轴链轮，2.机架，3.输入链轮，4.棘舌，5.棘轮，6.棘轮轴链轮，7.连杆，8.棘轮轴，9.曲柄轴，10.打穴轴，11.打穴器，12.曲柄，13.摇杆。

具体实施方式

下面结合附图对本发明做进一步详细的说明。

如图1、图2、图3所示，移栽机间歇打穴装置包含有打穴轴链轮1、机架2、输入链轮3、棘舌4、棘轮5、棘轮轴链轮6、连杆7、棘轮轴8、曲柄轴9、打穴轴10、打穴器11、曲柄12、摇杆13；棘轮轴8、曲柄轴9、打穴轴10安装在机架2上；输入链轮3和曲柄12分别固定安装在曲柄轴9两端，曲柄12与摇杆13之间安装连杆7；棘轮5和摇杆13分别固定安装在棘轮轴8两端；动力从输入链轮3输入，输入链轮3带动曲柄12作圆周运动，驱动摇杆13摆动；棘轮轴链轮6与棘轮5同轴安装且与棘轮5相邻，棘舌4安装在棘轮轴链轮6上；打穴轴10的端部安装打穴轴链轮1，打穴器11安装在打穴轴10上；棘轮5推动棘轮轴链轮6作间歇转动，棘轮轴链轮6通过链条带动打穴轴链轮1旋转，打穴轴10上的打穴器11间歇旋转，并在打穴器11向下时完成打穴，打穴器11旋转方向与地轮旋转方向相同。

上述实施例仅为本发明较佳的实施例，并非是对本发明实施方式的限定，对于所属领域的从业人员，在上述说明的基础上做出其它不同形式的变化或变动，这里无需也无法对所有实施方式予以穷举，凡在本发明的精神和原则之内做出的任何修改、等同替换和改进，均应包含在本发明的权利要求保护范围之内。

技术特征：

技术总结
移栽机间歇打穴装置包含有打穴轴链轮、机架、输入链轮、棘舌、棘轮、棘轮轴链轮、连杆、棘轮轴、曲柄轴、打穴轴、打穴器、曲柄、摇杆；动力从输入链轮输入，输入链轮带动曲柄做圆周运动，驱动摇杆摆动，摇杆与棘轮同轴安装，棘轮推动棘轮轴链轮作间歇转动，棘轮轴链轮通过链条带动打穴轴链轮旋转，打穴轴上的打穴器间歇旋转完成打穴；与现有技术相比，本发明采用曲柄摇杆机构与棘轮机构实现了间歇打穴功能，打穴间距可通过调整传动比来实现。

技术研发人员：韩长杰;徐阳;张静
受保护的技术使用者：新疆农业大学
技术研发日：2017.05.15
技术公布日：2018.02.27
