一种便于移动的有机蔬菜培育盆的制作方法

本发明涉及蔬菜培育技术领域，具体为一种便于移动的有机蔬菜培育盆。

背景技术：

种植即植物栽培，包括各种农作物、林木、果树、花草、药用和观赏等植物的栽培，有粮食作物、经济作物、蔬菜作物、绿肥作物、饲料作物和牧草等。

随着科技的发展人们逐渐不满足于靠土地吃饭的传统种植方式，于是出现了一种新型的利用机器模拟自然生长环境的种植方式。像设施种植、立体种植和汇彦种植等等这些新型种植方式出现在了人们的视野，也统称为现代化种植，但是目前的有机蔬菜培育盆结构复杂，无法进行调节，不便于进行移动。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种便于移动的有机蔬菜培育盆，解决了目前的有机蔬菜培育盆结构复杂，无法进行调节和不便于进行移动的问题。

（二）技术方案

为实现上述目的，本发明提供如下技术方案：一种便于移动的有机蔬菜培育盆，包括固定架，所述固定架的内部设有盆体，所述盆体的外表面与固定架的内壁固定连接，所述盆体的顶部设有螺纹杆，所述螺纹杆靠近盆体的一端依次贯穿盆体的外表面与固定架的外表面并延伸至固定架的底部，所述螺纹杆的外表面套设有固定圈，所述固定圈的内壁与螺纹杆外表面螺纹连接，所述固定圈的外表面固定连接有两个相对称的固定杆，所述固定杆远离固定圈的一端与固定架的底部固定连接，所述固定圈远离固定架的一侧面固定连接有弯曲杆，所述弯曲杆的底部固定连接有传动杆，所述传动杆远离弯曲杆的一端套设有第一轴承，所述第一轴承的外表面套设有滚动轮，所述螺纹杆的顶部套设有第二轴承，所述第二轴承的内壁与螺纹杆的外表面固定连接，所述第二轴承的外表面固定连接有摇杆，所述摇杆的外表面套设有橡胶软垫。

优选的，所述螺纹杆的底部固定连接有底脚，所述底脚的底部开设有防滑纹。

优选的，所述螺纹杆底部的外表面套设有防护圈，所述防护圈的内壁与螺纹杆的外表面固定连接。

优选的，所述盆体和螺纹杆外表面相接触处与固定架和螺纹杆外表面相接触处均开设有与螺纹杆相适配的螺纹。

优选的，所述固定架的底部设有排水管，所述排水管的顶端依次贯穿固定架的外表面和盆体的外表面并延伸至盆体的内部。

优选的，所述固定架的两侧面均设有转轮，所述转轮的外表面固定连接有推杆，所述推杆远离转轮的一端固定连接有推把。

（三）有益效果

本发明提供了一种便于移动的有机蔬菜培育盆，具备以下有益效果：

（1）该便于移动的有机蔬菜培育盆，通过推把与推杆和转轮的相互配合减少了工作人员在拉动或者推动培育盆的工作强度，提高了培育盆的整体适用性，通过设置排水管可以将储存在培育盆内部多余的水排出培育盆的内部，避免培育盆内部的水分过多对蔬菜造成损坏，有效的保障了有机蔬菜的健康生长。

（2）该便于移动的有机蔬菜培育盆，通过设置防滑纹加强了底脚对地面的摩擦强度，提高了培育盆的整体稳定性，通过设置防护圈避免螺纹杆发生碰撞，保护了螺纹杆的外表面，通过摇动摇杆，通过摇杆的转动带动螺纹杆旋转，通过螺纹杆的转动会使其慢慢下移，通过螺纹杆的底脚会超过滚动轮的高度与地面相接触，当降到合适的位置时停止摇动即可稳定培育盆，通过反向摇动摇杆可将螺纹杆收回使滚动轮与地面接触，通过推动或者拉动推手，即可完成对培育盆的移动，达到了结构简单，能够进行调节和便于移动的效果。

附图说明

图1为本发明结构正视图；

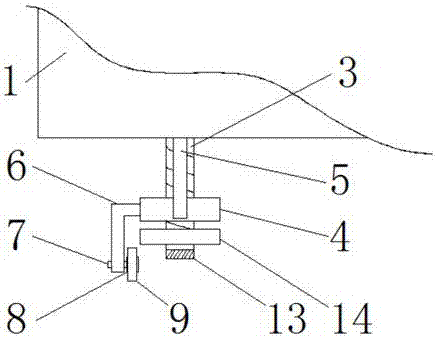

图2为本发明固定圈示意图。

图中：1固定架、2盆体、3螺纹杆、4固定圈、5固定杆、6弯曲杆、7传动杆、8第一轴承、9滚动轮、10第二轴承、11摇杆、12橡胶软垫、13底脚、14防护圈、15排水管、16转轮、17推杆、18推把。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种便于移动的有机蔬菜培育盆，包括固定架1，固定架1的两侧面均设有转轮16，转轮16的外表面固定连接有推杆17，推杆17远离转轮16的一端固定连接有推把18，通过推把18与推杆17和转轮16的相互配合减少了工作人员在拉动或者推动培育盆的工作强度，提高了培育盆的整体适用性，固定架1的底部设有排水管15，排水管15的顶端依次贯穿固定架1的外表面和盆体1的外表面并延伸至盆体1的内部，通过设置排水管15可以将储存在培育盆内部多余的水排出培育盆的内部，避免培育盆内部的水分过多对蔬菜造成损坏，有效的保障了有机蔬菜的健康生长，盆体1和螺纹杆3外表面相接触处与固定架1和螺纹杆3外表面相接触处均开设有与螺纹杆3相适配的螺纹，固定架1的内部设有盆体2，盆体2的外表面与固定架1的内壁固定连接，盆体2的顶部设有螺纹杆3，螺纹杆3的底部固定连接有底脚13，底脚13的底部开设有防滑纹，通过设置防滑纹加强了底脚13对地面的摩擦强度，提高了培育盆的整体稳定性，螺纹杆3底部的外表面套设有防护圈14，防护圈14的内壁与螺纹杆3的外表面固定连接，通过设置防护圈14避免螺纹杆3发生碰撞，保护了螺纹杆3的外表面，螺纹杆3靠近盆体2的一端依次贯穿盆体2的外表面与固定架1的外表面并延伸至固定架1的底部，螺纹杆3的外表面套设有固定圈4，固定圈4的内壁与螺纹杆3外表面螺纹连接，固定圈4的外表面固定连接有两个相对称的固定杆5，固定杆5远离固定圈4的一端与固定架1的底部固定连接，固定圈4远离固定架1的一侧面固定连接有弯曲杆6，弯曲杆6的底部固定连接有传动杆7，传动杆7远离弯曲杆6的一端套设有第一轴承8，第一轴承8的外表面套设有滚动轮9，螺纹杆3的顶部套设有第二轴承10，第二轴承10的内壁与螺纹杆3的外表面固定连接，第二轴承10的外表面固定连接有摇杆11，摇杆11的外表面套设有橡胶软垫12。

工作原理：首先摇动摇杆11，由摇杆11的转动带动螺纹杆3旋转，由于螺纹杆3的转动会使其慢慢下移，同时螺纹杆3的底脚13会超过滚动轮9的高度与地面相接触，当降到合适的位置时停止摇动即可稳定培育盆，通过反向摇动摇杆11可将螺纹杆3收回使滚动轮9与地面接触，通过推动或者拉动推手18，即可完成对培育盆的移动作业。

综上所述，该便于移动的有机蔬菜培育盆，通过设置防护圈14避免螺纹杆3发生碰撞，保护了螺纹杆3的外表面，通过设置防滑纹加强了底脚13对地面的摩擦强度，提高了培育盆的整体稳定性，通过推把18与推杆17和转轮16的相互配合减少了工作人员在拉动或者推动培育盆的工作强度，提高了培育盆的整体适用性，解决了目前的有机蔬菜培育盆结构复杂，无法进行调节和不便于进行移动的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
