一种葡萄种植用喷药装置的制作方法

本发明涉及葡萄种植技术领域，具体为一种葡萄种植用喷药装置。

背景技术：

葡萄为葡萄科葡萄属木质藤本植物，小枝圆柱形，有纵棱纹，无毛或被稀疏柔毛，叶卵圆形，圆锥花序密集或疏散，基部分枝发达，果实球形或椭圆形，花期4-5月，果期8-9月，葡萄是世界最古老的果树树种之一，葡萄的植物化石发现于第三纪地层中，说明当时已遍布于欧、亚及格陵兰，葡萄原产亚洲西部，世界各地均有栽培，世界各地的葡萄约95%集中分布在北半球，葡萄为著名水果，生食或制葡萄干，并酿酒，酿酒后的酒脚可提酒食酸，根和藤药用能止呕、安胎，葡萄在种植时为了消除害虫和杂草，会对葡萄进行喷药，但是目前的喷药装置容易发生药物沉淀的问题，影响消除害虫和杂草的效果，使用不便。

技术实现要素：

本发明的目的在于提供一种葡萄种植用喷药装置，具备避免药物沉淀，提升消除害虫和杂草的效果，使用方便的优点，解决了目前的喷药装置容易发生药物沉淀的问题，影响消除害虫和杂草的效果，使用不便的问题。

为实现上述目的，本发明提供如下技术方案：一种葡萄种植用喷药装置，包括放置箱和工作箱，所述放置箱位于工作箱的顶部，所述放置箱的顶部固定安装有电机，所述电机的输出端贯穿放置箱并延伸至放置箱的内部固定连接有转动杆，所述转动杆两侧的顶部和底部均固定连接有晃动板，所述放置箱的左侧连通有放置管，所述放置箱的右侧固定连接有放置板，所述放置板的顶部固定安装有水泵，所述水泵的入水口连通有l形水管，所述l形水管远离水泵的一端贯穿放置箱并延伸至放置箱的内部，所述水泵的出水口连通有直水管；

所述工作箱内壁的左侧固定连接有连接座一，所述连接座一的右侧通过转轴活动连接有活动杆，所述活动杆的右端通过转轴活动连接有滑轮，所述放置箱的底部固定连接有移动杆，所述工作箱顶部的右侧开设有移动槽，所述移动杆的底部穿过移动槽并延伸至工作箱的内部，所述移动杆的左侧固定连接有滑轨，所述滑轮与滑轨滑动连接，所述工作箱内壁顶部的左侧固定连接有连接座二，所述连接座二的底部通过转轴活动连接有电动伸缩杆，所述电动伸缩杆远离连接座二的一端通过转轴活动连接有连接座三，所述工作箱内壁的顶部且位于移动槽的左侧固定连接有连接座四，所述连接座四的底部通过转轴活动连接有连杆一，所述连接座三的右侧与连杆一的左侧固定连接，所述连杆一的底部通过销轴活动连接有连杆二，所述连杆二的底部通过销轴与活动杆活动连接，所述工作箱内壁右侧的顶部和底部均固定连接有弹簧一，所述弹簧一的左端与移动杆固定连接。

优选的，所述放置箱两侧的底部均固定连接有连接板，所述连接板的底部固定连接有滑块，所述工作箱两侧的顶部均固定连接有支撑板，所述支撑板的顶部开设有滑槽，所述滑块与滑槽滑动连接。

优选的，所述工作箱内壁底部的左侧固定连接有弹簧二，所述弹簧二的顶部与活动杆固定连接。

优选的，所述晃动板的表面开设有加速孔，且每个晃动板表面加速孔的数量为三个。

与现有技术相比，本发明的有益效果如下：

1、本发明通过活动杆、滑轮、移动杆、移动槽、滑轨、电动伸缩杆、连杆一、连杆二和弹簧一的配合，能够促使移动杆带动放置箱不断的左右移动，从而使药物在放置箱内部剧烈晃动，能够避免药物沉淀，提升消除害虫和杂草的效果，使用方便。

2、本发明通过设置弹簧二，能够使活动杆具有复位性，通过设置加速孔，能够加快药物的流速。

附图说明

图1为本发明结构示意图；

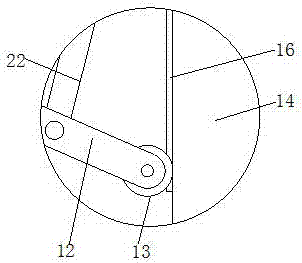

图2为本发明图1中a的局部结构放大图。

图中：1放置箱、2工作箱、3电机、4转动杆、5晃动板、6放置管、7放置板、8水泵、9l形水管、10直水管、11连接座一、12活动杆、13滑轮、14移动杆、15移动槽、16滑轨、17连接座二、18电动伸缩杆、19连接座三、20连接座四、21连杆一、22连杆二、23弹簧一、24连接板、25滑块、26支撑板、27滑槽、28弹簧二、29加速孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种葡萄种植用喷药装置，包括放置箱1和工作箱2，放置箱1位于工作箱2的顶部，放置箱1两侧的底部均固定连接有连接板24，连接板24的底部固定连接有滑块25，工作箱2两侧的顶部均固定连接有支撑板26，支撑板26的顶部开设有滑槽27，滑块25与滑槽27滑动连接，放置箱1的顶部固定安装有电机3，电机3的输出端贯穿放置箱1并延伸至放置箱1的内部固定连接有转动杆4，转动杆4两侧的顶部和底部均固定连接有晃动板5，晃动板5的表面开设有加速孔29，且每个晃动板5表面加速孔29的数量为三个，通过设置加速孔29，能够加快药物的流速，放置箱1的左侧连通有放置管6，放置箱1的右侧固定连接有放置板7，放置板7的顶部固定安装有水泵8，水泵8的入水口连通有l形水管9，l形水管9远离水泵8的一端贯穿放置箱1并延伸至放置箱1的内部，水泵8的出水口连通有直水管10；

工作箱2内壁的左侧固定连接有连接座一11，连接座一11的右侧通过转轴活动连接有活动杆12，工作箱2内壁底部的左侧固定连接有弹簧二28，弹簧二28的顶部与活动杆12固定连接，通过设置弹簧二28，能够使活动杆12具有复位性，活动杆12的右端通过转轴活动连接有滑轮13，放置箱1的底部固定连接有移动杆14，工作箱2顶部的右侧开设有移动槽15，移动杆14的底部穿过移动槽15并延伸至工作箱2的内部，移动杆14的左侧固定连接有滑轨16，滑轮13与滑轨16滑动连接，工作箱2内壁顶部的左侧固定连接有连接座二17，连接座二17的底部通过转轴活动连接有电动伸缩杆18，电动伸缩杆18远离连接座二17的一端通过转轴活动连接有连接座三19，工作箱2内壁的顶部且位于移动槽15的左侧固定连接有连接座四20，连接座四20的底部通过转轴活动连接有连杆一21，连接座三19的右侧与连杆一21的左侧固定连接，连杆一21的底部通过销轴活动连接有连杆二22，连杆二22的底部通过销轴与活动杆12活动连接，工作箱2内壁右侧的顶部和底部均固定连接有弹簧一23，弹簧一23的左端与移动杆14固定连接，通过活动杆12、滑轮13、移动杆14、移动槽15、滑轨16、电动伸缩杆18、连杆一21、连杆二22和弹簧一23的配合，能够促使移动杆14带动放置箱1不断的左右移动，从而使药物在放置箱1内部剧烈晃动，能够避免药物沉淀，提升消除害虫和杂草的效果，使用方便。

使用时，使用者通过放置管6将待喷洒的药物放入放置箱1内部，使用者再分别启动电机3、水泵8和电动伸缩杆18，电机3通过转动杆14带动晃动板5转动，起到使药物晃动的效果，水泵8通过l形水管9抽取放置箱1内的药物，再通过直水管10喷出，电动伸缩杆18伸缩时在连杆一21和连杆二22的配合下，促使活动杆12不断的改变倾斜角度，从而能够让移动杆14在滑轮13、滑轨16和弹簧一23的作用下不断的左右移动，移动杆14左右移动时带动放置箱1不断的左右运动，使药物在放置箱1内部晃动更加剧烈。

综上所述：该葡萄种植用喷药装置，通过活动杆12、滑轮13、移动杆14、移动槽15、滑轨16、电动伸缩杆18、连杆一21、连杆二22和弹簧一23的配合，解决了目前的喷药装置容易发生药物沉淀的问题，影响消除害虫和杂草的效果，使用不便的问题。
