一种高效的葡萄种植用杀虫装置的制作方法

本发明涉及葡萄种植技术领域，具体为一种高效的葡萄种植用杀虫装置。

背景技术：

葡萄品种很多，全世界约有8000种，总体上可以分为酿酒葡萄和食用葡萄两大类，但是常用酿酒的葡萄不过十几种，葡萄栽培技术主要包括整枝技术、肥水技术、花果技术和病虫害防治技术，其中肥水技术、花果技术和病虫害防治技术差异不大，唯有整枝技术对产量和品种的影响最大，目前常见的葡萄种植用杀虫装置大都是人工背着打药桶对葡萄进行杀虫，这种打虫方式不仅效率低，且费时费力，不利于人们的使用。

技术实现要素：

本发明的目的在于提供一种高效的葡萄种植用杀虫装置，具备葡萄种植用杀虫装置高效杀虫的优点，解决了葡萄种植用杀虫装置杀虫效率低的问题。

为实现上述目的，本发明提供如下技术方案：一种高效的葡萄种植用杀虫装置，包括底座，所述底座的顶部设置有转动块，所述转动块顶部的两侧均固定连接有支撑杆，所述支撑杆的顶端固定连接有固定板，所述固定板的内部开设有水槽；

所述底座的内部固定连接有电机，所述电机转轴的顶端贯穿底座并延伸至底座的外部与转动块的底部固定连接，所述支撑杆的表面活动连接有支撑块，两个支撑块之间固定连接有活动块，所述活动块的内部设置有双向电机，所述双向电机的顶部和底部均固定连接有连接板，所述连接板远离双向电机的一侧与活动块的内壁固定连接，所述双向电机转轴的前端和后端均贯穿活动块并延伸至活动块的外部固定连接有连接块，所述连接块的表面固定连接有转动块，所述支撑块的顶部和底部分别固定连接有第一弹簧和第二弹簧，所述第一弹簧的底部和第二弹簧的顶部分别与转动块的顶部和固定板的底部固定连接，所述固定板的正面和背面均连通有进水管，所述进水管远离固定板的一端与连接块的表面连通。

优选的，所述活动块的表面开设有散热孔，所述散热孔位于双向电机的两侧，所述散热孔的数量不少于两个。

优选的，所述底座的底部固定连接有滑轮，所述滑轮固定连接在底座底部的四角，所述滑轮的表面设置有防滑纹。

优选的，所述固定板的表面开设有排水口，所述固定板的右侧活动连接有排水盖，所述排水盖位于排水口的右侧。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置电机、支撑块、活动块、双向电机、连接块、转动块、第一弹簧、第二弹簧、进水管和连接板配合使用，使葡萄种植用杀虫装置高效杀虫，葡萄种植杀虫不需要人工背着打药桶对葡萄进行杀虫，提高了工作效率，且省时省力，有利于人们的使用。

2、本发明通过设置散热孔，增加双向电机的使用寿命，通过设置滑轮，使葡萄种植用杀虫装置便于移动，通过设置排水口和排水盖，使固定板内的水便于排出。

附图说明

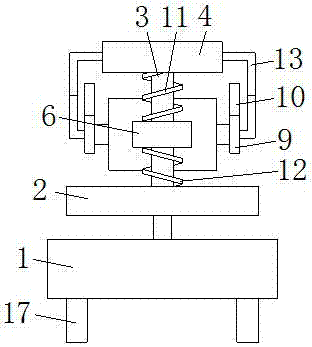

图1为本发明结构示意图；

图2为本发明结构右视图；

图3为本发明结构转动块示意图。

图中：1底座、2转动块、3支撑杆、4固定板、5电机、6支撑块、7活动块、8双向电机、9连接块、10转动块、11第一弹簧、12第二弹簧、13进水管、14水槽、15连接板、16散热孔、17滑轮、18排水口、19排水盖。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种高效的葡萄种植用杀虫装置，包括底座1，底座1的底部固定连接有滑轮17，滑轮17固定连接在底座1底部的四角，滑轮17的表面设置有防滑纹，通过设置滑轮17，使葡萄种植用杀虫装置便于移动，底座1的顶部设置有转动块2，转动块2顶部的两侧均固定连接有支撑杆3，支撑杆3的顶端固定连接有固定板4，固定板4的表面开设有排水口18，固定板14的右侧活动连接有排水盖19，排水盖19位于排水口18的右侧，通过设置排水口18和排水盖19，使固定板4内的水便于排出，固定板4的内部开设有水槽14；

底座1的内部固定连接有电机5，电机5转轴的顶端贯穿底座1并延伸至底座1的外部与转动块2的底部固定连接，支撑杆3的表面活动连接有支撑块6，两个支撑块6之间固定连接有活动块7，活动块7的表面开设有散热孔16，散热孔16位于双向电机8的两侧，散热孔16的数量不少于两个，通过设置散热孔16，增加双向电机8的使用寿命，活动块7的内部设置有双向电机8，双向电机8的顶部和底部均固定连接有连接板15，连接板15远离双向电机8的一侧与活动块7的内壁固定连接，双向电机8转轴的前端和后端均贯穿活动块7并延伸至活动块7的外部固定连接有连接块9，连接块9的表面固定连接有转动块10，支撑块6的顶部和底部分别固定连接有第一弹簧11和第二弹簧12，第一弹簧11的底部和第二弹簧12的顶部分别与转动块2的顶部和固定板4的底部固定连接，固定板4的正面和背面均连通有进水管13，进水管13远离固定板4的一端与连接块9的表面连通，通过设置电机5、支撑块6、活动块7、双向电机8、连接块9、转动块10、第一弹簧11、第二弹簧12、进水管13和连接板15配合使用，使葡萄种植用杀虫装置高效杀虫，葡萄种植杀虫不需要人工背着打药桶对葡萄进行杀虫，提高了工作效率，且省时省力，有利于人们的使用。

使用时，将药水倒入固定板4上水槽14内，启动电机5，电机5带动转动块10、支撑杆3、固定板4、支撑块6和活动块7转动，启动双向电机8，双向电机8带动连接块9和转动块10转动，在第一弹簧11和第二弹簧12的配合下，活动块7和转动块10会上下移动，进水管13为可伸缩管，药水流经水槽14、进水管13和连接块9，最后流入转动块10内，由转动块10上的小孔喷出，使葡萄种植用杀虫装置高效杀虫，葡萄种植杀虫不需要人工背着打药桶对葡萄进行杀虫，提高了工作效率，且省时省力，有利于人们的使用。

综上所述：该高效的葡萄种植用杀虫装置，通过电机5、支撑块6、活动块7、双向电机8、连接块9、转动块10、第一弹簧11、第二弹簧12、进水管13和连接板15配合，解决了葡萄种植用杀虫装置杀虫效率低的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
