一种喷洒设备的制作方法

本发明涉及机械设备技术领域，具体涉及一种喷洒设备。

背景技术：

绿化是栽种植物以改善环境的活动，绿化指的是栽植防护林、路旁树木、农作物以及居民区和公园内的各种植物等，绿化包括国土绿化、城市绿化、四旁绿化和道路绿化等，绿化可改善环境卫生，维持生态平衡。用于绿化的各种植物需要人工定期养护，洒水和喷药工作不可避免，让植物得到更多水分，使植物免遭害虫的侵袭。喷洒设备是园林绿化中使用频繁的日常用具。

现有的喷洒设备只能喷洒一种药液，有的药液相互不影响的，可以混合一起喷洒，但也有的药之间是不能相互混合的，容易发生化学反应从而失去相应的药效，若需要喷洒不同药液的话，则需要重复喷洒工作，劳动强度大，工作效率低，并且，现有的喷洒头都是外置的，不使用时容易沾上灰尘造成堵塞。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的喷洒设备，它可以同时喷洒几种不能相互混合的不同药液，不需要重复喷洒工作，降低劳动强度，提高工作效率，且喷洒头不使用时可以收起，不会发生沾上灰尘而堵塞的情况。

为了解决背景技术所存在的问题，本发明采用的技术方案为：它包括底座、底层药液桶、中层药液桶、上层药液桶、加液柱一、加液柱二、加液柱三、水泵、出液管、万向节、喷洒头一、喷洒头二、喷洒头三、罩口、外罩、电池、推手、置物箱；所述底座上方设有底层药液桶，底层药液桶上方设有中层药液桶，中层药液桶上方设有上层药液桶，底层药液桶、中层药液桶、上层药液桶之间分别隔开，上层药液桶上设有加液柱一，加液柱二穿设在上层药液桶内部，加液柱二与上层药液桶内部空间隔离，加液柱二与中层药液桶连通，加液柱三穿设在上层药液桶和中层药液桶内部，加液柱三与上层药液桶和中层药液桶的内部空间隔离，加液柱三与底层药液桶连通，底层药液桶、中层药液桶、上层药液桶内分别设置有水泵，水泵分别与出液管连接，三个出液管分别穿透底层药液桶、中层药液桶、上层药液桶的侧面伸出，三个出液管上下排列且处于同一竖直线上，三个出液管的外端分别与万向节连接，从上到下的万向节分别与喷洒头一、喷洒头二和喷洒头三连通，底层药液桶、中层药液桶、上层药液桶的外侧分别设有罩口，罩口与喷洒头处于药液桶的同一侧，罩口上有与其配套设置的外罩，底座内设有电池，上层药液桶、中层药液桶的另一侧设有推手，底座上还设有置物箱，置物箱安装在推手的下方。

进一步的，所述罩口分别与底层药液桶、中层药液桶、上层药液桶一体连接。

进一步的，所述三个水泵分别与电池电连接。

进一步的，所述三个水泵分别设有各自的开关。

进一步的，所述底座的底部设有移轮。

进一步的，所述加液柱一、加液柱二、加液柱三的顶部等高。

采用上述结构后，本发明有益效果为：它可以同时喷洒几种不能相互混合的不同药液，不需要重复喷洒工作，降低劳动强度，提高工作效率，且喷洒头不使用时可以收起，不会发生沾上灰尘而堵塞的情况。

附图说明

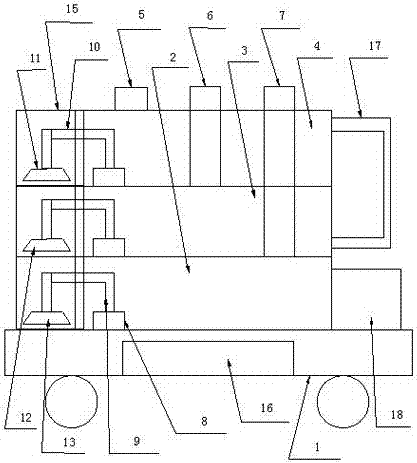

图1为本发明的结构示意图；

图2为本发明的喷洒头在不使用时收起的结构示意图。

附图标记说明：底座1、底层药液桶2、中层药液桶3、上层药液桶4、加液柱一5、加液柱二6、加液柱三7、水泵8、出液管9、万向节10、喷洒头一11、喷洒头二12、喷洒头三13、罩口14、外罩15、电池16、推手17、置物箱18。

具体实施方式

下面结合附图，对本发明作进一步的说明。

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及具体实施方式，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施方式仅用以解释本发明，并不用于限定本发明。

如图1和图2所示，本具体实施方式采用如下技术方案：它包括底座1、底层药液桶2、中层药液桶3、上层药液桶4、加液柱一5、加液柱二6、加液柱三7、水泵8、出液管9、万向节10、喷洒头一11、喷洒头二12、喷洒头三13、罩口14、外罩15、电池16、推手17、置物箱18；所述底座1上方设有底层药液桶2，底层药液桶2上方设有中层药液桶3，中层药液桶3上方设有上层药液桶4，底层药液桶2、中层药液桶3、上层药液桶4之间分别隔开，上层药液桶4上设有加液柱一5，加液柱二6穿设在上层药液桶4内部，加液柱二6与上层药液桶4内部空间隔离，加液柱二6与中层药液桶3连通，加液柱三7穿设在上层药液桶4和中层药液桶3内部，加液柱三7与上层药液桶4和中层药液桶3的内部空间隔离，加液柱三7与底层药液桶2连通，底层药液桶2、中层药液桶3、上层药液桶4内分别设置有水泵8，水泵8分别与出液管9连接，三个出液管9分别穿透底层药液桶2、中层药液桶3、上层药液桶4的侧面伸出，三个出液管9上下排列且处于同一竖直线上，三个出液管9的外端分别与万向节10连接，从上到下的万向节10分别与喷洒头一11、喷洒头二12和喷洒头三13连通，底层药液桶2、中层药液桶3、上层药液桶4的外侧分别设有罩口14，罩口14与喷洒头处于药液桶的同一侧，罩口14上有与其配套设置的外罩15，底座1内设有电池16，上层药液桶4、中层药液桶3的另一侧设有推手17，底座1上还设有置物箱18，置物箱18安装在推手17的下方。

进一步的，所述罩口14分别与底层药液桶2、中层药液桶3、上层药液桶4一体连接。

进一步的，所述三个水泵8分别与电池16电连接。

进一步的，所述三个水泵8分别设有各自的开关。

进一步的，所述底座1的底部设有移轮。

进一步的，所述加液柱一5、加液柱二6、加液柱三7的顶部等高。

需要喷洒几种不能相互混合的不同药液时，分别往加液柱一5、加液柱二6、加液柱三7内加注药液至上层药液桶4、中层药液桶3、底层药液桶2中，水泵8可以分别将三种不同的药液通过出液管9输送至喷洒头一11、喷洒头二12、喷洒头三13中，再经由三个喷头喷洒出，三个出液管9上下排列且处于同一竖直线上，保证三个喷头纵向上处于同一直线，并且三个喷头的喷洒角度可以通过万向节10调节，这样可以使得三个喷头喷出的药液喷洒在同一块地面上，防止喷洒时有的地方会被遗漏，电池16为三个水泵8提供电量，喷洒工作完成后，可以将喷洒头转向下方，将三个外罩15分别罩在罩口14上，从而将喷头收起，如果使用时只需要用一个喷头，则其它的喷头可以收起在外罩15内，暂不使用，移轮方便整个装置的移动，置物箱18内可以放置个人的随身物品，置物箱18设在推手17的下方，干净卫生，使用方便。

本具体实施方式可以同时喷洒几种不能相互混合的不同药液，不需要重复喷洒工作，降低劳动强度，提高工作效率，且喷洒头不使用时可以收起，不会发生沾上灰尘而堵塞的情况。

以上所述，仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其它修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。

技术特征：

技术总结
本发明公开了一种喷洒设备，它涉及机械设备技术领域。它的底座上方设有底层药液桶、中层药液桶和上层药液桶，上层药液桶上设有加液柱一，加液柱二与中层药液桶连通，加液柱三与底层药液桶连通，三个药液桶内分别设置有水泵，水泵分别与出液管连接，出液管的外端分别与万向节连接，万向节分别与喷洒头一、喷洒头二和喷洒头三连通，三个药液桶的外侧分别设有罩口，罩口上有外罩，底座内设有电池，上层药液桶、中层药液桶的另一侧设有推手，底座上还设有置物箱。本发明有益效果为：它可以同时喷洒几种不能相互混合的不同药液，不需要重复喷洒工作，降低劳动强度，提高工作效率，且喷洒头不使用时可以收起，不会发生沾上灰尘而堵塞的情况。

技术研发人员：陈新生
受保护的技术使用者：泰兴市环境保护设备厂有限公司
技术研发日：2017.12.10
技术公布日：2018.02.23
