一种猪舍组的制作方法

本实用新型涉及一种猪舍组。

背景技术：

现有技术中的猪舍通常采用封闭式设计，或者仅仅是开有通风窗口或者排风扇的设计，这样的猪舍得不到充分的阳光照射，通风效果也不甚理想。猪在这样的生长环境中生长，很容易滋生疾病，健康状态差，养殖户往往依靠一定量的抗生素维持猪的健康，这样喂养出来的猪由于抗生素的作用，也对人们的健康不利；而且现有的猪舍一般为方形结构，且在猪舍墙壁和猪舍地板间为直角结构，这样很容易有清洗死角，不容易清洗，对猪舍内的猪健康不利。

技术实现要素：

本实用新型提出一种猪舍组，该猪舍组没有清洗死角，且具有露天猪舍，对猪的健康生长很有利。

本实用新型的技术方案是这样实现的：

一种猪舍组，包括数个猪舍单元，每个猪舍单元包括一个半圆形猪舍，在半圆形猪舍对侧设有露天猪舍，且在半圆形猪舍和露天猪舍间设有通道；所述相邻猪舍单元间的半圆形猪舍顺次设置；所述半圆形猪舍包括猪舍墙壁和猪舍地板，猪舍墙壁上设有通风口，猪舍地板的下方设有粪池，粪池上设有排粪管道，所述猪舍地板的底部设有翻转轴承和控制猪舍地板绕翻转轴承转动的驱动装置；所述猪舍墙壁的内侧还设有冲洗装置；所述猪舍墙壁和猪舍地板间呈倒圆角结构；所述猪舍地板上还设有排污口，该排污口上连接有排污管道。

进一步的，所述猪舍地板绕翻转地板转动的角度为10°-60°。

更进一步的，所述猪舍地板绕翻转地板转动的角度为45°。

进一步的，所述冲洗装置为均匀设置在猪舍墙壁内侧的数个喷头。

更进一步的，所述喷头距离平铺状态时猪舍地板的高度不小于0.5m。

进一步的，所述半圆形猪舍和露天猪舍上均设有封闭门，且该封闭门打开时与通道相通。

更进一步的，所述通道的两侧均设有栅栏。

进一步的，所述猪舍地板的下方还设有震动装置。

进一步的，所述猪舍单元为3-12个。

更进一步的，所述猪舍单元为5个。

本实用新型的有益效果在于：

(1)本实用新型中每个猪舍单元包括一个半圆形猪舍，猪舍墙壁和猪舍地板间呈倒圆角结构；在猪舍地板的下方设有粪池，粪池上设有排粪管道；在猪舍地板上还设有排污口，该排污口上连接有排污管道；猪舍地板的底部设有翻转轴承和控制猪舍地板绕翻转轴承转动的驱动装置；所述猪舍墙壁的内侧还设有冲洗装置；本实用新型中的猪舍组在需要清洗半圆形猪舍时，开启驱动装置将猪舍地板翻转一定的角度，然后开启冲洗装置和震动装置，使猪舍地板上的猪粪在震动和水力的冲洗下进入粪池，然后通过排粪管道排出；待猪粪全部进入粪池后，再次利用驱动装置将猪舍地板翻转，继续利用冲洗装置进行冲洗，冲洗的污水从排污口经排污管道排出，可以减轻粪池的负担，而且猪舍呈半圆形，猪舍墙壁和猪舍地板间呈倒圆角结构，在冲洗时没有冲洗死角，清洗很方便、彻底；

(2)本实用新型中在半圆形猪舍对侧设有露天猪舍，半圆形猪舍可以为猪提供遮蔽风雨、御寒遮阳的休息场所，而露天猪舍的设置可以为猪提供通风良好，阳光充足的活动场所，有利于猪的健康生气，且两部分结构的设计，也更有利于猪舍的清洁和管理。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的其中一个实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例中猪舍组的结构示意图；

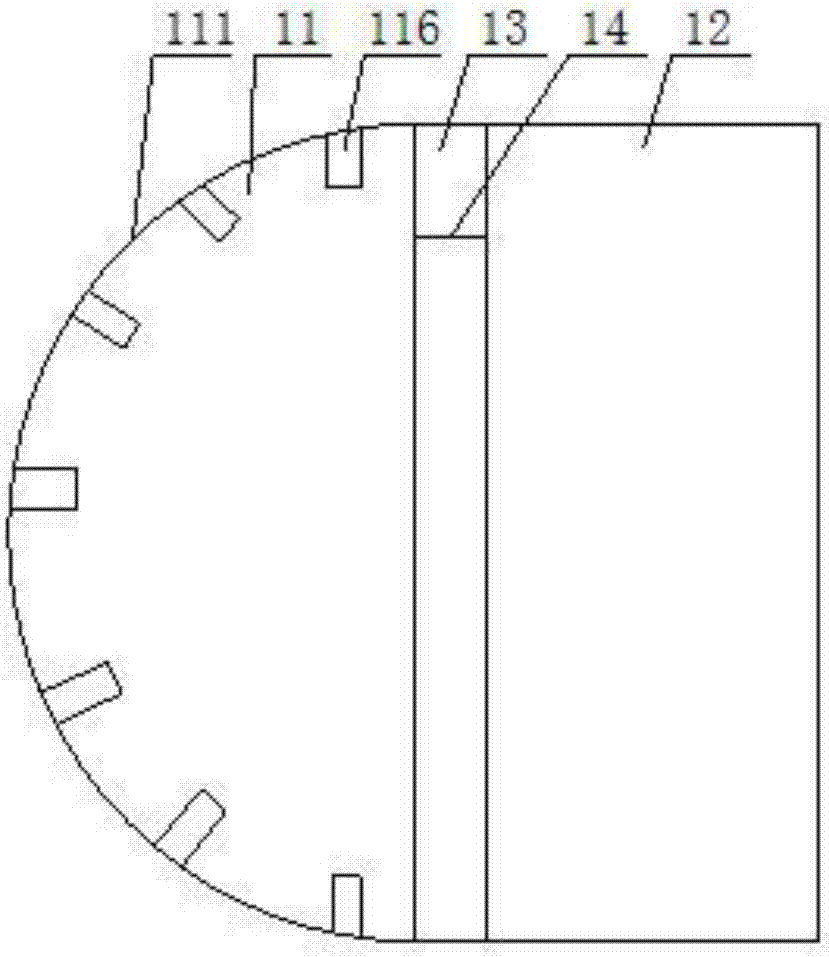

图2为本实用新型实施例中猪舍单元的俯视结构示意图；

图3为本实用新型实施例猪舍单元中半圆形猪舍的结构示意图。

图中：1、猪舍单元；11、半圆形猪舍；111、猪舍墙壁；112、猪舍地板；113、倒圆角结构；114、翻转轴承；115、震动装置；116、喷头；117、排污口；118、排污管道；12、露天猪舍；13、通道；14、栅栏；15、粪池；151、排粪管道。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的其中一个实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2和图3所示：

一种猪舍组，包括五个猪舍单元1，当然也可以根据需要设置更多的猪舍单元1，每个猪舍单元1包括一个半圆形猪舍11，在半圆形猪舍11对侧设有露天猪舍12，且在半圆形猪舍11和露天猪舍12间设有通道13，所述半圆形猪舍11和露天猪舍12上均设有封闭门，且该封闭门打开时与通道13相通，通道13的两侧均设有栅栏14。本实用新型中在半圆形猪舍11对侧设有露天猪舍12，半圆形猪舍11可以为猪提供遮蔽风雨、御寒遮阳的休息场所，而露天猪舍12的设置可以为猪提供通风良好，阳光充足的活动场所，有利于猪的健康生气，且两部分结构的设计，也更有利于猪舍的清洁和管理。

所述相邻猪舍单元1间的半圆形猪舍11顺次设置；所述半圆形猪舍11包括猪舍墙壁111和猪舍地板112，猪舍墙壁111上设有通风口，猪舍地板112的下方设有粪池15，粪池15上设有排粪管道151，所述猪舍地板112的底部设有翻转轴承114和控制猪舍地板112绕翻转轴承114转动的驱动装置，所述猪舍地板112绕翻转地板转动的角度为10°-60°，在本实施例中，所述猪舍地板112绕翻转地板转动的角度为45°。所述猪舍地板112的下方还设有震动装置115。

所述猪舍墙壁111的内侧还设有冲洗装置，所述冲洗装置为均匀设置在猪舍墙壁111内侧的数个喷头116。所述喷头116距离平铺状态时猪舍地板112的高度不小于0.5m，在本实施例中，喷头116距离平铺状态时猪舍地板112的高度为0.8m。所述猪舍墙壁111和猪舍地板112间呈倒圆角结构113；所述猪舍地板112上还设有排污口117，该排污口117上连接有排污管道118。

本实用新型中的猪舍组在需要清洗半圆形猪舍11时，开启驱动装置将猪舍地板112翻转一定的角度，然后开启冲洗装置和震动装置115，使猪舍地板112上的猪粪在震动和水力的冲洗下进入粪池15，然后通过排粪管道151排出；待猪粪全部进入粪池15后，再次利用驱动装置将猪舍地板112翻转，继续利用冲洗装置进行冲洗，冲洗的污水从排污口117经排污管道118排出，可以减轻粪池15的负担，而且猪舍呈半圆形，猪舍墙壁111和猪舍地板112间呈倒圆角结构113，在冲洗时没有冲洗死角，清洗很方便、彻底。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
