一种智能市政园林绿化装置的制作方法

本实用新型涉及绿化装置技术领域，具体为一种智能市政园林绿化装置。

背景技术：

目前，在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。

然而现有的市政园林绿化装置在使用过程中存在着一些不足之处，对于绿化带的树木和草地的供水和供养，难以进行区分开，使得有些绿化用的草木由于无法吸收的养分而枯竭死了。

技术实现要素：

本实用新型的目的在于提供一种智能市政园林绿化装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能市政园林绿化装置，包括主输水管和地面，所述地面的外表面上安装有蓄水仓，所述蓄水仓上焊接有主输水管，且主输水管位于地面的下方，所述主输水管上连接有第一竖直管和第二竖直管，且第一竖直管和第二竖直管的顶部均安装有喷水头，所述喷水头的底部安装有增压器，所述第一竖直管和第二竖直管的内部安装有第二单向控制阀，且第二单向控制阀上焊接有第二阀门控制器，所述主输水管的下方通过连通管与副输水管连接，且主输水管与副输水管之间安装有第一单向控制阀，所述第一单向控制阀上焊接有第一阀门控制器，所述增压器、第一阀门控制器和第二阀门控制器输入端均与控制室输出端通过局域网连接，所述控制室输入端与调节按键输出端电性连接。

优选的，所述主输水管与蓄水仓之间设置有过滤层。

优选的，所述第二竖直管的底部设置有出水口，且出水口的外侧安装有隔绝层。

优选的，所述地面的内部设置有土壤隔膜。

优选的，所述喷水头与第二竖直管之间为可拆卸结构。

与现有技术相比，本实用新型的有益效果是：首先在园林绿化带的土壤里设置有土壤隔膜，将树木的根部放置在土壤隔膜的下方，在土壤隔膜的上方种植同一品种的草坪，再利用主输水管向土壤隔膜上方的副输水管和竖直管输送水或营养液，这样可以对于树木和草坪进行不同水分或者营养液的灌输，避免混合种在一起，有些草木无法吸收到营养，而出现枯死现象，该种方式可以大大提高草木的成活率，使得市政园林绿化效果更好，其次在第二竖直管内部的第二阀门控制器和副输水管上的第一单向控制阀的打开与闭合，均可通过控制室中的调节按钮进行智能调控，无须人员到达现场进行操作，使用效果更好。

附图说明

图1为本实用新型的结构示意图；

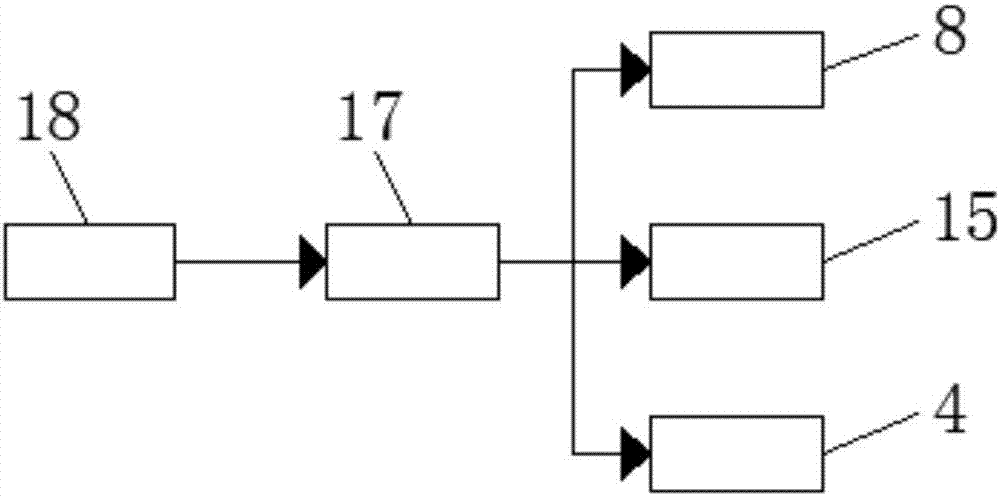

图2为本实用新型的工作流程框图。

图中：1-第一竖直管；2-主输水管；3-地面；4-增压器；5-喷水头；6-第二竖直管；7-第一单向控制阀；8-第一阀门控制器；9-过滤层；10-蓄水仓；11-副输水管；12-土壤隔膜；13-隔绝层；14-出水口；15-第二阀门控制器；16-第二单向控制阀；17-控制室；18-调节按键。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种智能市政园林绿化装置，包括主输水管2和地面3，地面3的外表面上安装有蓄水仓10，蓄水仓10上焊接有主输水管2，且主输水管2位于地面3的下方，主输水管2上连接有第一竖直管1和第二竖直管6，且第一竖直管1和第二竖直管6的顶部均安装有喷水头5，喷水头5的底部安装有增压器4，第一竖直管1和第二竖直管6的内部安装有第二单向控制阀16，且第二单向控制阀16上焊接有第二阀门控制器15，主输水管2的下方通过连通管与副输水管11连接，且主输水管2与副输水管11之间安装有第一单向控制阀7，第一单向控制阀7上焊接有第一阀门控制器8，增压器4、第一阀门控制器8和第二阀门控制器15输入端均与控制室17输出端通过局域网连接，控制室17输入端与调节按键18输出端电性连接，主输水管2与蓄水仓10之间设置有过滤层9，第二竖直管6的底部设置有出水口14，且出水口14的外侧安装有隔绝层13，地面3的内部设置有土壤隔膜12，喷水头5与第二竖直管6之间为可拆卸结构。

主输水管2用于输送蓄水仓10中的水或者营养液，增压器4用于增加喷水头5喷出的水，从而提高灌溉范围，第一竖直管1和第二竖直管6均用于输送水，第一单向控制阀7用于控制水是否进入副输水管11中，第一阀门控制器8用于控制第一单向控制阀7的打开与闭合，过滤层9用于过滤蓄水仓10中水的杂质，土壤隔膜12用于将土壤分层，隔绝层13用于防止土壤堵塞出水口14，第二阀门控制器15用于控制第二单向控制阀16的打开与闭合，第二单向控制阀16用于控制水是否进入到第二竖直管6的下方。

工作原理：使用时，将蓄水仓10中的水输送到主输水管2中，打开第一单向控制阀7，可以使得水进入到副输水管11中，从而对于土壤隔膜12上层的土壤进行灌溉，打开第二竖直管6中的第二单向控制阀16，使得水进入到第二竖直管6中，从出水口14中喷出，对于土壤隔膜12下层的土壤进行灌溉，关闭第二单向控制阀16，可以使得水从第二竖直管6顶部的喷水头5中喷出，增压器4可以增加喷射出水的范围，从而对于地表进行灌溉，该绿化装置中的增压器4、第一阀门控制器8和第二阀门控制器15均受到控制室17中的调节按键18进行控制，从而使得水管中水的打开与闭合进行智能调控，使用效果更好。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
