一种现代化农业大棚种植用供暖装置的制作方法

本实用新型属于大棚种植设备技术领域，具体涉及一种现代化农业大棚种植用供暖装置。

背景技术：

蔬菜大棚特别是冬暧式蔬菜大棚，在冬季的生产过程中，由于气候的原因大棚的温度常常不能满足蔬菜的生长要求，常常需要补充暧风以提高大棚的温度，满足蔬菜的生长温度，目前，以生物质秸秆类颗粒为燃料的炉具日益增多，结构各异，但现有技术中的大棚供暖装置，结构设计不合理，热转换效率较低，供热风能力不足，大棚的温度提升较慢，不够经济实用，造成了较大的能源浪费。

技术实现要素：

本实用新型的目的在于提供一种现代化农业大棚种植用供暖装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种现代化农业大棚种植用供暖装置，包括炉体和排灰装置，所述炉体的炉腔内部从上至下依次固定安装有网板和炉排，所述炉体通过网板和炉排分隔成为三个腔室，包括网板上部的混合室、网板和炉排之间的燃烧室和炉排底部的排灰室，所述炉体的外侧壁固定连接有冷风管、热风管和加料管，所述冷风管和热风管与混合室连通，所述加料管与燃烧室连通，所述炉体的顶部设有排烟管，所述排烟管通过管道与炉体外部设有的水箱连通，所述排灰装置固定安装在炉体的外侧壁底部。

优选的，所述排灰装置包括驱动电机，所述驱动电机安装在炉体的外侧壁上，所述驱动电机的传动轴一端贯穿炉体并且与排灰室内部的螺旋轴固定连接，所述螺旋轴位于炉排的上侧。

优选的，所述驱动电机的传动轴与炉体的连接处套接有密封轴承。

优选的，所述冷风管上设有鼓风机。

优选的，所述热风管上设有温度检测仪和调节阀，所述温度检测仪的检测端设置在热风管的内部。

优选的，所述炉体的外侧壁表面设有石棉保温层。

优选的，所述炉体的底部设有锥形集灰斗，所述锥形集灰斗与排灰室连通，所述锥形集灰斗的底部设有卸灰阀。

本实用新型的技术效果和优点：该现代化农业大棚种植用供暖装置，冷风通过冷风管进入混合室内，燃烧室设置在混合室的下方，通过加料管向燃烧室内提供燃料，燃烧室产热不断向混合室提供热量，对混合室内的冷风进行加热使其升温成热风，热风再从热风管道输送到大棚内。该新型结构简单，设计合理，成本较低，热转换效率高，且环保无污染，符合现代化农业大棚的发展需求，值得推广。

附图说明

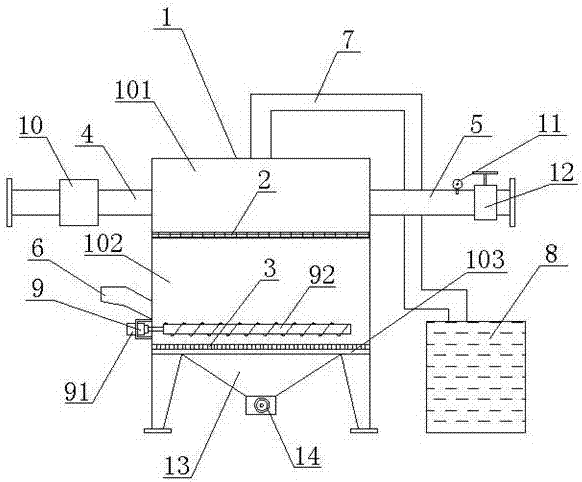

图1为本实用新型的结构示意图；

图2为本实用新型网板的结构示意图；

图3为本实用新型炉排的结构示意图。

图中：1炉体、101混合室、102燃烧室、103排灰室、2网板、3炉排、4冷风管、5热风管、6加料管、7排烟管、8水箱、9排灰装置、91驱动电机、92螺旋轴、10鼓风机、11温度检测仪、12调节阀、13锥形集灰斗、14卸灰阀。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种现代化农业大棚种植用供暖装置，包括炉体1和排灰装置9，所述炉体1的炉腔内部从上至下依次固定安装有网板2和炉排3，网板2和炉排3均采用耐热金属材料制成，网板2为格栅结构，方便气流的流通，炉排3为表面密布有通孔的板状结构，方便排放灰渣，所述炉体1通过网板2和炉排3分隔成为三个腔室，包括网板2上部的混合室101、网板2和炉排3之间的燃烧室102和炉排3底部的排灰室103，所述炉体1的外侧壁固定连接有冷风管4、热风管5和加料管6，所述冷风管4和热风管5与混合室101连通，所述加料管6与燃烧室102连通，所述炉体1的顶部设有排烟管7，所述排烟管7通过管道与炉体1外部设有的水箱8连通，使得排烟管7内的烟气排到水箱8内，通过水来吸收烟气，减少对环境的污染，所述排灰装置9固定安装在炉体1的外侧壁底部。

具体的，所述排灰装置9包括驱动电机91，所述驱动电机91安装在炉体1的外侧壁上，所述驱动电机91的传动轴一端贯穿炉体1并且与排灰室103内部的螺旋轴92固定连接，所述螺旋轴92位于炉排3的上侧，，通过驱动电机91带动螺旋轴92旋转，进而翻转废渣，一方面使其充分燃烧，提供余热，另一方面可以促进废渣排出，避免排灰室103底部出料口的堵塞。

具体的，所述驱动电机91的传动轴与炉体1的连接处套接有密封轴承，防止灰尘泄漏。

具体的，所述冷风管4上设有鼓风机10。

具体的，所述热风管5上设有温度检测仪11和调节阀12，所述温度检测仪11的检测端设置在热风管5的内部。

具体的，所述炉体1的外侧壁表面设有石棉保温层，通过设置石棉保温层，可减少热量流失，减少能源浪费。

具体的，所述炉体1的底部设有锥形集灰斗13，所述锥形集灰斗13与排灰室103连通，所述锥形集灰斗13的底部设有卸灰阀14，锥形集灰斗13可存储灰渣，当锥形集灰斗13内储存的灰渣较多时，可通过卸灰阀14排放。

工作原理：冷风通过鼓风机10沿着冷风管4进入混合室101内，燃烧室102设置在混合室101的下方，通过加料管6向燃烧室102内提供燃料，燃烧室102产热不断向混合室101提供热量，对混合室101内的冷风进行加热使其升温成热风，热风再从热风管5输送到大棚内，热风管5上安装有温度检测仪11和调节阀12，通过温度检测仪11能够随时查看热风的温度，满足大棚的需要，通过调节阀12可以控制送入大棚的热风量，便于控制，燃烧室102的下端设置排灰室103，燃烧室102内燃烧的废渣通过炉排3落入到排灰室103，通过排灰装置9翻转废渣，一方面使其充分燃烧，提供余热，另一方面可以促进废渣排出，避免排灰口堵塞，炉体1的一侧设置水箱8，使得排烟管7的烟气排到水箱8内，通过水来吸收烟气，减少了对环境的污染。
