一种模拟汽车转运对蜜蜂影响的实验装置的制作方法

本实用新型涉及实验器材技术领域，尤其涉及一种模拟汽车转运对蜜蜂影响的实验装置。

背景技术：

蜜蜂是一种以群体为单位的社会性昆虫，过着社会性生活。蜜蜂的存在不仅能为人类提供大量营养丰富、滋补保健的蜂产品，更为重要的是蜜蜂授粉对提高农作物产量、改善果实品质和维护生态平衡具有十分重要的作用。由于蜜源植物的分布不均匀以及各种经济作物授粉的需求，长距离运输蜜蜂进行授粉是不可避免的。如在我国，每年均有蜂农在冬天来临之际从新疆穿越甘肃、四川等省前往温暖、四季如春的云南进行越冬繁蜂。开春后，利用蜜蜂采集云南的油菜，尔后，陆续前往四川、甘肃等地采油菜和洋槐等。也有蜂农在5月份左右将蜜蜂经长途运输数千公里至新疆喀什，利用蜜蜂为巴旦木授粉，之后再折回库尔勒等地，利用蜜蜂为香梨、籽用西葫芦等作物授粉。最后，在7月份前后进驻向日葵生产基地为向日葵授粉，采完向日葵之后本地基本无大宗蜜源可供蜜蜂采集，稍作休整，择期再次进入云南进行越冬与繁蜂，这样周而复始，蜂农和蜜蜂基本上都在或长或短的转运途中。

在此转运过程中，蜜蜂的生理等方面受到来自因长途转运而带来的压力，蜜蜂的各种机能和行为都会随之发生变化。经研究发现，在经过长距离运输后，蜜蜂的王浆腺小体的体积变小，寿命缩短，同时，使得蜜蜂受微孢子虫的感染率升高，微孢子虫的数量也升高。显然，转运对蜜蜂的生理及寿命等各个方面存在各种影响，因此，研究长途转运对蜜蜂的影响成为业界的又一个研究热点，但是，如何开发出一款室内模拟实际长途运输对蜜蜂的影响显得十分必要，如果室内模拟的效果可以达到实际转运的效果，则可以节约大量的人力物力，也为标准化研究转运对蜜蜂的影响提供一个新的研究模式和方法。

技术实现要素：

(一)要解决的技术问题

本实用新型要解决的技术问题是解决在现有技术没有一种能够在室内操作模拟汽车长途转运对蜜蜂影响的装置的问题。

(二)技术方案

为了解决上述技术问题，本实用新型提供了一种模拟汽车转运对蜜蜂影响的实验装置，包括混匀器、托盘和蜜蜂生活箱，所述托盘固定于所述混匀器上，所述蜜蜂生活箱设于所述托盘内。

其中，所述混匀器的上表面设有插孔，所述托盘的下表面设有与所述插孔配合的插杆。

其中，所述插杆的直径小于所述插孔的直径。

其中，所述插杆的数量为多个，所述插孔的数量不少于所述插杆的数量，多个所述插杆均匀的设于所述托盘的中间位置处，且与位于所述混匀器中间位置的多个所述插孔一一对应进行配合。

其中，所述插杆的长度为所述插孔的深度的5/6。

其中，所述蜜蜂生活箱包括蜂笼和设于所述蜂笼内的培养皿，所述培养皿内设置蘸满实验溶液的纱布。

其中，所述托盘的边缘向上弯折形成翻边。

其中，所述蜂笼的数量为多个，多个所述蜂笼均匀的排布在所述托盘上，且处于边缘处的蜂笼与所述翻边之间存在间隙。

其中，所述混匀器的速度为300～450rpm。

其中，还包括培养箱，所述混匀器、托盘和所述蜜蜂生活箱均设于所述培养箱内

(三)有益效果

本实用新型的上述技术方案具有如下优点：本实用新型提供的一种模拟汽车转运对蜜蜂影响的实验装置，包括混匀器、托盘和蜜蜂生活箱，托盘固定于混匀器上，蜜蜂生活箱设于托盘上。在实验时将蜜蜂置于蜜蜂生活箱内，将蜜蜂生活箱置于托盘上，打开混匀器，混匀器的水平圆周运动和竖直运动能够模拟汽车转运蜜蜂时车况，根据实验结束得到的数据可以得到汽车转运对蜜蜂的影响，该装置为室内模拟汽车转运对蜜蜂的影响提供的可靠的实验器材，其操作简单，且经多次实验验证得到的实验数据接近实际汽车转运时的数据。

除了上面所描述的本实用新型解决的技术问题、构成的技术方案的技术特征以及有这些技术方案的技术特征所带来的优点之外，本实用新型的其他技术特征及这些技术特征带来的优点，将结合附图作出进一步说明。

附图说明

图1是本实用新型实施例一提供的模拟汽车转运对蜜蜂影响的实验装置的结构示意图；

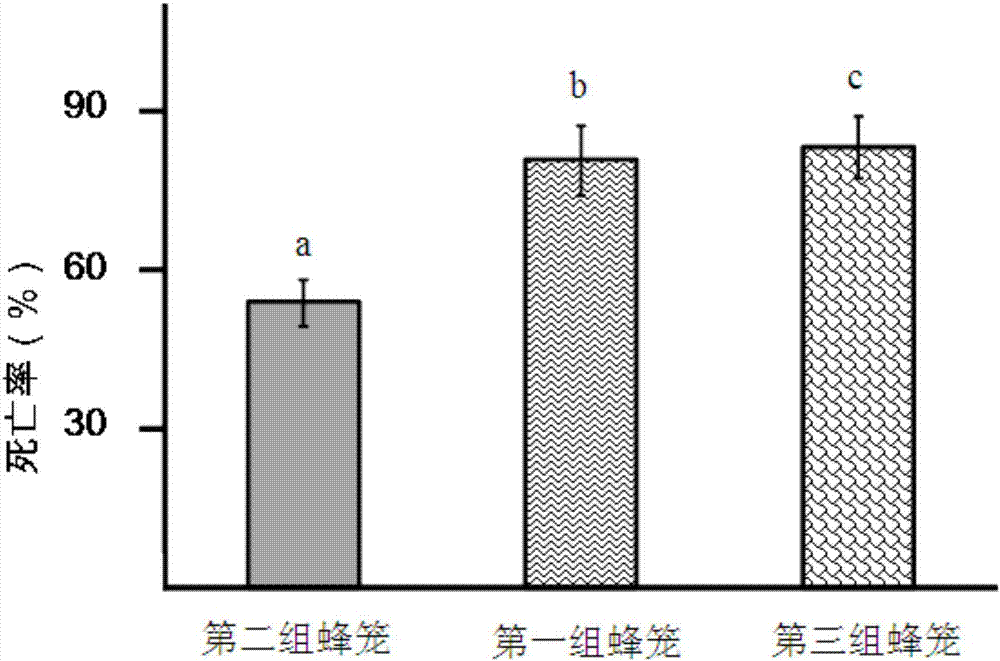

图2是本实用新型实施例二实验得到的各组蜂笼内蜜蜂的死亡率的柱状图。

图中：1：混匀器；2：托盘；3：蜂笼；4：插杆；5：插孔；6：培养皿。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

此外，在本实用新型的描述中，除非另有说明，“多个”、“多根”、“多组”的含义是两个或两个以上，“若干个”、“若干根”、“若干组”的含义是一个或一个以上。

实施例一

如图1所示，本实用新型实施例提供的一种模拟汽车转运对蜜蜂影响的实验装置，包括混匀器1、托盘2和蜜蜂生活箱，托盘2固定于混匀器1上，蜜蜂生活箱设于托盘2上。在实验时将蜜蜂置于蜜蜂生活箱内，将蜜蜂生活箱置于托盘2上，打开混匀器1，混匀器1的水平圆周运动和竖直运动能够模拟汽车转运蜜蜂时车况，根据实验结束得到的数据可以得到汽车转运对蜜蜂的影响，该装置为室内模拟汽车转运对蜜蜂的影响提供的可靠的实验器材，其操作简单，且经多次实验验证得到的实验数据接近实际汽车转运时的数据。

进一步地，混匀器1的上表面设有插孔5，托盘2的下表面设有与插孔5配合的插杆4。在本实施例中利用混匀器1的金属模块上自带的插孔5与插杆4配合来固定托盘，且插杆4的直径小于插孔5的直径，在混匀器1工作时，托盘2随着混匀器1的振动发生晃动，模拟汽车转运时的车况。

进一步地，插杆4的数量为多个，插孔5的数量不少于插杆4的数量，多个插杆4均匀的设于托盘2的中间位置处，且与混匀器1中间位置的插孔5进行配合，以保证托盘2固定在混匀器1上时，托盘2的重心位于混匀器1的上方，避免在混匀器1发生振动的过程中托盘1发生倾倒。

进一步地，插杆4的长度为插孔5的深度的5/6，进一步保证了混匀器1在发生振动的过程中，插杆4不会从插孔5中滑出。

进一步地，蜜蜂生活箱包括蜂笼3和设于蜂笼3内的培养皿6，培养皿6内设置蘸满实验溶液的纱布，在本实施例中，纱布上蘸的实验溶液是浓度为50％的糖水，糖水的量以充分饱和纱布但不溢出为宜。

进一步地，托盘2的边缘向上弯折形成翻边，翻边的高度为5cm左右，翻边的设置可防止混匀器1的振动过程中蜂笼3从托盘2中甩出。

进一步地，蜂笼3的数量为多个，多个蜂笼3均匀的排布在托盘2上，且处于边缘处的蜂笼3与翻边之间存在间隙。间隙的设置便于蜂笼3的取放，且保证混匀器1在振动过程中，蜂笼3在托盘2内滑动，模拟蜂笼3在汽车转运过程中的真实状态。

进一步地，在本实施例中，混匀器1的速度为300～450rpm，模拟真实车况。

使用时，将培养皿放置于蜂笼中，在培养皿中放入蘸满饱和实验溶液的棉纱布，将要用于研究的蜜蜂置于培养皿中，实验溶液的量以不淹没蜜蜂为宜，然后将盛有蜜蜂的蜂笼整齐排列在托盘中，不足部分用空的蜂笼填充，将托盘上的插杆与混匀器中央的插孔进行配合，连接混匀器电源，将其转速设置在一定范围内进行转动，即可模拟汽车的实际转运，根据得到的实验数据判断汽车转运中各种因素对蜜蜂的影响。

实施例二

本实施例与实施例一相似，其相同部分不再赘述，二者的区别在于，本实施例在实验时，将该实验装置置于培养箱中进行，这样操作的目的是为了便于控制实验温度，排除掉温度对实验数据的影响；另外本实施例采用的培养皿为含有吡虫啉农药的糖水，将盛有糖水的培养皿放入蜂笼中，然后将蜂笼随机分为三组，第一组蜂笼中加入蜜蜂并置于托盘上，设有培养皿和蜜蜂的蜂笼可能不能将托盘排满，此时可以采用孔的蜂笼来填补，要对托盘上的蜂笼要进行合理的布置，保证多个蜂笼和托盘上的重心在托盘的中心位置，避免了在混匀器振动过程中，托盘发生倾倒；第二组蜂笼置于与第一组蜂笼同一型号的培养箱中；第三组蜂笼则置于汽车上参与汽车的实际转运。实验开始后，为了排除温度影响农药对蜜蜂的毒性，在汽车的转运过程中，每一小时调整一次第一组培养箱和第二组培养箱的温度，使之与汽车转运过程中蜂笼处于的环境温度保持一致，转运3小时之后，汽车返回实验室，同时停止混匀器的转动，按照测定农药对蜜蜂急性毒性的方法，48小时候统计蜜蜂的死亡情况，并据此计算再次浓度下的死亡几率。如图2所示，a代表第二组蜂笼内的蜜蜂的死亡率，b为第一组蜂笼内的蜜蜂的死亡率，c为第三组蜂笼内的蜜蜂的死亡率。由此可知，利用本实用新型实施例的实验装置做实验得到的蜜蜂的死亡率与汽车实际转运过程中蜜蜂的死亡率无明显差异，但均高于蜜蜂在自然状态下的死亡率。证明利用该实验装置得到的数据真实可靠，其模拟效果可以达到实际转运的效果，大量的节约了人力和物力，也为便准化研究转运对蜜蜂的影响提供了一个可靠的研究模式和方法。

综上所述，本实用新型实施例提供的模拟汽车转运对蜜蜂影响的实验装置，包括混匀器、托盘和蜂笼，混匀器的上表面的中心位置设有多个插孔，托盘的下表面的中心位置设有多个与插孔配合的插杆，将插杆插入插孔内，实现托盘与混匀器的连接，在托盘内放置蜂笼，蜂笼内设有培养皿，培养皿中设有蘸满实验溶液的棉纱布，并将要用于研究的蜜蜂放置在培养皿中，打开混匀器，利用混匀器的水平圆周运动和竖直方向的运动即可模拟汽车转运对蜜蜂的影响。经多次实验可知，该实验装置为室内模拟汽车转运对蜜蜂的影响提供的可靠的实验器材，其操作简单，且经多次实验验证得到的实验数据接近实际汽车转运时的数据。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
