一种抽条式打草除草装置的制作方法

本实用新型属于农用机械设备的技术领域，更具体的，本实用新型涉及一种打草除草装置的技术领域。

背景技术：

农田中常见的杂草、秸秆，秧藤等植被，种类多、分布广，且常与农作物交叉生长。由于田间的杂草和秸秆难以完全消除，目前农村大面积使用除草剂，造成了严重的环境污染；而依靠人力除草费工费时，增加了种植成本。专用的除草设备，适应性差，成本高，无法去除混杂在农作物中的杂草，不适应田间复杂环境。

在农机作业中，易出现机具发生杂草缠绕及壅土现象，给机具工作带来很大阻力，额外消耗发动机功率，很大程度地影响了工作效率和收获质量。目前大型的收获机械，对于杂草缠绕问题没有有效的解决办法，采用随机人员跟车清理的办法，没有从根本解决问题。因此，亟需一种高效的打草除草装置。

技术实现要素：

针对现有技术现状的不足及存在的问题，尤其是传统的除草方法使用除草剂造成环境污染、需要人力除草、不能在不损伤农作物的同时有效打草除草的技术问题，为了解决上述问题，本实用新型提供了一种抽条式打草除草装置，与现有技术相比，本实用新型提供的一种抽条式打草除草装置，与现有农机具配套使用，通过旋转的软抽条，有效去除农机具行走路径上的杂草、秧藤且不损伤农作物，可以调节滚轴高度，采用大直径滚轴，解决了传统农机具自身缠草及壅土的问题，对农作物周围环境无危害，经过长期田间作业实验证实，对杆径1cm以下各类杂草、秸秆以及各类瓜秧、藤蔓去除效果明显，在农业机械领域具有广泛的实用性。

为了实现上述目的，本实用新型提供了如下的技术方案：

一种抽条式打草除草装置，包括机架、传动机构、大直径滚轴、抽条和动力机构，机架设置有支架连接轴，支架连接轴与机架通过支架轴承连接，支架连接轴与摆动支架一端固定连接，摆动支架的另一端设置滚轴轴承座，摆动支架上靠近滚轴轴承座一侧与调节油压缸的一端相连；调节油压缸的另一端与机架通过机架上设置的液压缸支座活动连接；大直径滚轴与滚轴轴承座轴性连接，大直径滚轴外曲面上均匀设置多组抽条安装座，抽条安装座上焊接安装螺帽；抽条通过安装螺栓与抽条安装座螺纹连接，大直径滚轴两端穿过滚轴轴承座设置，大直径滚轴一端连接动力机构，动力机构采用皮带轮或液压马达，液压马达与摆动支架通过固定在摆动支架上的马达安装座连接。

本实用新型中，抽条沿大直径滚轴法线方向设置，沿大直径滚轴轴线方向距离最近的抽条两两间交叉设置。

本实用新型中，抽条采用断面为矩形的软条，抽条采用耐磨橡胶。

本实用新型中，抽条的矩形断面宽度为2cm-3cm,厚度为1cm,抽条的长度为30cm-60cm。

本实用新型中，机架包括两组T字型管架，两组T字型管架平行排列设置。

本实用新型中，摆动支架的数量为两组，两组摆动支架平行排列设置。

本实用新型中，大直径滚轴采用空心薄壁圆管，空心薄壁圆管上均匀设置多组通孔，抽条安装座焊接在通孔处并向通孔内倾斜设置。

本实用新型中，抽条安装座为大直径滚轴上切割C型裂缝并向大直径滚轴内折弯形成。

本实用新型中，大直径滚轴的轴圆截面最大周长为50cm-100cm。

本实用新型采用的支架轴承、调节油压缸、安装螺帽、安装螺栓、皮带轮和液压马达均可通过公共渠道购买。

在适用本实用新型提供的一种抽条式打草除草装置时，机架与匹配农机具连接后，通过皮带轮将动力输入到大直径滚轴，或驱动液压马达控制大直径滚轴旋转，实现抽条抽打去除杂草，为了保证不破损农作物，抽条的线速度采用600m/min~1000m/min，通过控制调节油压缸调节抽条离地高度，当大直径滚轴位于左侧，机架位于右侧，大直径滚轴顺时针方向旋转，抽条将杂草抽离农机具行驶方向。

使用本实用新型提供的技术方案可以达到如下有益效果：

本实用新型提供的一种抽条式打草除草装置，与现有农机具配套使用，通过旋转的软抽条，有效去除农机具行走路径上的杂草、秧藤且不损伤农作物，可以调节滚轴高度，采用大直径滚轴，解决了传统农机具自身缠草及壅土的问题，对农作物周围环境无危害，经过长期田间作业实验证实，对杆径1cm以下各类杂草、秸秆以及各类瓜秧、藤蔓去除效果明显，在农业机械领域具有广泛的实用性。

附图说明

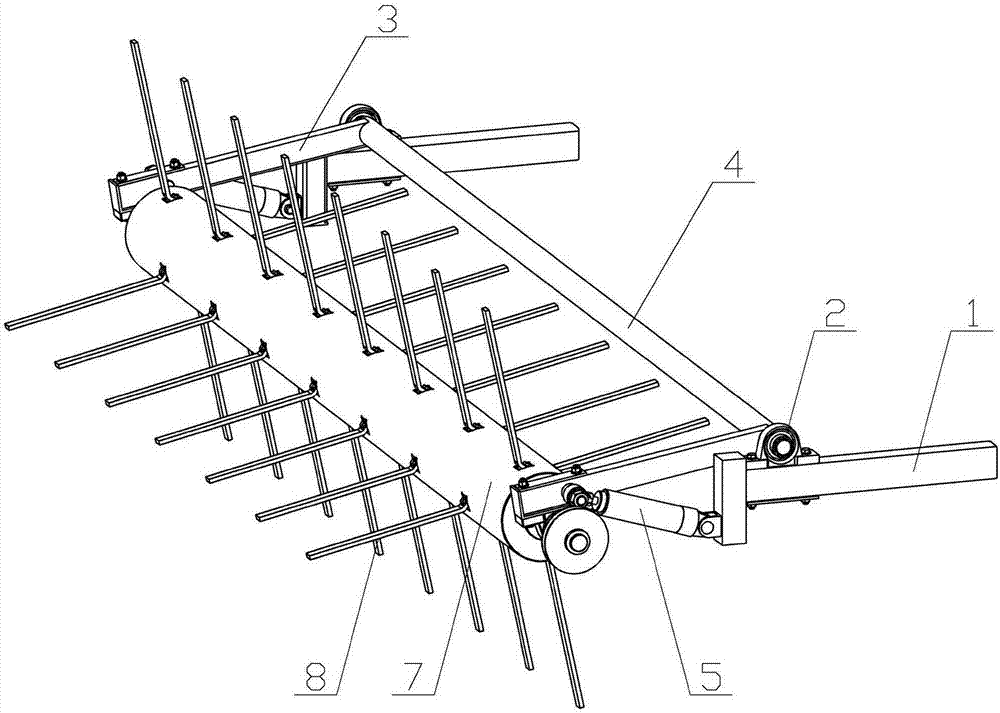

图1显示为本实用新型提供的结构示意图一。

图2显示为本实用新型提供的使用状态示意图。

图3显示为本实用新型提供的结构示意图二。

图4显示为本实用新型提供的大直径滚轴局部结构示意图。

图5显示为本实用新型提供的大直径滚轴与抽条连接关系示意图。

图1-5中，1—机架，2—支架轴承，3—支架连接轴，4—摆动支架，5—调节油压缸，6—滚轴轴承座，7—大直径滚轴，71—抽条安装座，72—安装螺帽，73—安装螺栓，8—抽条，9—皮带轮，10—液压马达，11—马达安装座。

具体实施方式

下面结合附图1-5和实施例，对本实用新型的具体实施方式作进一步详细描述，但本实用新型不限于下述实施例。

在本实用新型中，为了便于描述，本实用新型提供的一种抽条式打草除草装置中，各部件的相对位置关系的描述是根据附图1的布图方式来进行描述的，如：上、下、左、右等位置关系依据附图1的布图方向来确定。

本实用新型采用的支架轴承（2）、调节油压缸（5）、安装螺帽（72）、安装螺栓（73）、皮带轮（9）和液压马达（10）均可通过公共渠道购买。

本实用新型中选用的所有材料、试剂和仪器都为本领域熟知的，但不限制本实用新型的实施，其他本领域熟知的一些试剂和设备都可适用于本实用新型以下实施方式的实施。

实施例一：抽条式打草除草装置

参照说明书附图1-5，一种抽条式打草除草装置，包括机架（1）、传动机构、大直径滚轴（7）、抽条（8）和动力机构，机架（1）设置有支架连接轴（3），支架连接轴（3）与机架（1）通过支架轴承（2）连接，支架连接轴（3）与摆动支架（4）一端固定连接，摆动支架（4）的另一端设置滚轴轴承座（6），摆动支架（4）上靠近滚轴轴承座（6）一侧与调节油压缸（5）的一端相连；调节油压缸（5）的另一端与机架（1）通过机架（1）上设置的液压缸支座活动连接；大直径滚轴（7）与滚轴轴承座（6）轴性连接，大直径滚轴（7）外曲面上均匀设置多组抽条安装座（71），抽条安装座（71）上焊接安装螺帽（72）；抽条（8）通过安装螺栓（73）与抽条安装座（71）螺纹连接，大直径滚轴（7）两端穿过滚轴轴承座（6）设置，大直径滚轴（7）一端连接动力机构，动力机构采用皮带轮（9）或液压马达（10），液压马达（10）与摆动支架（4）通过固定在摆动支架（4）上的马达安装座（11）连接。

实施例二：抽条式打草除草装置的优化

通过大量田间实验总结出，装置的除草效果与抽条（8）的排列数量、抽条（8）断面宽度、抽条（8）长度，抽条（8）与地面高度，抽条（8）旋转线速度均有关系。经研究，抽条安装座（71）的排布及数量、改变抽条（8）的断面宽度与长度，调节油压缸（5）调节抽条（8）与地面的高度，更换各种直径皮带轮（9）及改变输入转速或者调节液压马达（10）转速改变大直径滚轴（7）转速，通过与抽条（8）长度配合，调整抽条大直径滚轴（8）在大直径滚轴（7）上的旋转线速度都对装置的除草效果有影响。

参照说明书附图1-5结合实施例一，本实用新型中，抽条（8）沿大直径滚轴（7）法线方向设置，沿大直径滚轴（7）轴线方向距离最近的抽条（8）两两间交叉设置，确保在大直径滚轴（7）滚动时抽条（8）可以时时打草除草。

本实用新型中，抽条（8）采用断面为矩形的软条，抽条（8）采用耐磨橡胶，不损伤农作物。

本实用新型中，抽条（8）的矩形断面宽度为2cm-3cm,厚度为1cm,抽条（8）的长度为30cm-60cm。

本实用新型中，机架（1）包括两组T字型管架，两组T字型管架平行排列设置。

本实用新型中，摆动支架（4）的数量为两组，两组摆动支架（4）平行排列设置。

本实用新型中，大直径滚轴（7）采用空心薄壁圆管，空心薄壁圆管上均匀设置多组通孔，抽条安装座（71）焊接在通孔处并向通孔内倾斜设置，保证大直径滚轴（7）外表平整，没有凸出物，避免了凸出物挂草，造成缠绕等问题，大直径滚轴（7）采用空心薄壁圆管，其目的一是为了减轻装置重量，二是防止装置本身缠绕杂草。

本实用新型中，抽条安装座（71）为大直径滚轴（7）上切割C型裂缝并向大直径滚轴（7）内折弯形成，保证大直径滚轴（7）外表平整，没有凸出物，避免了凸出物挂草，造成缠绕等问题。

本实用新型中，大直径滚轴（7）的轴圆截面最大周长为50cm-100cm，使得杂草藤蔓不能在大直径滚轴（7）上缠绕两圈以上，不能在轴上累积。

在适用本实用新型提供的一种抽条式打草除草装置时，机架（1）与匹配农机具连接后，通过皮带轮（9）将动力输入到大直径滚轴（7），或驱动液压马达（10）控制大直径滚轴（7）旋转，实现抽条（8）抽打去除杂草，为了保证不破损农作物，抽条（8）的线速度采用600m/min-1000m/min，通过控制调节油压缸（5）调节抽条（8）离地高度，当大直径滚轴（7）位于左侧，机架（1）位于右侧，大直径滚轴（7）顺时针方向旋转，抽条（8）将杂草抽离农机具行驶方向。

采用上述实施例提供的一种抽条式打草除草装置，与现有农机具配套使用，通过旋转的软抽条，有效去除农机具行走路径上的杂草、秧藤且不损伤农作物，可以调节滚轴高度，采用大直径滚轴（7），解决了传统农机具自身缠草及壅土的问题，对农作物周围环境无危害，经过长期田间作业实验证实，对杆径1cm以下各类杂草、秸秆以及各类瓜秧、藤蔓去除效果明显，在农业机械领域具有广泛的实用性。

如上所述，即可较好地实现本实用新型,上述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型确定的保护范围内。
