一种花生收获机的抖土杆结构的制作方法

本实用新型涉及农用机械领域，具体涉及一种花生收获机的抖土杆结构。

背景技术：

花生收获机是一种能够一次完成挖掘松土、送秧、抖土、摘果、集果等项作业的设备，转移速度快、使用安全可靠、效率高。其中，抖土作业是靠凸轮带动两根平行的抖土杆向中间往复摆动，从而不断拍打两杆之间的花生秧根部，能够将根部的泥土抖落，但是在实际的田间作业过程中，抖土杆并不能将粘在根部的大块泥土抖落，只能抖落疏松的小块碎土，残留的大块泥土导致花生果的含杂率高，增加后续除杂的难度。

技术实现要素：

本实用新型克服现有缺陷提供一种花生收获机抖土杆结构，先揉碎土块，而后拍打碎土，大大提高抖土效果。

本实用新型通过以下技术方案实现：

一种花生收获机的抖土杆结构，包括两根相互平行的抖土杆，所述抖土杆的两端设有向外侧倾斜的折弯部，所述抖土杆前端的折弯部的内侧面固定有碎土板，所述碎土板为矩形且两根抖土杆上的碎土板对称设置。

本实用新型进一步的改进方案是，所述折弯部的长度等于碎土板的长度，所述碎土板的下边缘至少超出抖土杆的下沿10cm。

本实用新型进一步的改进方案是，所述碎土板的长度至少为10cm，所述抖土杆总长至少为120cm。

本实用新型进一步的改进方案是，所述碎土板焊接固定在抖土杆上。

本实用新型和现有技术相比具有以下优点：

本实用新型结构简单，不改变现有的传动机构在抖土杆前端增设碎土板，两碎土板同时向中间摆动能够将土块揉碎从而起到碎土作用，然后由抖土杆抖落碎土，能够清除大块的泥土，抖土效果好，有效降低花生果的含杂率。

附图说明

图1为本实用新型俯视结构示意图。

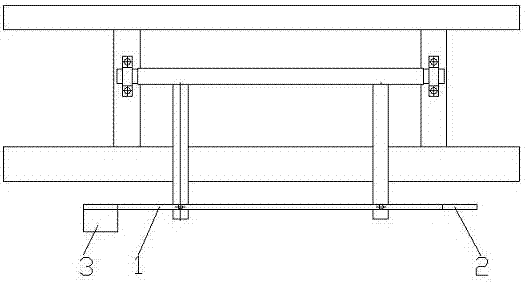

图2为本实用新型正视结构示意图。

具体实施方式

如图1、2所示的一种花生收获机的抖土杆结构，包括两根相互平行的抖土杆1，传动结构采用现有的用凸轮带动抖土杆摆动。抖土杆1的两端设有向外侧倾斜的折弯部2，这样前后端呈“八”字形的进出口，宽度较中间宽，便于花生秧苗进出。抖土杆1前端的折弯部2的内侧面固定有碎土板3，碎土板3为矩形且两根抖土杆1上的碎土板3对称设置，碎土板设在前端在起始处将大块泥土揉碎，有利于后续抖土。

本实施例中，折弯部2的长度等于碎土板3的长度，碎土板3的下边缘至少超出抖土杆1的下沿10cm，所述碎土板3的长度至少为10cm，所述抖土杆1总长至少为120cm，根据实际现场验证，采取最佳尺寸配合，抖土效果好。碎土板3焊接固定在抖土杆1上，加工方便。
