一种大蒜抽薹助力器的制作方法

本发明涉及一种蔬菜采摘工具，尤其涉及一种大蒜抽薹助力器。

背景技术：

蒜薹是我们日常生活中经常食用的蔬菜，蒜薹是从大蒜中抽出的茎，蒜薹在抽出时十分困难，蒜薹的周围生长有层层包叶，抽取时如果提取过高，容易断在包叶中，蒜薹的长度就会过短，影响蒜薹的产量，目前，蒜薹的摘取还停留在手工阶段，没有有效的方法能够解决上述问题。

技术实现要素：

针对现有技术的不足，本发明的目的是提供一种实用方便的大蒜抽薹助力器。

本发明所采用的技术方案是：一种大蒜抽薹助力器，包含储气箱、打气筒、气管、拉线、按压柄、连接杆及助力机构，通过打气筒向储气箱中打气达到一定压力，所述打气筒与储气箱之间设有单向阀，使储气箱中气体不泄露，按压柄上设有拉线，当压下按压柄时拉动拉线，助力机构上的钳夹合拢夹持大蒜，同时旋转针扎入大蒜，钳夹加紧旋转针扎入大蒜中部即蒜薹上后旋转针旋转90°，带孔面向上，气孔打开向蒜薹中部打气，此时可容易将蒜薹抽出。

这样可以帮助容易的抽出蒜薹，减轻劳动力，提高产量同时不影响大蒜的继续生长。

附图说明

图1为整体结构示意图；

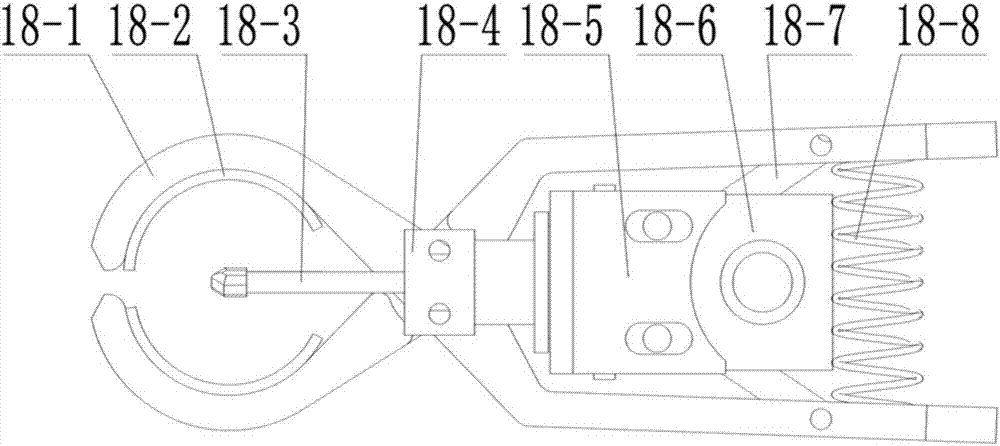

图2为助力器结构图；

图3为旋转针工作原理图；

图4为旋转针结构图；

图5为旋转针旋转原理图；

图纸序列号名称如下：11:储气箱，12：安全阀，13：压力表，14：打气筒，15:气管，16：拉线，17：按压柄，19：连接杆，18：助力机构,18-1:钳夹，18-2：胶垫，18-3：旋转针，18-4：限位块，18-5:支撑架，18-6：进气块，18-7：连杆机构，18-8：钳夹压簧，18-9：旋转压簧，18-10：拉簧。

具体实施方式

下面结合附图对本发明进一步说明。如图1、2所示一种大蒜抽薹助力器包含储气箱(11)、打气筒(14)、气管(15)、拉线(16)、按压柄(17)、连接杆(19)及助力机构(18)，所述助力机构由钳夹(18-1)、胶垫(18-2)、旋转针(18-3)、限位块(18-4)、支撑架(18-5)、进气块(18-6)、连杆机构(18-7)、钳夹压簧(18-8)、旋转压簧(18-9)及拉簧(18-10)，通过打气筒(14)向储气箱(11)中打气达到一定压力，所述打气筒(14)与储气箱(11)之间设有单向阀，使储气箱(11)中气体不泄露，所述按压柄(17)上设有拉线(16)，所述拉线(16)通过两个钳夹中的压簧(18-8)连接两个钳夹(18-1)，所述钳夹(18-1)后端安装有连杆机构(18-7)，所述连杆机构(18-7)与进气块(18-6)通过支撑架(18-5)安装在一起，当压下按压柄(17)拉动拉线(16)时两个钳夹(18-1)后端压缩钳夹压簧(18-8)，前端合拢夹持大蒜蒜茎，连杆机构(18-7)推动进气块(18-6)向前运动，同时旋转针(18-3)向前运动扎入大蒜，限位块(18-4)限制旋转针(18-3)在两个钳夹(18-1)中间运动，当钳夹(18-1)加紧蒜茎，旋转针(18-3)扎入大蒜中部即蒜薹上，继续压下按压柄(17)旋转针(18-3)旋转90°，带孔面向上，气孔打开向蒜薹中部打气，旋转针(18-3)扎入将蒜薹扎断，旋转针(18-3)打气蒜薹可轻松被抽出。

如图3、4所示旋转针(18-3)可在进气块(18-6)中旋转，进气块(18-6)上端接气管(15)，当旋转针(18-3)尾端孔与进气块(18-6)进气孔对应时气体通过旋转针(18-3)进入旋转针头处,所述旋转针(18-3)针头为顶端为扁平状，且扁平面上一侧有开口。

如图5所示所述拉线(16)与旋转针(18-3)通过钳夹(18-1)外侧旋转压簧(18-9)连接，使旋转针旋转90°，拉簧(18-10)与旋转针(18-3)连接，若按压柄(17)松开，拉簧(18-10)可将旋转针(18-3)拉回原位。
