组合式多功能花坛结构的制作方法

本实用新型涉及城市景观生态园林绿化工程技术领域，具体地指一种组合式多功能花坛结构。

背景技术：

城市广场景观、 生态园林绿化是为人们提供一个良好的休息、 文化娱乐、 亲近大自然、满足人们回归自然愿望的场所， 是保护生态环境、 改善城市生活环境的重要措施。 随着人民生活水平的提高和人们对环境质量的要求越来越高， 对城市中的园林绿化要求亦多样化，现有的城市景观、园林绿化工程的规模和内容也越来越大，科学技术的运用也越来越多，但是目前花坛本身使用功能较为单一，只具有栽种植物的功能，没有空间供游人休息与停留，同时花坛的建造费时费力，施工以及维护效率较低，花坛的建造不能标准化，智能化和工业化。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种组合式多功能花坛结构，既美化了环境，同时也为游人提供休息的场所，而且使得从施工到维护简单、迅速，有助于实现花坛建造的标准化、智能化和工业化。

本实用新型为解决上述技术问题，所采用的技术方案是：一种组合式多功能花坛结构，包括方形基座和设于方形基座上的方形围合结构；

所述方形基座包括正方形卡槽基座，长方形下卡槽基座扣接于正方形卡槽基座上，长方形上卡槽基座与长方形下卡槽基座相配合固定；

所述方形围合结构包括四根竖直设于正方形卡槽基座四个角上的L型维护柱，每相邻的两个L型维护柱上水平设有多根维护梁；所述方形围合结构内层还竖直设有四块维护板，四块维护板围合形成方形空间；所述方形围合结构顶部设有盖板。

优选地，所述方形基座的四角位置还各设有一个棱柱体基座，所述棱柱体基座的凸槽与长方形上卡槽基座的凹槽、长方形下卡槽基座的凹槽相配合固定。

优选地，所述正方形卡槽基座四个角上各设有一个L型凹槽，L型维护柱底部的L型凸槽与L型凹槽相配合固定。

优选地，所述维护梁两端均设有凸槽，其与L型维护柱侧面的凹槽相配合固定。

优选地，所述正方形卡槽基座四个角上各设有一个长方体凹槽，维护板底部的凸槽与长方体凹槽相配合固定。

优选地，所述盖板底部四角上设有四个L型凸槽，其与L型维护柱顶部的凹槽相配合固定。

优选地，所述方形围合结构为木质结构。

优选地，所述正方形卡槽基座、长方形下卡槽基座、长方形上卡槽基座和维护板上均设有用于穿设安装灌溉管道的管道孔。

本实用新型的有益效果：本实用新型使城市园林景观绿化的观赏性和实用性集为一体，既美化了环境，同时也为游人提供休息的场所，且本组合结构形成完整的设计、施工方法，可对实施者从施工到维护进行全方位的指导，方法简单，施工迅速，能够有助于实现花坛建造的标准化、智能化和工业化。

附图说明

图1 为一种组合式多功能花坛结构的立体结构示意图；

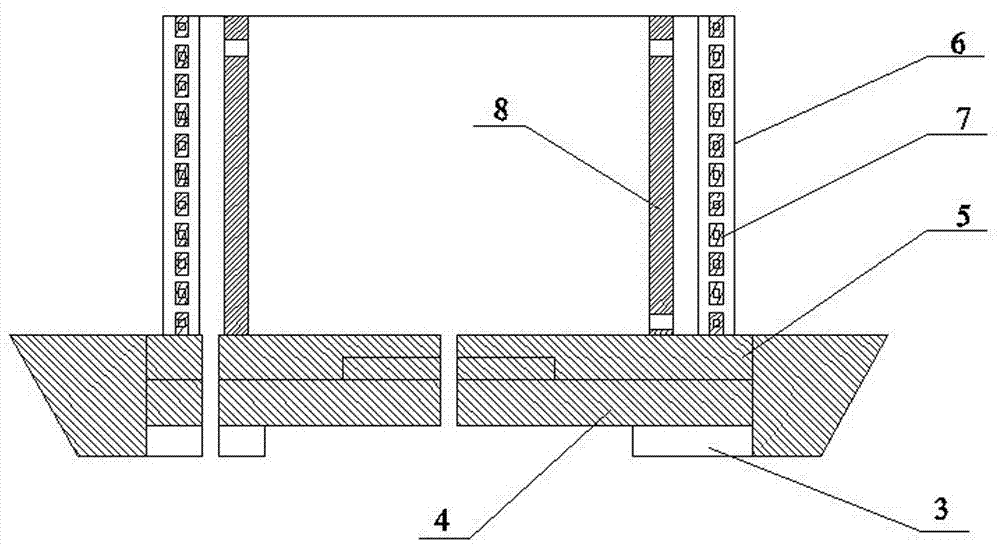

图2为图1的剖视结构示意图；

图3为图2中正方形卡槽基座的正视结构示意图；

图4为图2中正方形卡槽基座的俯视结构示意图；

图5为图2中长方形下卡槽基座的正视结构示意图；

图6为图2中长方形下卡槽基座的俯视结构示意图；

图7为图2中长方形上卡槽基座的正视结构示意图；

图8为图2中长方形上卡槽基座的俯视结构示意图；

图9为棱柱体基座的正视结构示意图；

图10为棱柱体基座的俯视结构示意图；

图11为图2中 L型维护柱的正视结构示意图；

图12为图2中L型维护柱的俯视结构示意图；

图13为图2中维护梁的俯视结构示意图；

图14为图2中维护板的正视结构示意图；

图15为盖板的俯视结构示意图；

图中，方形基座1、棱柱体基座1.1、方形围合结构2、正方形卡槽基座3、L型凹槽3.1、长方体凹槽3.2、长方形下卡槽基座4、长方形上卡槽基座5、L型维护柱6、维护梁7、维护板8、盖板9。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述。

如图1所示，一种组合式多功能花坛结构，包括方形基座1和设于方形基座1上的方形围合结构2；

所述方形基座1包括正方形卡槽基座3，长方形下卡槽基座4扣接于正方形卡槽基座3上，长方形上卡槽基座5与长方形下卡槽基座4相配合固定；

所述方形围合结构2包括四根竖直设于正方形卡槽基座3四个角上的L型维护柱6，每相邻的两个L型维护柱6上水平设有多根维护梁7；所述方形围合结构2内层还竖直设有四块维护板8，四块维护板8围合形成方形空间；所述方形围合结构2顶部设有盖板9。

优选地，所述方形基座1的四角位置还各设有一个棱柱体基座1.1，所述棱柱体基座1.1的凸槽与长方形上卡槽基座5的凹槽、长方形下卡槽基座4的凹槽相配合固定。

优选地，所述正方形卡槽基座3四个角上各设有一个L型凹槽3.1，L型维护柱6底部的L型凸槽与L型凹槽3.1相配合固定。

优选地，所述维护梁7两端均设有凸槽，其与L型维护柱6侧面的凹槽相配合固定。

优选地，所述正方形卡槽基座3四个角上各设有一个长方体凹槽3.2，维护板8底部的凸槽与长方体凹槽3.2相配合固定。

优选地，所述盖板9底部四角上设有四个L型凸槽，其与L型维护柱6顶部的凹槽相配合固定。

优选地，所述方形围合结构2为木质结构。这种木质结构生态环保、易于生产加过、材料来源可再生。

优选地，所述正方形卡槽基座3、长方形下卡槽基座4、长方形上卡槽基座5和维护板8上均设有用于穿设安装灌溉管道的管道孔。这种设计可以使得花坛的结构与智能灌溉系统相结合。

本实施例涉及的组合式多功能花坛结构的建造方法如下：

步骤1）：根据施工图先固定好正方形卡槽基座3，再将长方形下卡槽基座4扣接在正方形卡槽基座3之上，长方形上卡槽基座5再与长方形下卡槽基座4相配合固定，棱柱体基座1.1的凸槽与长方形上卡槽基座5的凹槽、长方形下卡槽基座4的凹槽相配合固定，完成组合式多功能花坛的方形基座1建造；同时方形基座1四周均可供游人休息；

步骤2）：将维护梁7两端的凸槽与L型维护柱6侧面上的凹槽相配合固定，从上而下依次水平安装固定，最后将L型维护柱6底部的L型凸槽与正方形卡槽基座3的L型凹槽3.1相配合固定，完成方形围合结构2外层维护结构的建造；

步骤3）：将四块维护板8彼此相配合固定，形成稳定的维护支撑结构，其底部的凸槽与正方形卡槽基座3的长方体凹槽3.2相配合固定，完成方形围合结构2内层维护支撑结构的建造；

步骤4）：将盖板9底部四个L型凸槽，与L型维护柱6顶部的凹槽相配合固定，完成盖板9的安装。

通过上述类似装配式的组合安装，本实施例可对实施者从施工到维护进行全方位的指导，其方法简单，施工迅速，能够有助于实现花坛建造的标准化、智能化和工业化。

上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本申请中的实施例及实施例中的特征在不冲突的情况下，可以相互任意组合。本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。
