重楼种植辅助支撑架的制作方法

本实用新型涉及重楼种植辅助设备领域，具体而言，涉及一种重楼种植辅助支撑架。

背景技术：

目前，对重楼花果的开发越来越受到重视。重楼药性:微寒，药味:苦，归肝经具有消肿止痛，清热解毒，凉肝定惊的作用。用于跌扑伤痛，疔疮痈肿，毒蛇咬伤，咽喉肿痛，惊风抽搐。挖出根茎必须除去根茎上的泥土及须根，粗大者切成2～4块，可以晒干或烘干。

但重楼花果的柄细长、脆弱，从纤细的重楼花果柄至重楼花果显得“头重脚轻”，因此在生长到一定时期，重楼花果连同花柄一起极易倒伏，造成重楼花果不能正常生长，致使重楼花果的产量和质量大幅度降低，严重影响了重楼花果的开发利用。

技术实现要素：

本实用新型的目的在于提供一种重楼种植辅助支撑架，以改善传统的重楼种植过程中其易倒伏的问题。

本实用新型的实施例是这样实现的：

基于上述第一目的，本实用新型提供了一种重楼种植辅助支撑架，包括多个支撑环、连接件以及支撑件，多个所述支撑环的轴线平行设置，相邻所述支撑环通过所述连接件固定连接，任意两个所述支撑环的沿其轴线方向的投影不重合；所述支撑件安装在一个所述支撑环上，用于支撑多个所述支撑环。

在本实用新型较佳的实施例中，所述支撑环设置有四个，四个所述支撑环为依次设置的第一支撑环、第二支撑环、第三支撑环以及第四支撑环，四个所述支撑环位于同一矩形的四个角处，所述连接件设置有三根，所述第一支撑环与所述第二支撑环之间通过所述连接件连接，所述第二支撑环与所述第三支撑环之间通过所述连接件连接，所述第三支撑环与所述第四支撑环之间通过所述连接件连接。

在本实用新型较佳的实施例中，所述支撑环包括第一弧形杆以及第二弧形杆，所述第一弧形杆的一端与所述第二弧形杆的一端铰接，所述第一弧形杆和所述第二弧形杆的一端通过紧固件连接。

在本实用新型较佳的实施例中，所述紧固件包括螺栓，所述第一弧形杆与所述第二弧形杆通过所述螺栓连接。

在本实用新型较佳的实施例中，所述紧固件还包括弹簧，所述弹簧套设在所述螺栓上，且所述弹簧位于所述第一弧形杆与所述第二弧形杆之间。

在本实用新型较佳的实施例中，所述支撑件包括支撑杆，所述支撑杆与一个所述支撑环滑动连接，所述支撑环相对于所述支撑杆的滑动方向平行于所述支撑杆的轴线方向。

在本实用新型较佳的实施例中，所述支撑件还包括套环以及螺钉，所述套环固定在所述支撑环上，所述套环套设在所述支撑杆外，所述螺钉螺接在所述套环上，所述螺钉旋拧过程中其端部能够抵紧在所述支撑杆上。

在本实用新型较佳的实施例中，所述支撑杆为实心金属杆，所述支撑杆的端部为尖端。

本实用新型实施例的有益效果是：

综上所述，本实用新型实施例提供了一种重楼种植辅助支撑架，其结构简单合理，便于制造加工，安装与使用方便，同时，该重楼种植辅助支撑架在重楼植株生长过程中能够对其进行托扶，且植株生长过程中不易折断，利于其生长，减少了损失，节省了成本。具体如下：

本实施例提供的重楼种植辅助支撑架，结构简单，在重楼植株种植过程中，将重楼种植辅助支撑架套设在重楼植株外，能够对重楼进行支撑作用，且保证了重楼在生长过程中不易折断。一次性能够对多株植物同时进行托付，提高了工作效率，多个支撑环通过一个支撑件进行支撑定位，减少了支撑件的数量，简化了结果，进而节省了制作成本。一次性能够对多株重楼进行固定，提高了工作效率，也节省了人力物力。重楼种植辅助支撑架包括有多个支撑环，支撑环为环状结构，便于重楼植株的支撑。在每个支撑环套设在相应的植株上后，即完成了支撑架的支撑，将支撑架调整至合适位置，再将支撑件插入泥土中完成了辅助支撑架对于重楼植株的支撑，在重楼生长过程中，不易倾倒，生长更加安全，提高了产量。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

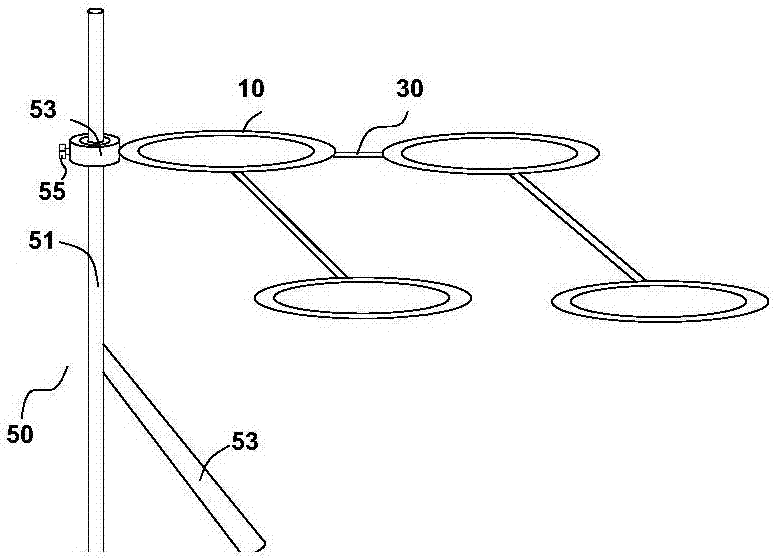

图1为本实用新型实施例的重楼种植辅助支撑架的结构示意图；

图2为本实用新型实施例的重楼种植辅助支撑架的变形结构的结构示意图；

图3为本实用新型实施例的重楼种植辅助支撑架的支撑环的结构示意图。

图标：支撑环10；第一弧形杆11；第二弧形杆13；紧固件15；螺栓151；弹簧153；连接件30；支撑件50；支撑杆51；辅助杆53；套环53；螺钉55。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图3，本实施例提供了一种重楼种植辅助支撑架，该重楼种植辅助支撑架在重楼植株生长过程中能够对其进行托扶，且植株生长过程中不易折断，利于其生长，减少了损失，节省了成本。

重楼种植辅助支撑架包括多个支撑环10、连接件30以及支撑件50，多个所述支撑环10的轴线平行设置，相邻所述支撑环10通过所述连接件30固定连接，任意两个所述支撑环10的沿其轴线方向的投影不重合；所述支撑件50安装在一个所述支撑环10上，用于支撑多个所述支撑环10。

本实施例提供的重楼种植辅助支撑架，结构简单，在重楼植株种植过程中，将重楼种植辅助支撑架套设在重楼植株外，能够对重楼进行支撑作用，且保证了重楼在生长过程中不易折断。一次性能够对多株植物同时进行托付，提高了工作效率，多个支撑环10通过一个支撑件50进行支撑定位，减少了支撑件50的数量，简化了结果，进而节省了制作成本。一次性能够对多株重楼进行固定，提高了工作效率，也节省了人力物力。重楼种植辅助支撑架包括有多个支撑环10，支撑环10为环状结构，便于重楼植株的支撑。在每个支撑环10套设在相应的植株上后，即完成了支撑架的支撑，将支撑架调整至合适位置，再将支撑件50插入泥土中完成了辅助支撑架对于重楼植株的支撑，在重楼生长过程中，不易倾倒，生长更加安全，提高了产量。

本实施例的优选方案中，支撑件50数量按需设置，根据植株的种植情况进行选择，本实施中，支撑环10设置有四个，四个支撑环10为依次设置的第一支撑环10、第二支撑环10、第三支撑环10以及第四支撑环10，四个支撑环10位于同一矩形的四个角处，连接件30设置有三根，第一支撑环10与第二支撑环10之间通过连接件30连接，第二支撑环10与第三支撑环10之间通过连接件30连接，第三支撑环10与第四支撑环10之间通过连接件30连接。支撑架套设在植株后，能够同时对四棵植株进行支撑，支撑效果好。

本实施例的优选方案中，支撑环10包括第一弧形杆11以及第二弧形杆13，第一弧形杆11的一端与第二弧形杆13的一端铰接，第一弧形杆11和第二弧形杆13的一端通过紧固件15连接，连接方便可靠，在进行支撑时，先转动第一弧形杆11和第二弧形杆13，使得第一弧形杆11的端部和第二弧形杆13的端部分开，将支撑杆51从该处套设在植株外，然后转动第一弧形杆11和第二弧形杆13，使得两个端部靠拢，利用紧固件15紧固即可，操作方便快捷。实际加工时，紧固件15包括螺栓151，第一弧形杆11与第二弧形杆13通过螺栓151连接，连接方式简单可靠，便于操作。

本实施例的优选方案中，紧固件15还包括弹簧153，弹簧153套设在螺栓151上，且弹簧153位于第一弧形杆11与第二弧形杆13之间，具有自锁功能，且支撑环10能够保持在固定的状态，不易挤压植株。

本实施例的优选方案中，支撑件50包括支撑杆51，支撑杆51与一个支撑环10滑动连接，支撑环10相对于支撑杆51的滑动方向平行于支撑杆51的轴线方向，能够按需调整支撑环10的高度，针对不同植株进行相应的调整，使用更加灵活。

本实施例的优选方案中，支撑件50还包括套环53以及螺钉55，套环53固定在支撑环10上，套环53套设在支撑杆51外，螺钉55螺接在套环53上，螺钉55旋拧过程中其端部能够抵紧在支撑杆51上。滑动的连接方式简单可靠，便于操作。

本实施例的优选方案中，支撑杆51为实心金属杆，支撑杆51的端部为尖端，插入泥土操作更加灵活便捷。为了提高整体的牢固性，在支撑杆51靠近底部的位置设置辅助杆53，辅助杆53与支撑杆51倾斜设置。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
