一种土壤改良用松土装置的制作方法

本实用新型涉及农业生产技术领域，尤其涉及一种土壤改良用松土装置。

背景技术：

土壤时间长了容易结块,这样就降低了根的透气性,如同把根密闭起来了一样,耕松之后,就使土壤颗粒之间的空隙加大,空气就容易进去,增加了根细胞的呼吸；呼吸作用加强了,可以加强蒸腾作用,促进了根毛与土壤中的矿质元素的交换,这样也就能促进根对矿质元素的吸收。最传统的松土方法一般采用人工完成，即是用锄头或者其他农用器械工具进行开挖，既费时又费力，还很有可能延误正常种植时间，如果不能更好的利用一些相应的松土工具，既造成了生产效率低下，又加大了人力物力，从而阻碍了深土种植农作物的大面积推广。而一般的松土机结构刀具固定、不可伸缩、松土效果较差，如果刀具损坏不易更换，只能重新购置整体设备，成本较高。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种土壤改良用松土装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种土壤改良用松土装置，包括U型架和滚轮，所述滚轮转动连接在U型架底端，所述U型架一侧固定有动力机，所述动力机输出端连接有第一皮带轮，所述第一皮带轮通过传送带连接有第二皮带轮，所述U型架下端转动连接有转轴，所述转轴其中一端贯穿U型架至其外侧，且端部与第二皮带轮固定连接，沿所述转轴周向均匀设有多个定刀片，所述定刀片内设有第一凹槽，所述第一凹槽内容置有动刀片，所述动刀片通过复位弹簧与第一凹槽底端连接，所述第一凹槽两内壁上均固定有限位块；

所述动刀片下端开有第一限位孔，上端开有第二限位孔，所述定刀片一侧设有与之匹配的第一限位销和第二限位销，所述第一限位销贯穿定刀片与第一限位孔内壁螺纹连接，所述第二限位销贯穿定刀片与第二限位孔内壁螺纹连接。

优选的，所述转轴包括多个第二凹槽，所述第二凹槽置于每个定刀片下方并与定刀片相匹配，所述转轴上端开有多个容纳槽，所述转轴上设有与容纳槽匹配的密封盖，所述容纳槽与第二凹槽连通，所述容纳槽内容置有紧固螺栓，所述紧固螺栓贯穿定刀片并与转轴螺纹连接。

优选的，所述U型架顶端设有一排螺孔。

优选的，所述复位弹簧外套设有套管，所述套管底端固定于第一凹槽底端，所述套管上端低于限位块。

本实用新型提出的一种土壤改良用松土装置，有益效果在于：在定刀片内装可伸缩的动刀片，当需要加大松土深度时，只需将动刀片弹出即可实现；由于刀具与转轴是活动连接，当某一刀具损坏时，只需将该刀具拆卸下来，替换新的即可，解决了传统刀具固定、不可伸缩、松土效果差以及不易更换德的缺点。

附图说明

图1为本实用新型提出的一种土壤改良用松土装置的结构示意图。

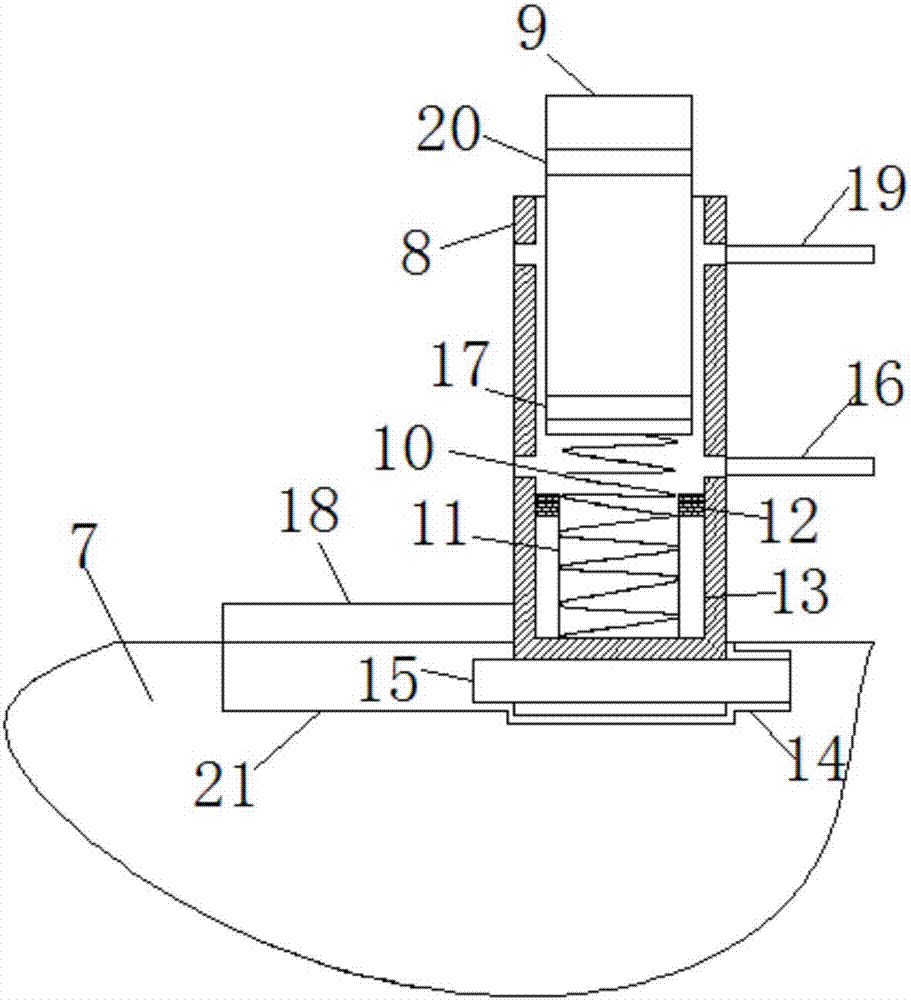

图2为本实用新型提出的一种土壤改良用松土装置的刀片安装的结构示意图。

图中：U型架1、螺孔2、动力机3、第一皮带轮4、传送带5、第二皮带轮6、转轴7、定刀片8、动刀片9、复位弹簧10、套管11、限位块12、第一凹槽13、第二凹槽14、紧固螺栓15、第一限位销16、第一限位孔17、密封盖18、第二限位销19、第二限位孔20、容纳槽21、滚轮22。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种土壤改良用松土装置包括U型架1和滚轮22，滚轮22转动连接在U型架1底端，U型架1顶端设有一排螺孔2，使用此装置时，将U型架1通过螺孔2固定于农用拖拉机上即可。

U型架1一侧固定有动力机3，动力机3输出端连接有第一皮带轮4，第一皮带轮4通过传送带5连接有第二皮带轮6，U型架1下端转动连接有转轴7，转轴7其中一端贯穿U型架1至其外侧，且端部与第二皮带轮6固定连接，通过动力机3带动第一皮带轮4转动，第一皮带轮4通过传送带5带动第二皮带轮6转动，第二皮带轮6驱动转轴7转动。

沿转轴7周向均匀设有多个定刀片8，转轴8包括多个第二凹槽14，第二凹槽14置于每个定刀片8下方并与定刀片8相匹配，转轴7上端开有多个容纳槽21，转轴7上设有与容纳槽21匹配的密封盖18，容纳槽21与第二凹槽14连通，容纳槽21内容置有紧固螺栓15，紧固螺栓15贯穿定刀片8并与转轴7螺纹连接，当某一定刀片8损坏时，打开密封盖18，旋拧紧固螺栓15，使其退出定刀片8，置于容纳槽21中，然后将定刀片8从第二凹槽14中取出，然后将新的定刀片8放入第二凹槽14中，再次反向旋拧紧固螺栓15，使其与转轴7螺纹连接，最后将密封盖18盖上即可。

定刀片8内设有第一凹槽13，第一凹槽13内容置有动刀片9，动刀片9通过复位弹簧10与第一凹槽13底端连接，第一凹槽13两内壁上均固定有限位块12，复位弹簧10外套设有套管11，套管11底端固定于第一凹槽13底端，套管11上端低于限位块12，套管11用于防止复位弹簧10在伸缩过程中发生倾斜；当需要使用动刀片9加大松土深度时，通过复位弹簧10将动刀片9从第一凹槽13中弹出即可，不需要时，将动刀片9复位。

动刀片9下端开有第一限位孔17，上端开有第二限位孔20，定刀片8一侧设有与之匹配的第一限位销16和第二限位销19，第一限位销16贯穿定刀片8与第一限位孔17内壁螺纹连接，第二限位销19贯穿定刀片8与第二限位孔20内壁螺纹连接；当动刀片9弹出第一凹槽13后，动刀片9上的第二限位孔20恰好与第二限位销19齐平，转动第二限位销19使其与第二限位孔20内壁螺纹连接，将动刀片9固定在相应位置；当不需要动刀片9时，将动刀片9复位后，由于第一凹槽13内壁固定有限位块12，最终使动刀片9底端抵在限位块12顶面，此时动刀片9上的第一限位孔17恰好与第一限位销16齐平，转动第一限位销16使其与第一限位孔17内壁螺纹连接，将动刀片9固定在相应位置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
